摆线轮的三维造型及导入ANSYS中的方法

heavyhe2008 · 发表于 2013-3-10 21:13

UG里面建立摆线函数的表达式，使用规律曲线可以画出理论的摆线轮轮廓

1561720203 · 发表于 2013-3-10 22:23

1561720203 · 发表于 2013-3-10 22:25

到宇航CAD网站有摆线轮软件下载.

zhaobo456000 · 发表于 2014-12-8 16:13

xuelong96191 发表于 2009-11-6 19:08

登录/注册后可看大图

很弱弱的问一句，Catia可以做摆线轮吗？

不好画，建议用UG，导入齿面点可直接生成，我就是这样画的

hyfjy · 发表于 2014-12-10 22:19

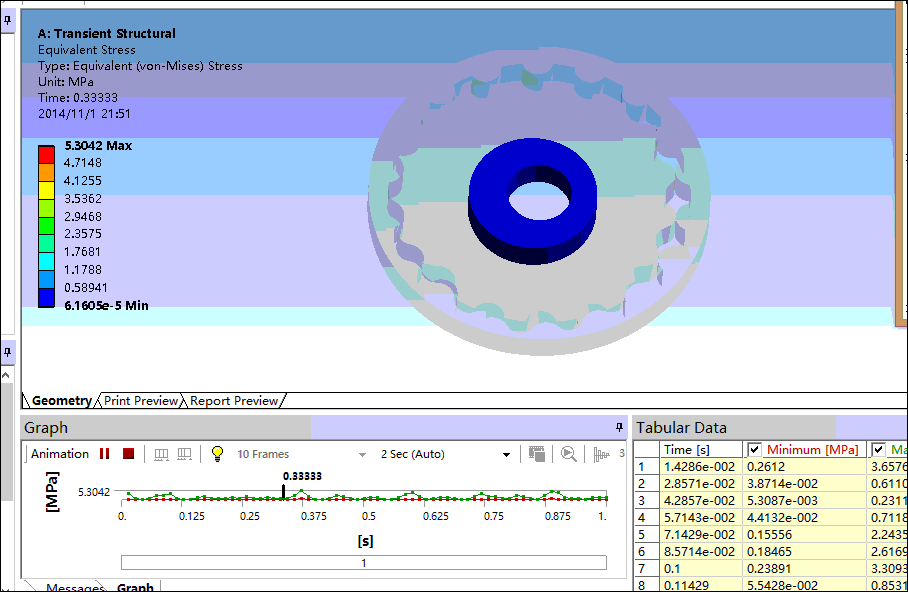

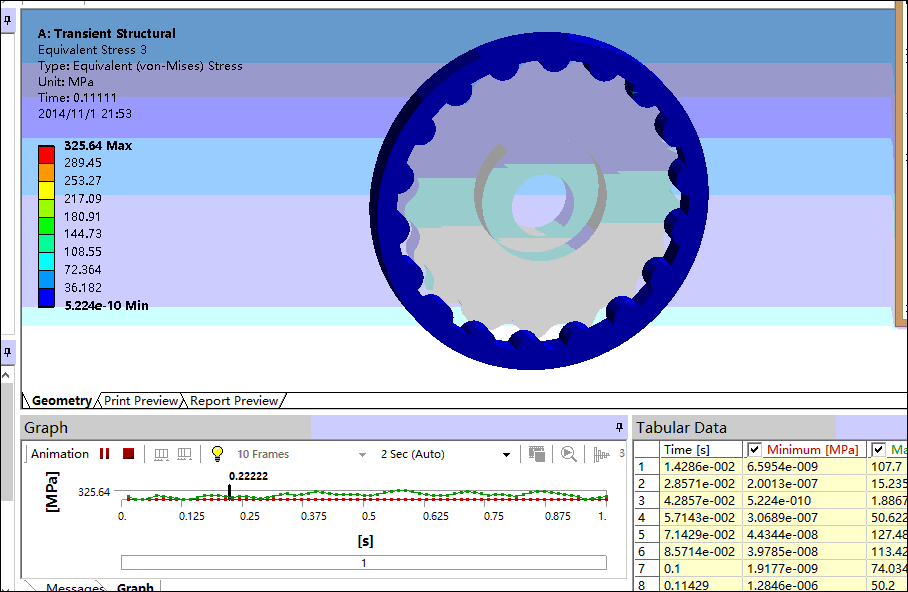

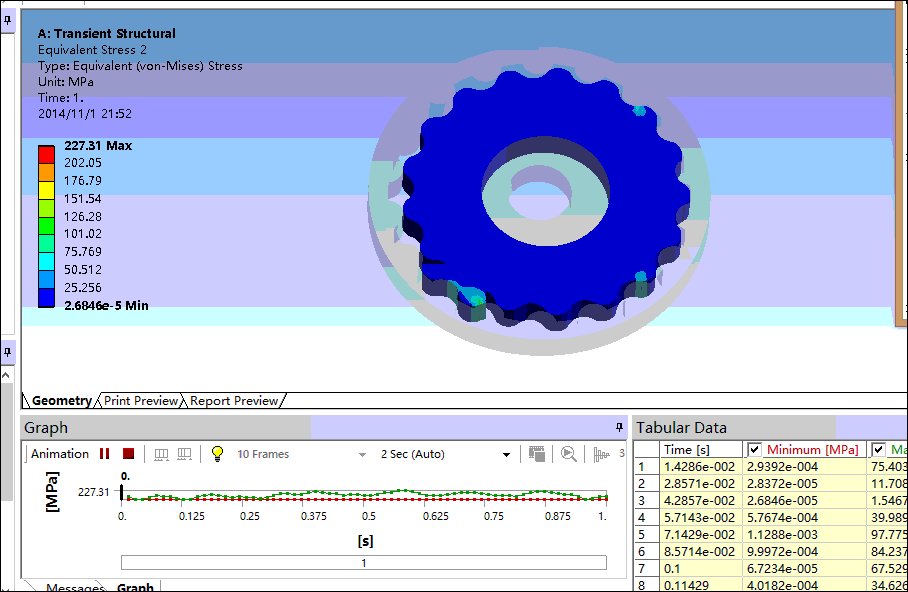

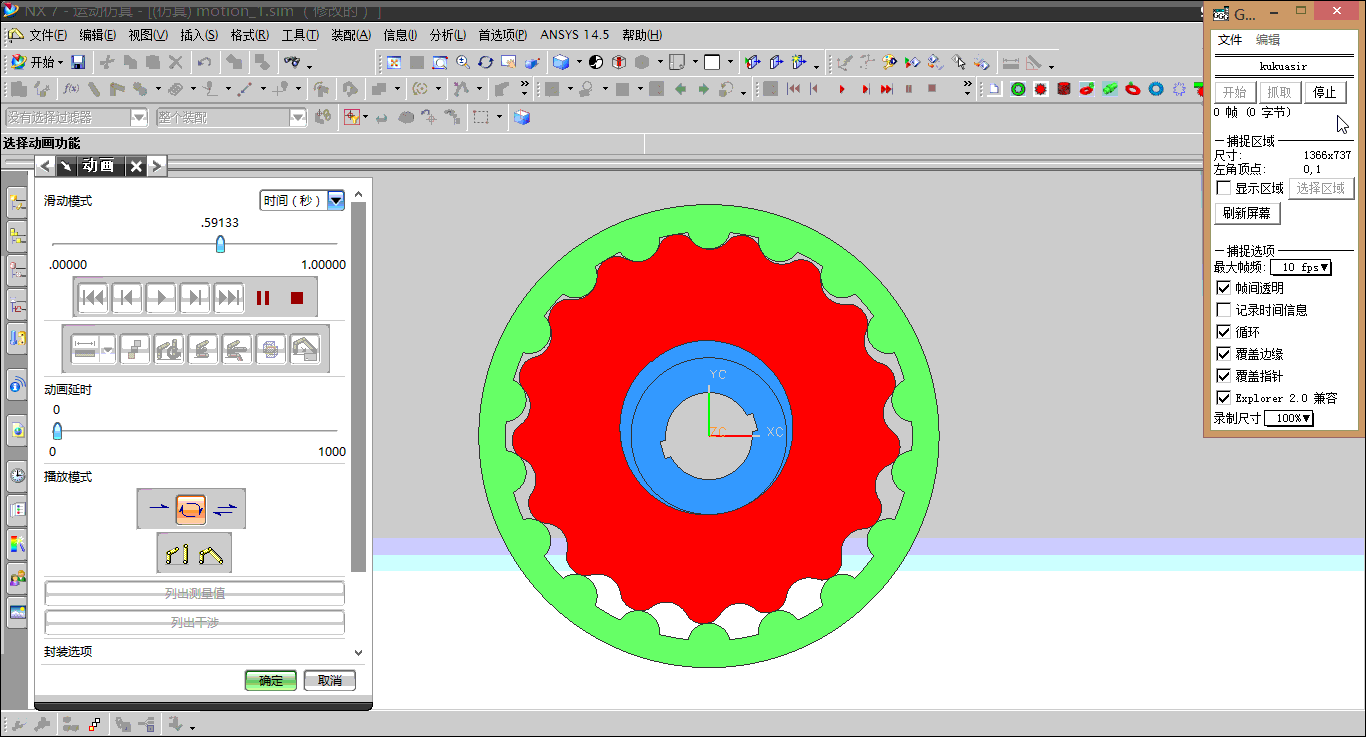

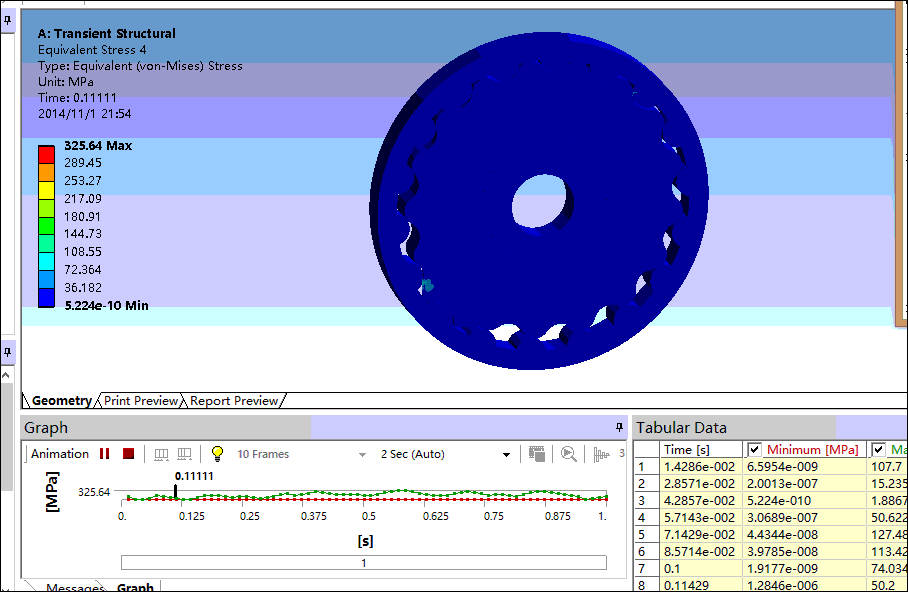

发一个摆线针轮副精确快速成型图：


hyfjy · 发表于 2014-12-10 22:21

hyfjy · 发表于 2015-3-29 15:38

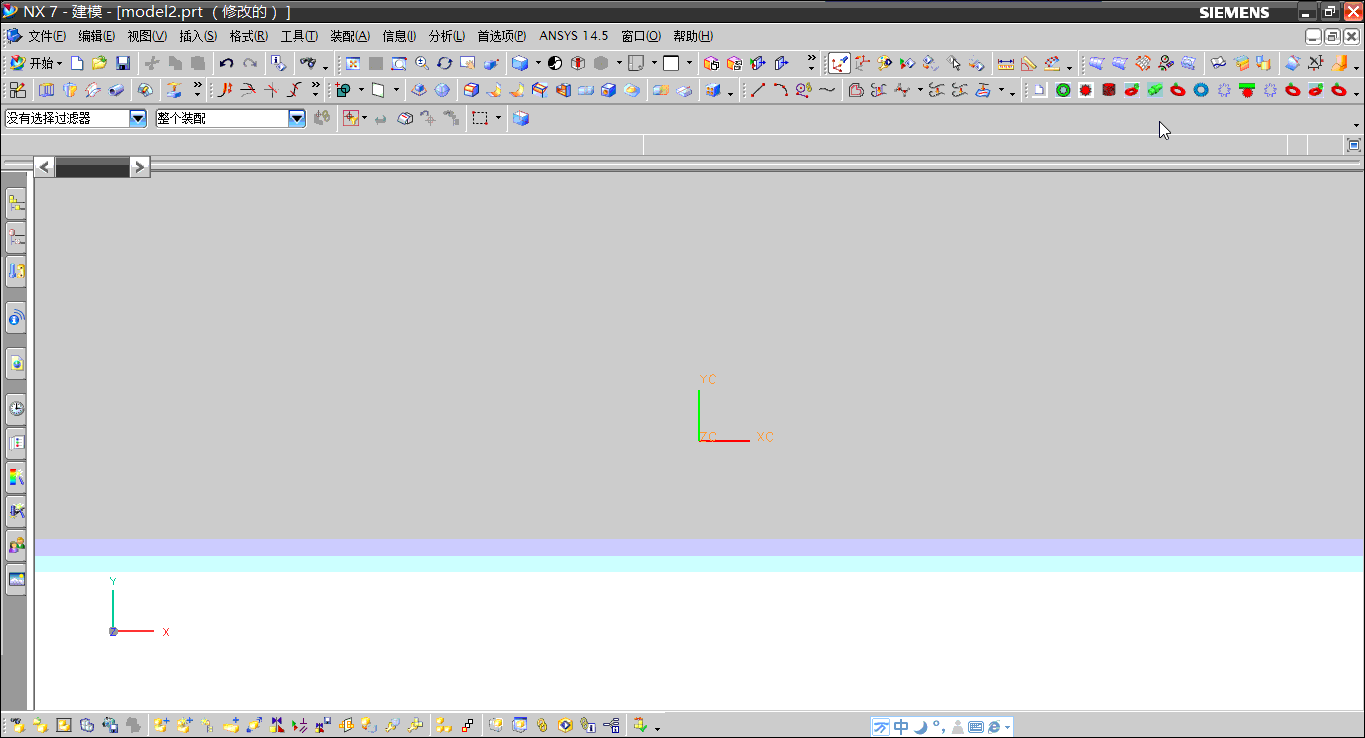

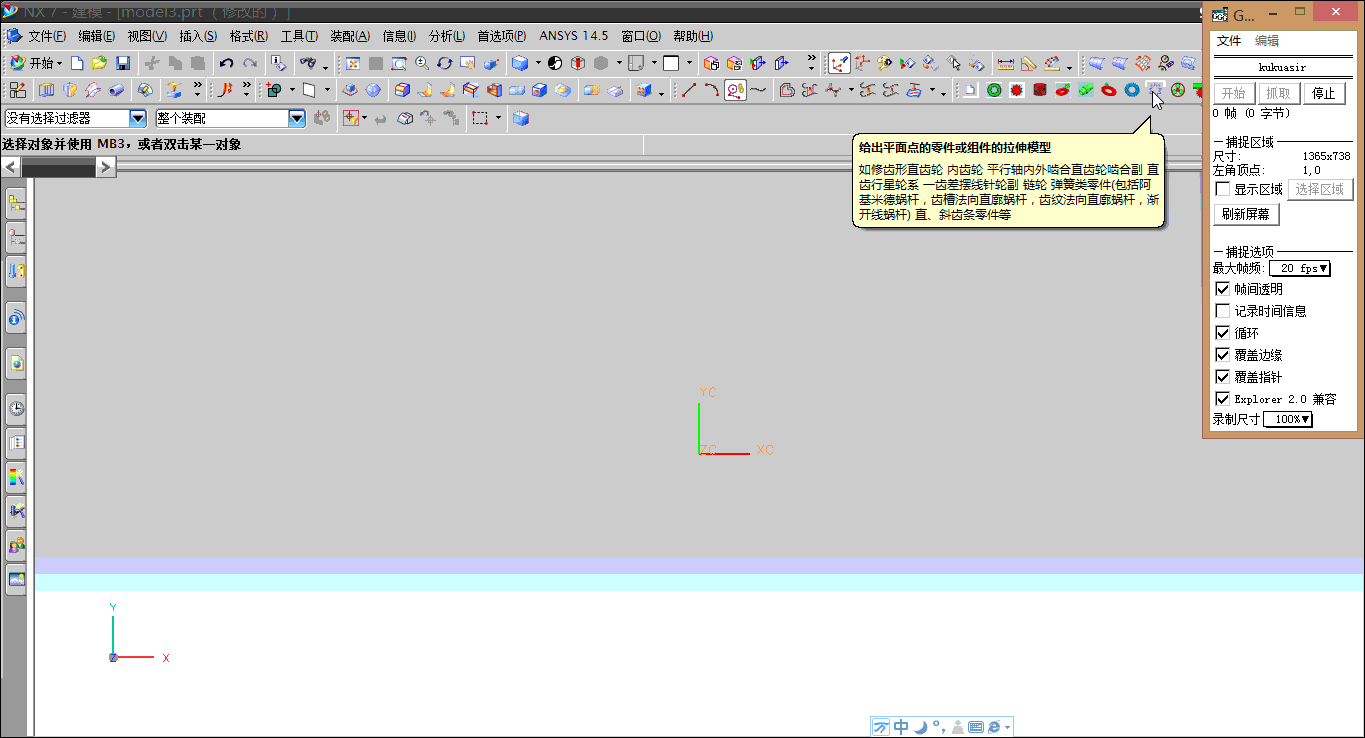

如果需要，也可以这样自动建模：
