关于齿轮计算软件的编写--滚刀在第20楼(可免费下载)在127楼

wtony · 发表于 2010-1-28 20:58

刀具~~~学习啊

chong20001124 · 发表于 2010-2-3 11:34

期待上传软件!

xinbin159 · 发表于 2010-4-30 20:13

刀具设计是一门深奥的学问，自学确实很难，需要哪些高手们的指点才可以更一步的提高，即使有哪些计算的资料，但搞不懂它的含义也没有意义。

48824305 · 发表于 2010-5-9 18:27

123.rar (630.88 KB, 下载次数: 91)

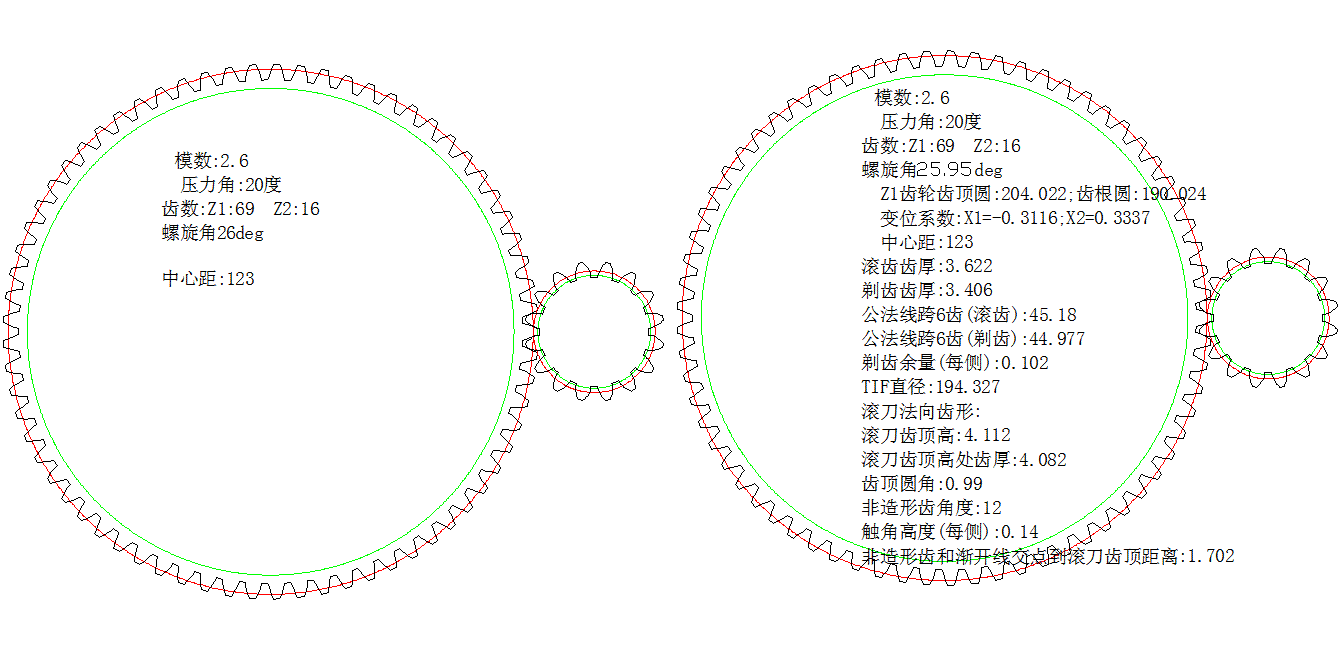

模数:2.6
  压力角:20度
齿数:Z1:69  Z2:16
螺旋角25.95deg
  Z1齿轮齿顶圆:204.022;齿根圆:190.024
  变位系数:X1=-0.3116;X2=0.3337
  中心距:123
滚齿齿厚:3.622
剃齿齿厚:3.406
公法线跨6齿(滚齿):45.18
公法线跨6齿(剃齿):44.977
剃齿余量(每侧):0.102
TIF直径:194.327
滚刀法向齿形:
滚刀齿顶高:4.112
滚刀齿顶高处齿厚:4.082
齿顶圆角:0.99
非造形齿角度:12
触角高度(每侧):0.14
非造形齿和渐开线交点到滚刀齿顶距离:1.702

ys789 · 发表于 2010-6-1 16:37

这个贴子我从去的的九月份开始跟踪到现在一直都没敢打扰几位的探讨，真想在这里学习点好东西，怎么我就觉得还是没讨论出个结果呢，应该再次顶起来，几位继续探讨下去，也让大家学习学习，谢谢！！

djlcp2000 · 发表于 2010-6-2 16:50

顶一下，在期待中。希望共享。

天各一方 · 发表于 2010-6-2 17:45

这套软件不错，不知如何得到

kimhyun · 发表于 2010-9-17 16:39

有提供下载地址吗？可以免费让我们用一下吗?

ljdqe · 发表于 2010-9-17 19:46

该帖子讨论的内容，很有技术含量，
唯一遗憾是只见到大虾们的界面
留个记号

小北风 · 发表于 2010-9-28 08:34

回复 洪都诺夫斯基 的帖子

很细致的分析，可惜本人新手，期待楼主软件共享
