大质数斜齿轮挂轮计算软件

wilson

我的滚齿机是宁江滚齿机（逆铣）YM3608A：
条件如下:
a）C≤102(过大要碰箱）
b）C+D<144(因受挂轮槽长度的限制）
c）E<C+D-30(中心距限制）
对于楼主的软件不适用，可否有适用的。
非常感谢！

lalawo

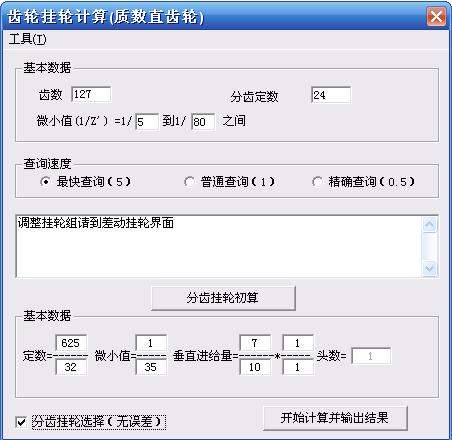

不适用啊，质数斜齿这样太麻烦啦，我的程序里只有直齿质数齿

而斜齿质数齿，不用差动机构进行斜齿齿轮加工，只使用分齿挂轮来进行加工。

zwenguo

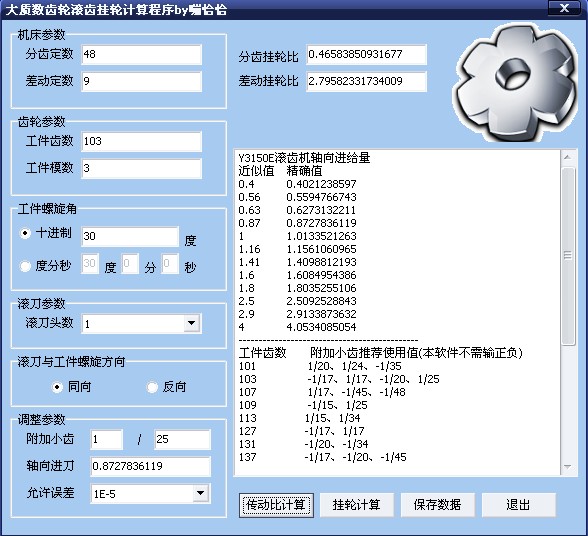

无差动比较适合螺旋角比较大的斜齿轮，螺旋角小的齿向误差会比较大。我从新写了下软件，这软件同时适用大质数直齿和斜齿，好像对大导程斜齿轮挂轮的计算也适用。轴向进刀还是需要精确值，这样就对绝大多数机床可以应用。

a,c主动,b,d被动.
如果计算挂轮比结果大于1时,
那么最终挂轮结果主动与被动要互换下!!
您输入的参数是：
分齿定数：48
差动定数：9
工件齿数：103
工件模数：3
工件螺旋角：30度
滚刀头数：1头
分度小齿：1/25
轴向进刀：0.8727836119 mm/转

---------------------------------------------------
分齿挂轮比：0.46583850931677
a1=40  b1=70
c1=75  d1=92
实际挂轮比：0.46583850931677
a1=50  b1=70
c1=60  d1=92
实际挂轮比：0.46583850931677
a1=60  b1=92
c1=70  d1=98
实际挂轮比：0.46583850931677
这次计算得到3组分齿挂轮！

---------------------------------------------------
差动挂轮比：2.79582331734009
a2=24  b2=33
c2=30  d2=61
实际挂轮比：0.357675111773472
绝对误差：1.28136548561942E-6
相对误差：3.58247150272958E-6
a2=24  b2=55
c2=50  d2=61
实际挂轮比：0.357675111773472
绝对误差：1.28136548561945E-6
相对误差：3.58247150272966E-6
a2=25  b2=55
c2=48  d2=61
实际挂轮比：0.357675111773472
绝对误差：1.28136548561942E-6
相对误差：3.58247150272958E-6
a2=30  b2=55
c2=40  d2=61
实际挂轮比：0.357675111773472
绝对误差：1.28136548561945E-6
相对误差：3.58247150272966E-6
a2=37  b2=60
c2=58  d2=100
实际挂轮比：0.357666666666667
绝对误差：9.726472291382E-6
相对误差：2.71934980277081E-5
a2=37  b2=75
c2=58  d2=80
实际挂轮比：0.357666666666667
绝对误差：9.72647229138197E-6
相对误差：2.7193498027708E-5
这次计算得到6组差动挂轮！

按Y3150E说明书上计算了一组！

sxhwang

是什么东西？看不到

zdl

应该是个好东西

zengzhenp

谢谢，学习了

yangxinchun

那现在下载的是你修改后的还是原来的？还有你说不用输入正负号，那么在挂轮时都要加惰轮吗？

yangxinchun

晕哦 下载一看还是你修改前的，那有啥子用嘛！！希望能把你修改后的传上来 谢谢！

kiting316

那请问一下 α为负怎么计算？

LJH1969

       学习了，感觉挺好的。
