齿轮设计与建模软件简介

mrmrw

目前，很多CAD软件都有齿轮设计或计算模块用来设计齿轮或建模，下面介绍一下这些常用的齿轮建模或计算软件，如果有其他的软件请大家帮忙跟帖介绍一下，如果有实例那就更好了！
*************************************************
1 UG GearWizard ：UG齿轮设计向导
这个是UG的专用齿轮及减速器3D建模工具，与UG中机械设计模块中的齿轮标准件有一些差别。这个插件可以完成渐开线直齿、斜齿、格里森齿轮、奥利康摆线齿轮等一些常用齿轮的3D建模、装配、运动仿真。总体上还是不错的一个软件，但是对渐开线齿轮的过渡曲线考虑的不够完善，而且在进行建模时易出错，如果要完全安装需要Oracel数据库软件支持。
下面是一些用这个软件做的齿轮图。

[ 本帖最后由 mrmrw 于 2007-6-15 19:38 编辑 ]

mrmrw

2 SW GearTrax：SW的齿轮插件
这个插件可以实现渐开线齿轮、蜗杆蜗轮、渐开线花键、皮带轮、锥齿轮等造型，并且有PGT塑料齿轮的3D造型。应用的时候还算是可以的！
看看这个图片就知道了！

chj62595487

斑竹 没有PROE的吗 ~~:'(

zgyan

proe的有GB GEAR库啊，参数化的，也是直接输入参数就可以了。

chinaster

好东西，看看

mrmrw

看看二维的齿轮绘制软件，CAXA2005中有一个齿轮插件，可以绘制二维的齿形了，不过其过渡曲线处理的不是很好！

mrmrw

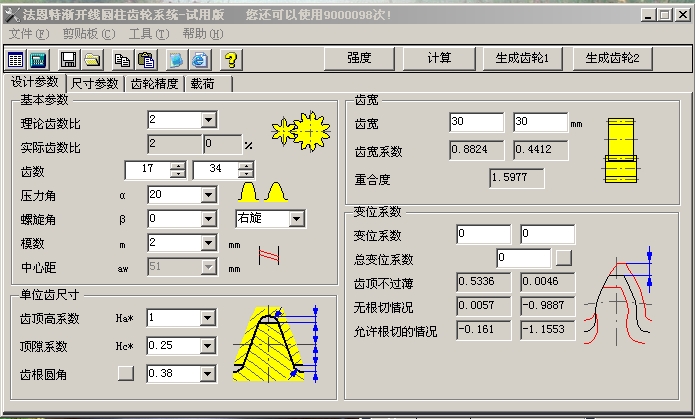

法恩特三维齿轮专家系统 for SW V2.0
这个软件是针对金属齿轮的建模工具，是SW的插件了，国内开发的，功能一般！

[ 本帖最后由 mrmrw 于 2007-6-25 13:32 编辑 ]

mrmrw

萝卜花的齿轮计算工具，我用的是免费版的，只能计算外啮合的，其他的很多都没有的！
做为计算还算是不错的！

tanmold

我国齿轮量仪研制水平实现跨越式发展
   作者：石照耀
   我国齿轮行业在"十五"期间实现了跨越式发展，而跨越式发展的标志之一就是整个齿轮行业的普遍技术改造和装备水平的大幅提升。其中，齿轮测量仪器作为齿轮生产企业必备的检测仪器，是齿轮行业技术装备提升的主要设备，"十五"期间，我国齿轮行业添置了320多台各式数控齿轮测量中心，从根本上改变了长期以来齿轮企业里检测设备相对落后的局面。
　　与此同时，我国齿轮量仪的开发与制造水平也实现了跨越式发展。2000年以来，以哈量集团3903型为代表的CNC齿轮测量中心投放市场，标志着我国齿轮量仪的制造水平已达到了当今国际先进水平，基本上可以满足国内齿轮行业对测量仪器的需求。2004年，哈量研制的我国首台能测2米直径齿轮的3920型齿轮测量中心，不仅填补了国内空白，还使我国成为继美国、德国之后，世界上第三个能生产这种尖端设备的国家。该产品完全能满足重型机械、船舶、军工等行业高精度大型齿轮的测量要求。目前国内生产CNC齿轮测量中心的企业主要是哈量集团、精达仪器公司和成都工具研究所等。
　　长期困扰我国的螺旋锥齿轮测量问题更在2005年得到突破性解决。国内CNC齿轮测量中心的主要生产厂家都研发了螺旋锥齿轮测量软件，并投入使用；重庆工学院和内江机床厂联合研制出数控螺旋锥齿轮对滚机，并投入生产；湖南中大创远数控装备公司实现了螺旋锥齿轮数控磨削与齿轮测量中心的闭环制造。
　　总之，我国齿轮行业的快速发展为我国齿轮量仪的发展提供了巨大机遇；齿轮量仪的发展，也必将促进中国齿轮行业的技术进步。

mrmrw

请大家知道的软家继续补充了
我知道可以绘制齿形的软件还有：Inventor（Autodesk推出的3D软件）
