3D曲线的N种创建方法
在刚开始用SolidWorks做曲面设计时，特别是做自由造型的曲面设计时，很多朋友都感觉到有点棘手，不知道该如何动手，有时对照教程来做也觉得非常的吃力，甚至做不成功，达不到预期的效果。一般来说，在做曲面建模时遵循这么一个过程：先由点到线，再由线到面，然后由面到体。即先用点勾勒出曲线，再用曲线通过拉伸、旋转、扫描、放样等特征操作来生成一个个独立的面片，多个面之间通过剪裁、延伸、补面、缝合来生成一整块面，这一整块的面通过“加厚”特征操作来转化成实体。毫无疑问，曲线尤其是空间3D曲线的创建是整个曲面建模的基础及关键所在，只有牢牢掌握并且灵活的运用3D曲线创建技巧才能在曲面建模的过程中得心应手、随心所欲。鉴于3D曲线在曲面建模中的地位如此重要，特将一些常见的、主要的3D曲线创建方法归纳如下： 1.通过参考点创建曲线：适合于创建一些特殊的连续变化的曲线

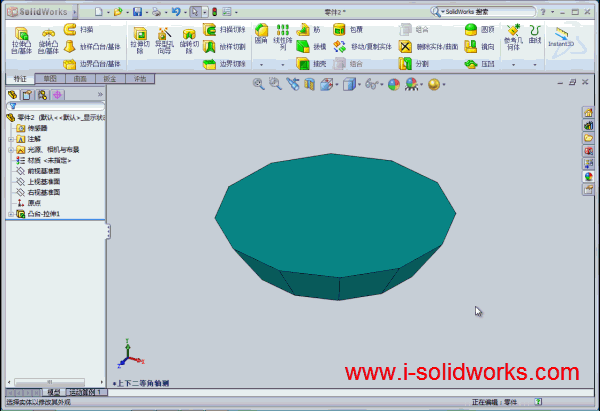

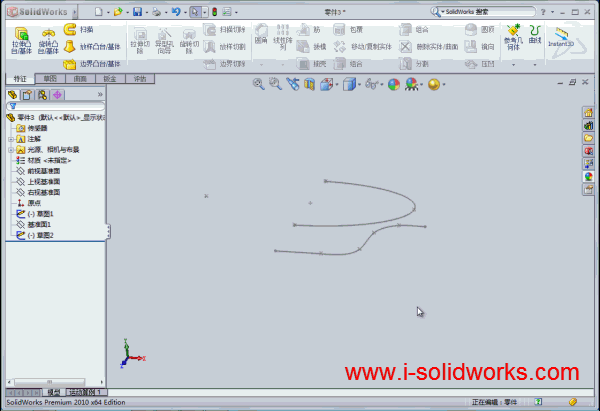

2.投影曲线–草图投影到草图：用得最多的一种3d曲线创建方法

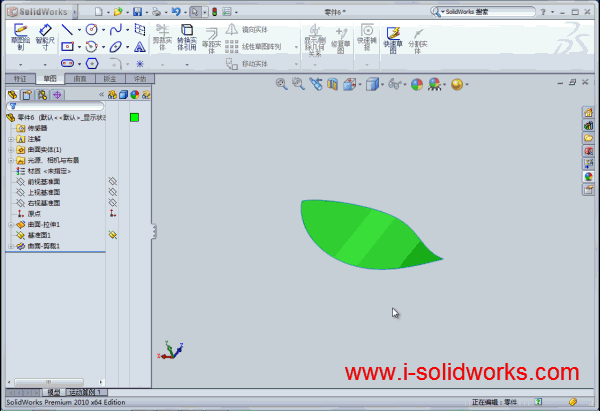

3.投影曲线–草图投影到曲面，常用来分割曲面

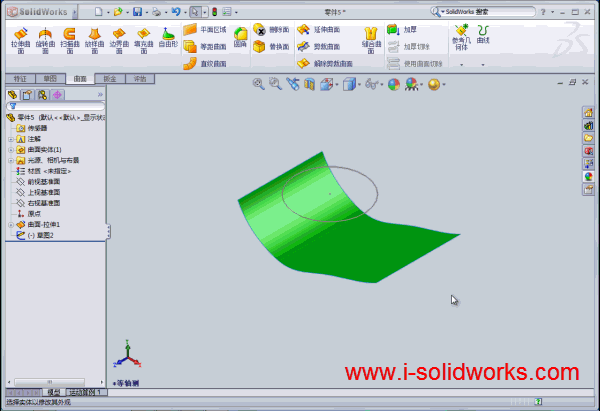

4.曲面上绘制3d样条曲线：直接在曲面上绘制曲线，主要用来作自由造型

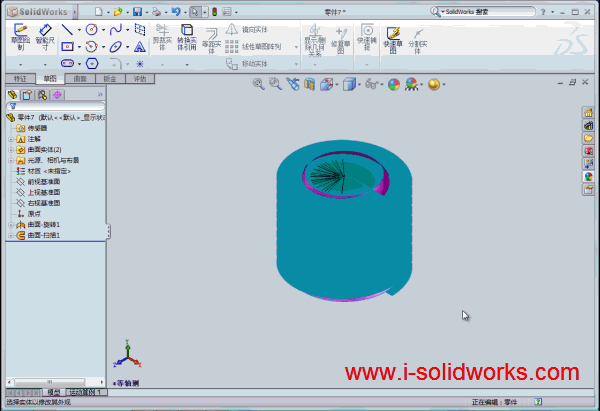

5. 交叉曲线 ：应用得比较多，用来提取曲面之间的交线，异型弹簧的扫描路径就是用此方法生成的
6.描图法：用3d草图里的样条曲线对照插入基准面的图片描绘出3d样条曲线(下图因为时间关系只展示出描绘完成后的结果)
|
