[SolidWorks] 【讨论】SolidWorks使用技巧分享

[复制链接]
发表于 2013-2-25 09:10 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x
SolidWorks作为中端参数化机械设计工具软件,使用的方便性是有目共睹的!
本帖的主要目的是汇集SW使用过程的中一些小技巧,对于提供SW绘图提供借鉴!
 楼主| 发表于 2013-2-25 09:12 | 显示全部楼层

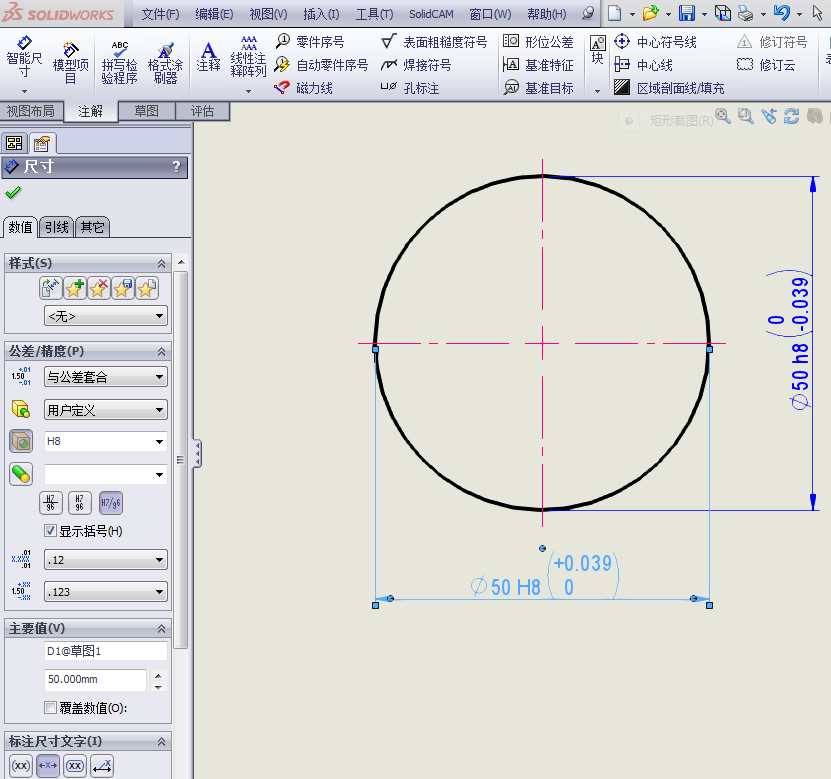

关于公差配合的标注!——这种国内最常用的一种标注方法,SW可以实现公差参数数值的自动查询!
 楼主| 发表于 2013-2-25 09:28 | 显示全部楼层

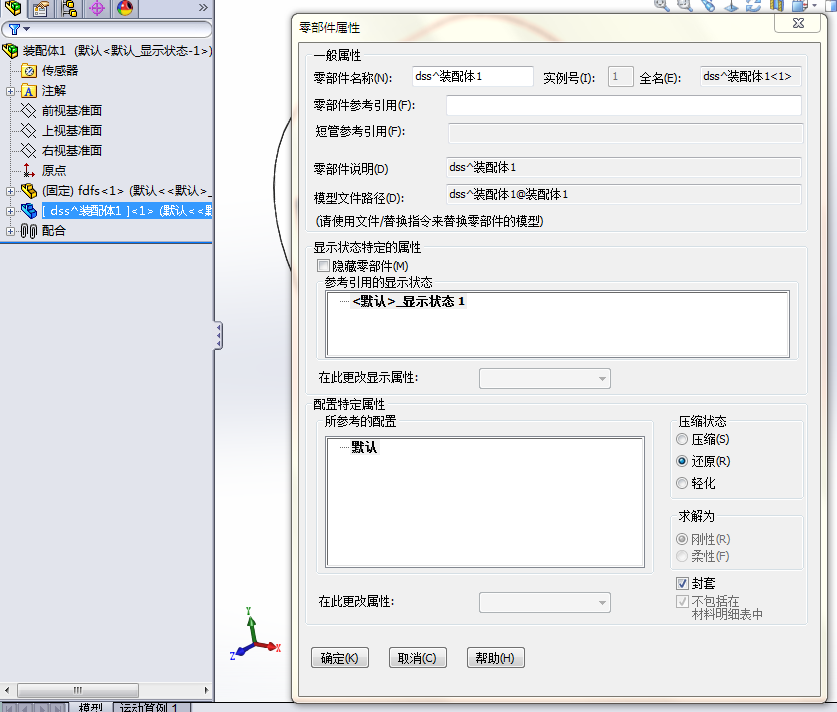

影子功能——封套的使用

很多时候在绘制零件时需要参考某个零件而又不想在产品的BOM中出现这个零件,这个时候“封套”这个工具就很有用了!
在SW 2013版本中的“封套”可以属性中设置!

 楼主| 发表于 2013-5-4 14:10 | 显示全部楼层

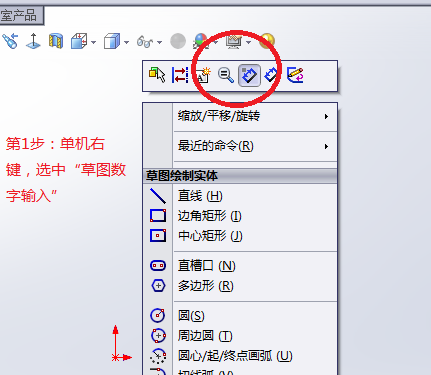

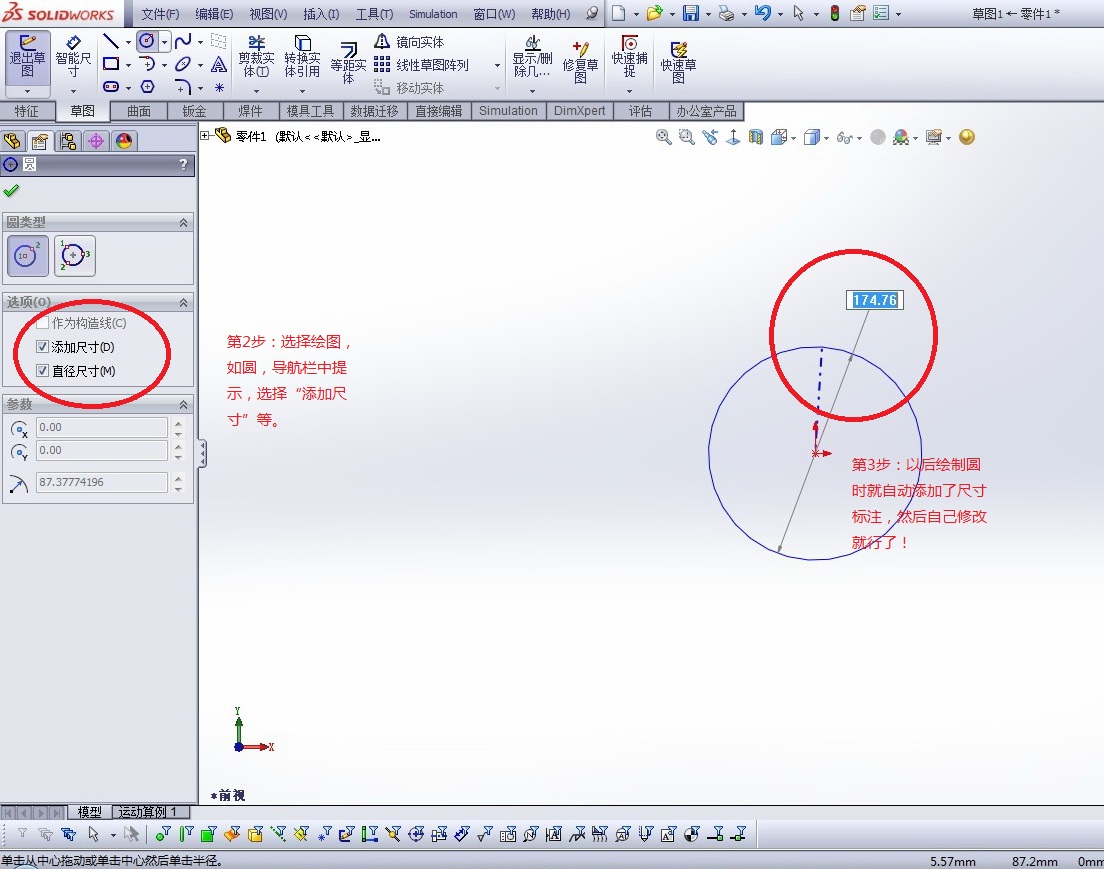

在SW中3D建模绘制草图时,采用“草图数字输入”功能,将简化草图的标注,省事省力,不用绘完再标注一次了,只需修改就行了!

 楼主| 发表于 2013-5-6 08:34 | 显示全部楼层
我继续分享!这次分享的主题是:利用历史,开拓未来!
     在设计时,我们经常会遇到同类型的零件,对于这些常用的零件,虽然结构有差异,但是很多图块、技术要求、技术表格等都是类似的。有的人每次都自己搞一遍,但是每次出的图都不一样,这样做既费时费力,又没有啥好处!
     下面,告诉大家一个小技巧,用来积累自己常用的东西,用的时候直接调用。这样就把知识积累起来,为以后的工作提供便利!




登录/注册后可看大图
1 分钟前 上传
下载附件 (222.67 KB)






登录/注册后可看大图
1 分钟前 上传
下载附件 (168.81 KB)






登录/注册后可看大图
1 分钟前 上传
下载附件 (160.07 KB)







登录/注册后可看大图
1 分钟前 上传
下载附件 (558.68 KB)




 楼主| 发表于 2013-5-6 08:53 | 显示全部楼层

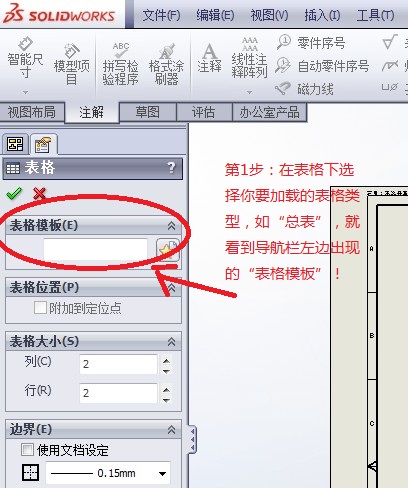

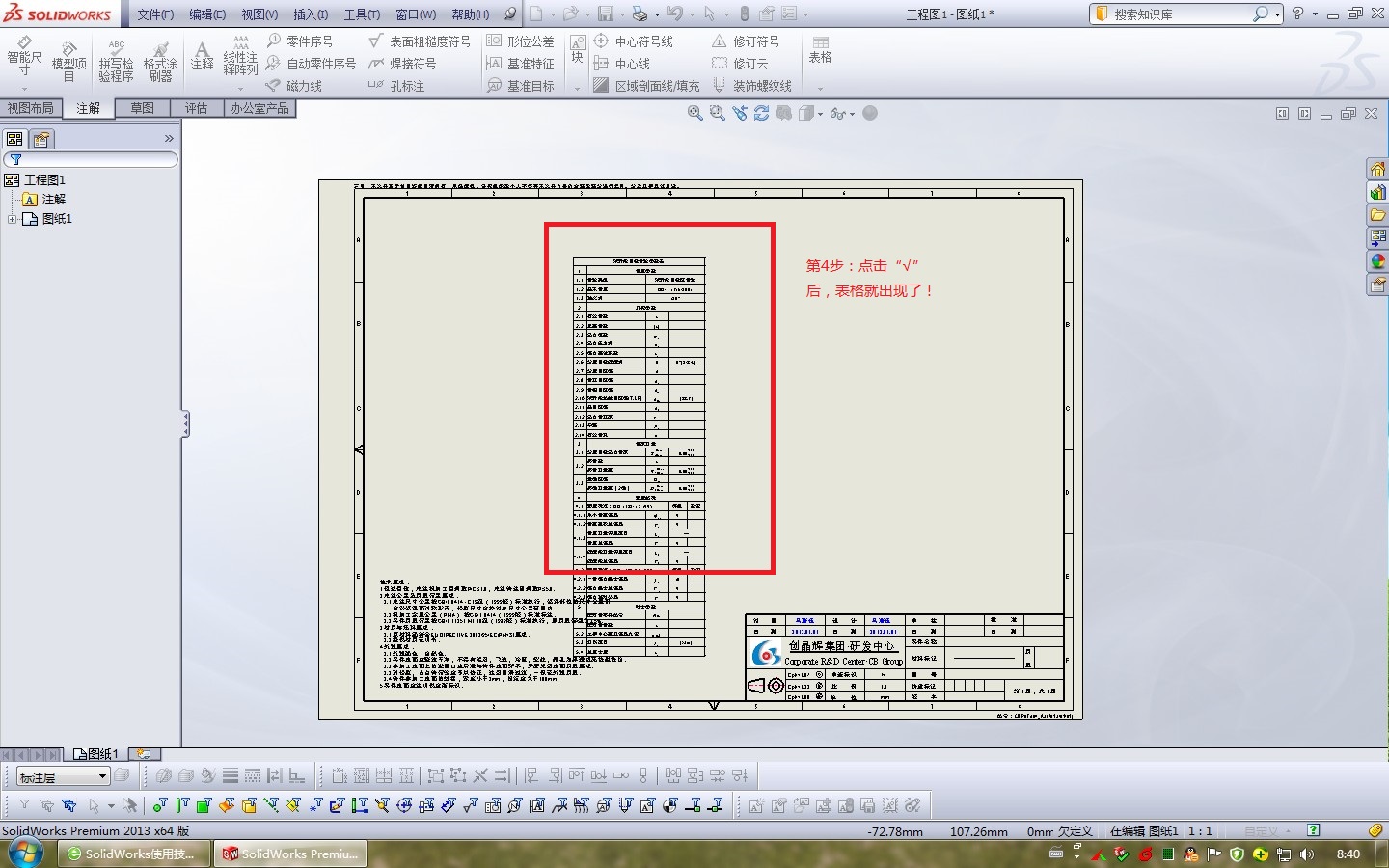

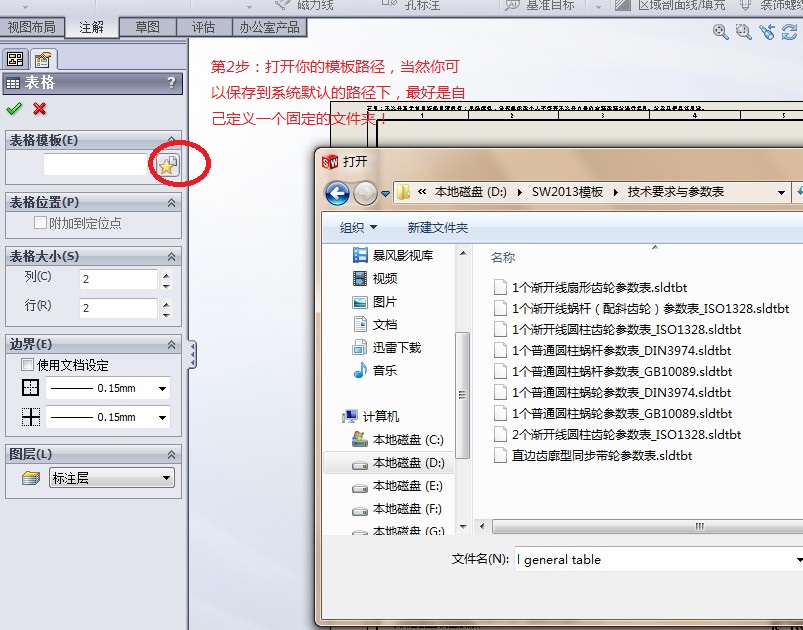

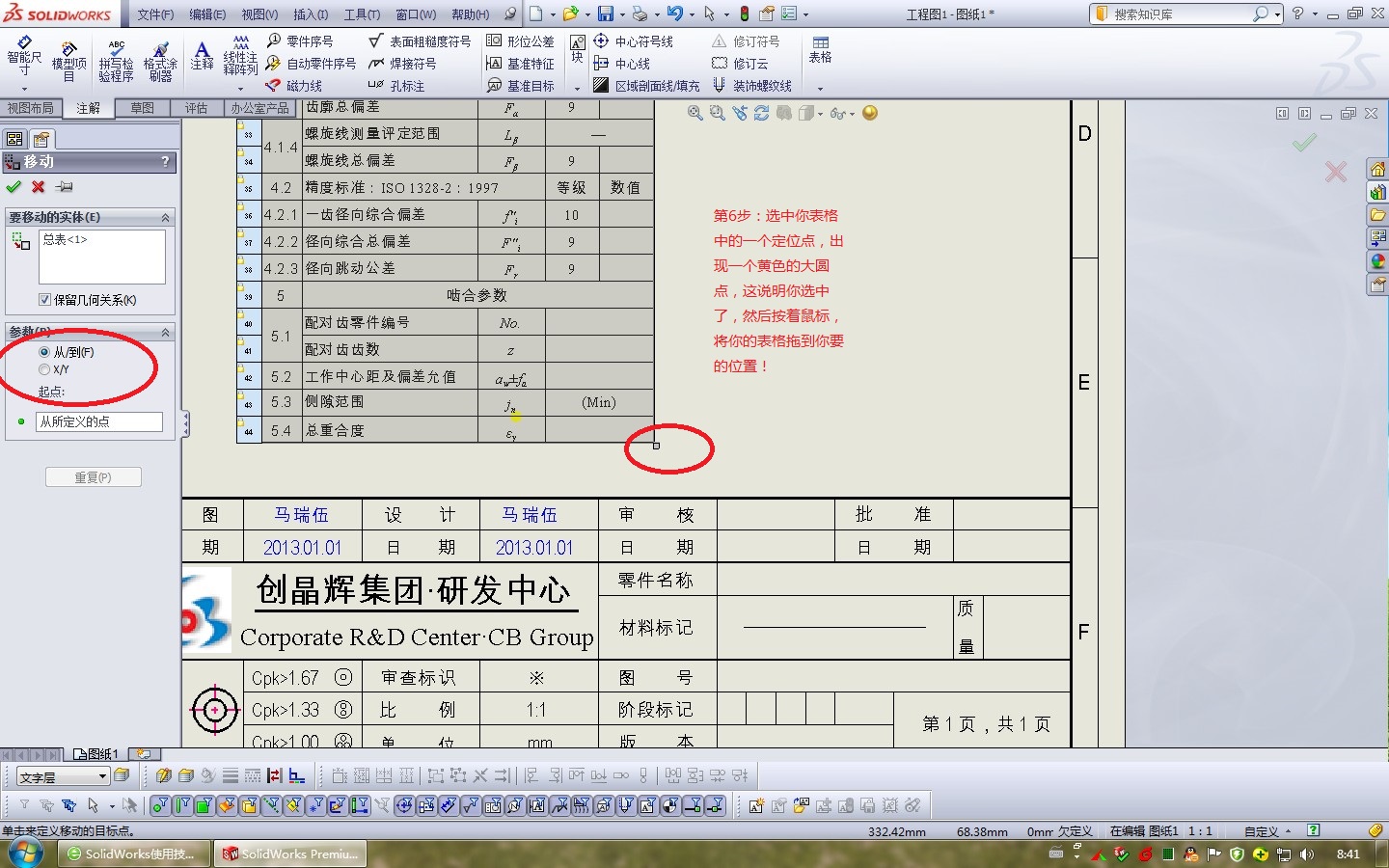

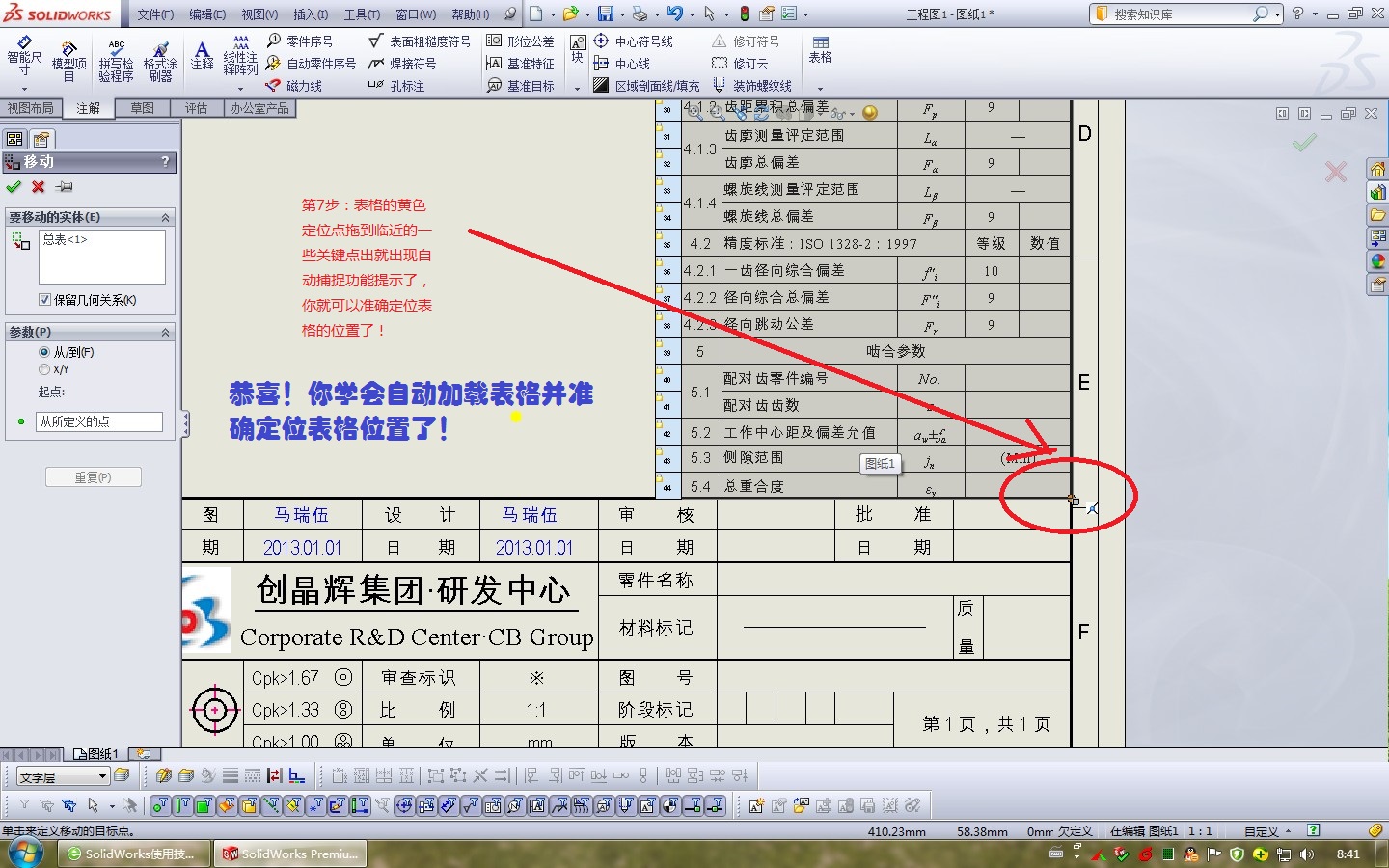

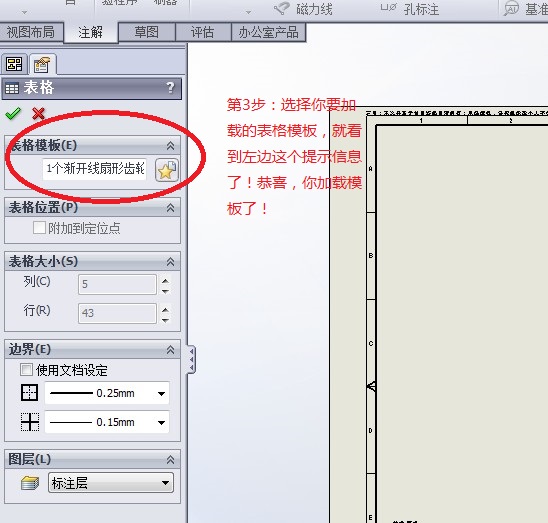

下面7步将介绍加载表格并准确定位表格的位置,这样子大量重复利用的表格就可以很方便的引用了!








 楼主| 发表于 2013-5-7 08:14 | 显示全部楼层
直齿轮通过扭转就可以变成斜齿轮!斜齿轮是直齿轮扭转后的结果!

原理如同尼曼&温特尔的名著《机械零件》中所说的是一样!

按照此原理,采用solidworks建立端面齿廓,然后通过扭转得到斜齿轮!

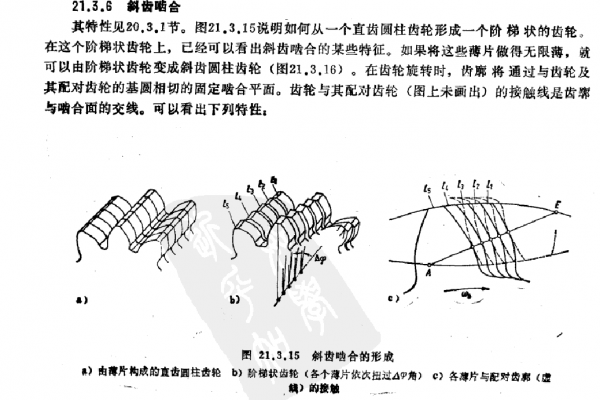

(1)名著原理



登录/注册后可看大图
2012-12-15 15:48 上传
下载附件 (107.69 KB)



(2)SW中直齿轮扭转得到斜齿轮的作图方法!

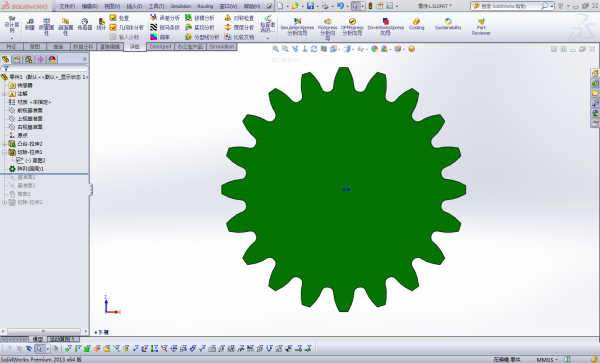

(2.1)利用端面渐开线建立齿形



登录/注册后可看大图
2012-12-15 15:48 上传
下载附件 (246.98 KB)

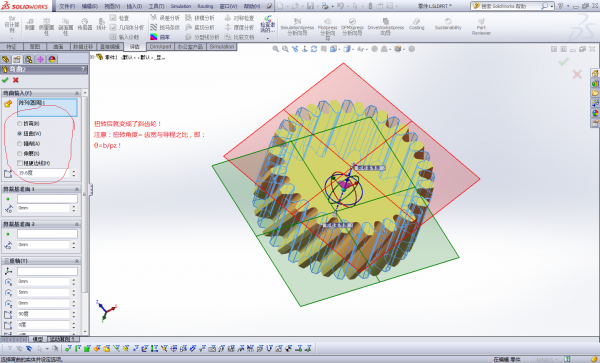

(2.2)直齿轮扭转



登录/注册后可看大图
2012-12-15 15:48 上传
下载附件 (497.78 KB)




(2.3)扭转得到斜齿轮




登录/注册后可看大图
2012-12-15 15:48 上传
下载附件 (321.3 KB)

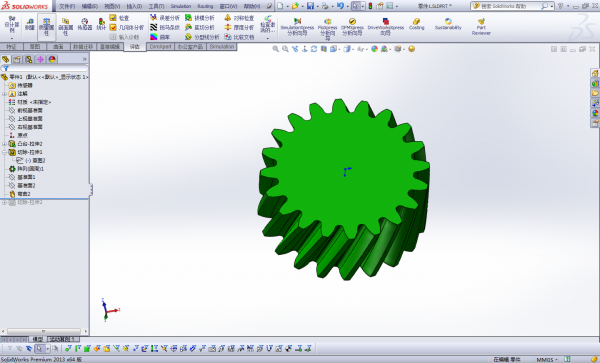

(2.4)修饰一下,看看像了吧!



登录/注册后可看大图
2012-12-15 15:48 上传
下载附件 (344.81 KB)



***********
*******************
上述这种方法可以延伸一下,比如做螺纹之类的,不需要绘制螺旋线就可以绘制了!
 楼主| 发表于 2013-5-11 08:45 | 显示全部楼层
螺纹的自动标注更能!
SW工程图中的螺纹自动标注功能做的不是很好,不是很符合国家标准,连个乘号“×”都写成了“x”。
但是作为提示功能还凑合!


登录/注册后可看大图
13 秒前 上传
下载附件 (288.29 KB)






登录/注册后可看大图
11 秒前 上传
下载附件 (275.57 KB)






登录/注册后可看大图
12 秒前 上传
下载附件 (293.83 KB)


 楼主| 发表于 2013-5-14 09:17 | 显示全部楼层
关于SW自定义符号的说明
   SW软件的符号库定义保存于..langchinese_simplifiedgtol.sym文件中,软件每次启动系统自动加载该符号库。该文件为纯文本文件,其内容分两部分:第一部分为语法介绍,第二部分为使用以上语法定义的各类符号。
    语法介绍包含5种基本的绘图命令:
    (1)直线LINE(x1,y1,x2,y2),
    (2)圆CIRCLE(x,y,r),
    (3)圆弧ARC(x,y,r,a1,a2),
    (4)文字TEXT(x1,y1,x2,y2,t),
    (5)填充三角POLY(x1,y1,x2,y2,x3,y3)
     所有(x,y)取值范围为(0,1),角度值单位为度。
      第二部分定义的各类符号,具体格式为:“#”后跟符号内部和外部类名,“*”后跟具体内部和外部符号名。其中内部名称作为软件内部索引值,不能重复。外部名称则显示在软件“符号输入选择提示栏”供使用者选择。符号绘制的各种命令在符号名之后,每条指令占一行。符号类名和符号名都可以自定义。软件中已有的各种符号正是通过以上5种命令绘制出来的。用户只要遵守以上规则,就可自己建立各种自定义符号

************

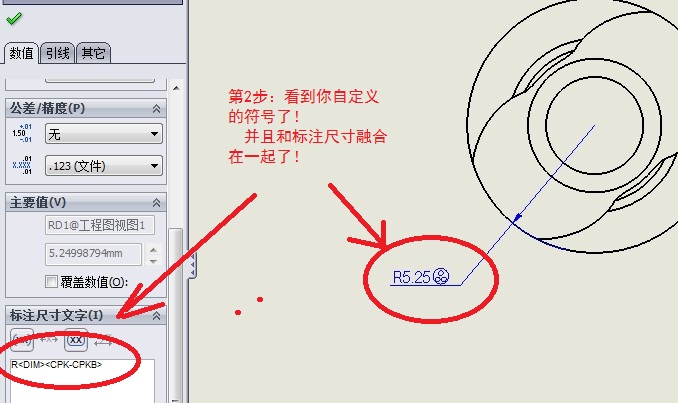

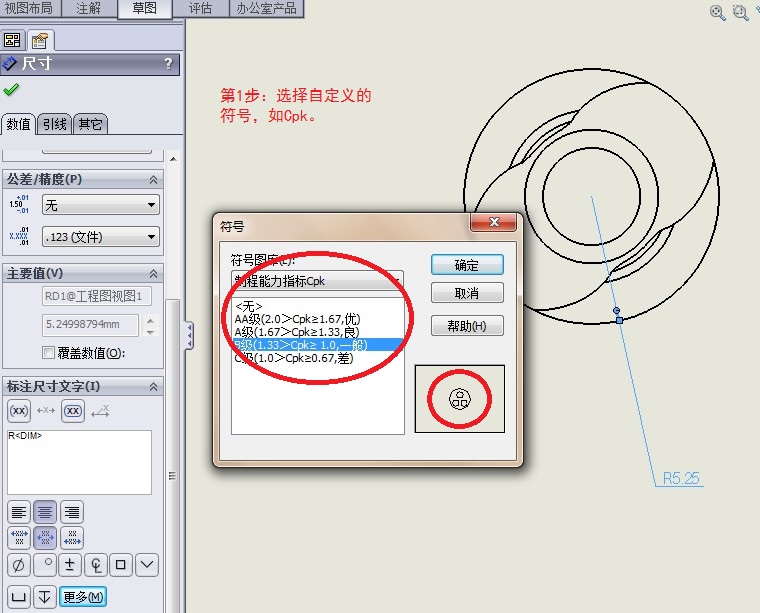

如自定义Cpk靶心图符号的结果:

 楼主| 发表于 2013-5-17 09:12 | 显示全部楼层




登录/注册后可看大图
16 秒前 上传
下载附件 (116.09 KB)






登录/注册后可看大图
16 秒前 上传
下载附件 (129.79 KB)






登录/注册后可看大图
16 秒前 上传
下载附件 (180.64 KB)






登录/注册后可看大图
16 秒前 上传
下载附件 (180.64 KB)






登录/注册后可看大图
16 秒前 上传
下载附件 (43.04 KB)






登录/注册后可看大图
16 秒前 上传
下载附件 (95.4 KB)
