求助：关于变位齿轮相关参数，谢谢帮助

ly0564

其中39。871是图纸提供的， 36。512为未变位的，我根据公式算的啊
两齿轮的全齿深不一样怎么办，怎么算才一样呢，都传动起来了，

niuershiye

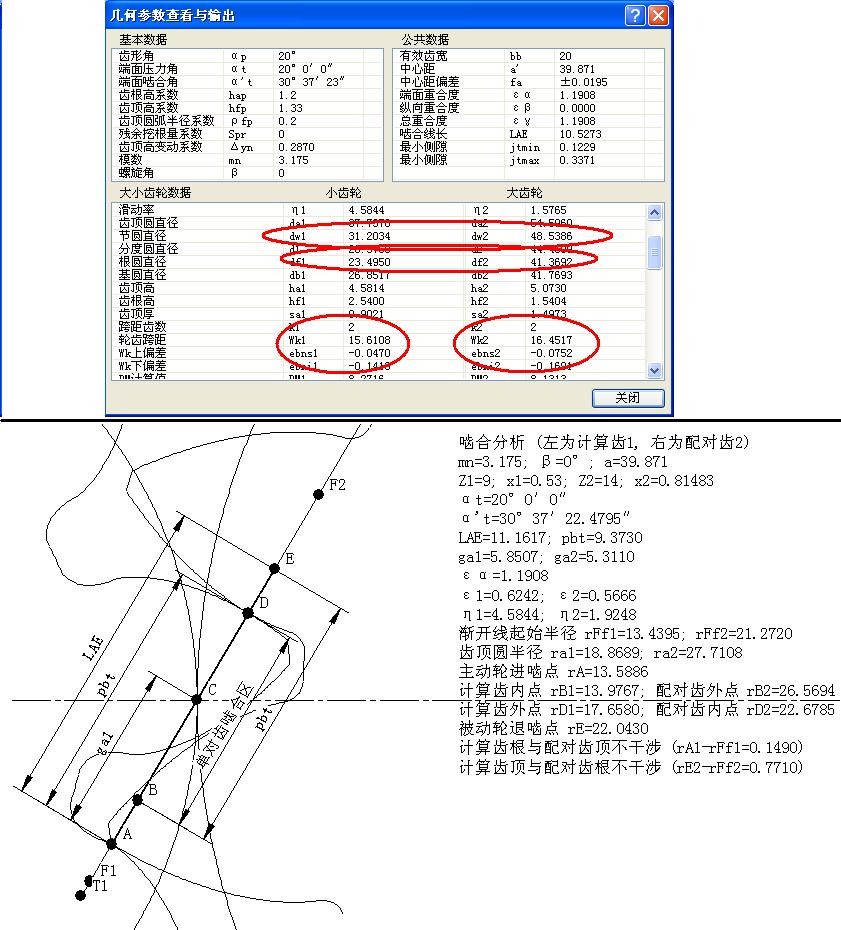

给你拼凑了一下 ， 基本都符合你的尺寸。 这些参数不是唯一的。

mrmrw

将中心距给整出来看看。
niuershiye 发表于 2009-8-7 10:34


登录/注册后可看大图

***************
我们都在整齿轮那

ly0564

谢谢大家的帮忙，谢谢 niuershiye 版主，我看到你发的图片不是很清楚啊，放大了也很模糊，能不能把你计算的那个软件工具传给我呢，如果保密，能不能把计算公式给我看一下呢，谢谢
邮箱：cacb@qq.com
