求助：关于变位齿轮相关参数，谢谢帮助

ly0564

现有一对 角变位齿轮，主动Z1=9，从动为Z2=14，Ha=0。8 节距都为P=8 跨齿数为 K=2 公法线WK1=15。35 WK2=16。几 忘记了   模数为3。175

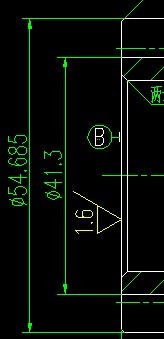

根据图纸得到 主动轮 齿顶圆直径为 37。7 齿根圆为 23。56  从动轮齿顶圆为 54。586 齿根圆为 41。3
-----------------------------------------------
根据软件计算出 总变位系数为 1。34 4主动变位系数为 0。63 从动为 1。344-0。63=0。714
根据机械手册推算出来的齿顶圆等参数都变化了，跟图纸有很大区别 这是什么原因？

我根据齿顶圆 齿根圆推算 顶隙系数C=0。9的情况 主变位为0。924  从变位为 1。20的情况下，基本上达到图纸的要求

那么C=0。9的情况是不是存在

我需要根据PROE4。0画出来计算并装配，在Ha=0。8  C=0。3或者0。25情况下，根据渐开线公式 利用迪卡尔或者圆柱坐标画出来齿轮竟然不啮合
错误出在哪里呢？
在C=0。9情况下 渐开线无法与顶圆相交，我用切线代替了，大齿轮那个切线就相交了，画出来齿顶圆小了，齿高也小了，

希望看贴子的您帮我想想办法啊，提高自己的同时也帮助别人很件很快乐的事啊

孙子兵法

看你前边的数据是否对

ly0564

前面数据应该对啊，图纸上的，人都生产出来了啊，现在就是想准确点画出来

wnh

按齿轮外圆算，Z1变位系数为0.637，公法线长度15.84，Z2变位系数0.796.公法线长度为16.41.

wangjunjtslhc

有没有完整图纸传一张看看

ly0564

齿轮的全部参数了

ly0564

按齿轮外圆算，Z1变位系数为0.637，公法线长度15.84，Z2变位系数0.796.公法线长度为16.41.
wnh 发表于 2009-8-7 08:32


登录/注册后可看大图

你用的是不是这样的公式呢？
d=m*z
db=d*(cos(prsangle))
da=d+2*(hax+x-△Y)*m
df=d-2*(hax+cx-x)*m
△Y=X-Y
X=x1+x2
Y=△中心距/M

那么你的cx按多少来计算的呢
我用的公式对不对呢？

niuershiye

将中心距给整出来看看。

ly0564

实际中心距离为  39.871
未变位中心距离为（1/2）*3.175*（9+14）=36.512
中心距离变动系数 y=（39.871-36.512）/3.175=1.058
理论中心距离 a=36.512+1.058*3.175=39.871 与实际中心距离相同

楼上的，楼上的楼上... 请帮忙看看问题出在那里呢？

wnh

你给的中心距是设计图纸给的吗，还是你计算的？还有你两齿轮的全齿深都不一样呀。
