各位大侠帮帮我啊

goldenmotor · 发表于 2009-7-26 17:16

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

我公司是生产电动车电机的，现在遇到齿轮上的难题，电机发到国外客户那里去用了一段时间后，齿轮断齿了，因为是电动车上用的，我估计可能会出现撞击现象，各位大侠能分析下什么原因齿轮为什么会断齿？
齿数为：Z11 Z67 Z11 Z67 齿轮模数为 1 主动轮为Z11 主动轮转速为3500r/min(因为要保证输出转速，所以齿数这样分配的）
还有问题请教
就是试过好几种尼龙材料，声音效果特好，几乎没什么噪音，可惜不能受负载和冲击，安装在车体上实验，车体猛一停、猛一停的，这样几下齿轮就打掉了，有什么高强度的尼龙材料吗？

没办法后来用的是铁齿（40cr材料），可是齿轮噪音很大，高手们有什么好办法解决噪音问题啊？
齿轮结构：

2.rar (73.65 KB, 下载次数: 25)

goldenmotor · 发表于 2009-7-26 17:22

忘了补充下：电机的扭矩为25N.M

goldenmotor · 发表于 2009-7-26 17:28

齿轮中心距为39mm

niuershiye · 发表于 2009-7-26 20:15

本帖最后由 niuershiye 于 2009-7-26 20:16 编辑

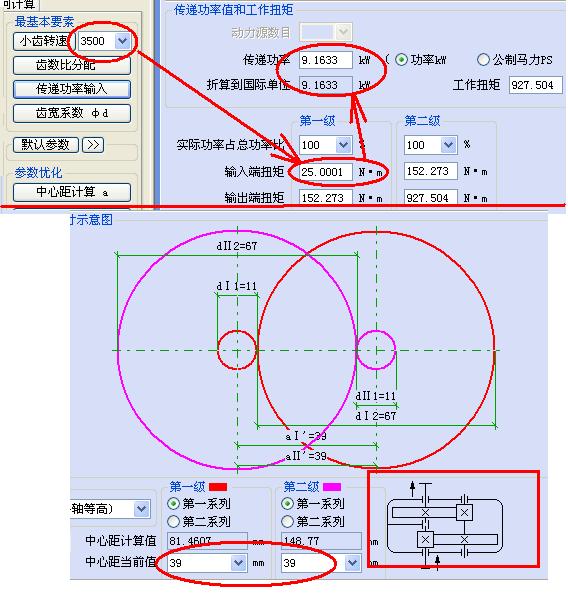

25N.m 3500r/min ====>p 9.16 kW

=============
这些参数，渗碳淬火钢都承受不了。

天行健 · 发表于 2009-7-26 20:35

有种蓝色MC材料很不错得,但价格较贵,看图片分析楼主得齿轴是钢件,大齿是尼龙材料,按你给得中心距离这些齿轮是直齿吧?断齿现象都发生在中间得67齿7.5厚得大齿轮上,用尼龙材料时建议楼主先加大齿长长度.钢齿轮噪声大的原因很多.多数原因是加工方面出现得.

MICA · 发表于 2009-7-26 20:59

我来补充一下齿轮噪音大最主要的是你齿轮结合时间隙大,提高齿轮精度可有效降低噪音,而且你的转速不慢没有噪音才怪呢:)

阿懵 · 发表于 2009-7-27 08:26

我的建议是你要改变设计，最好用行星传动减速，这样功率分流，受力小，运转平稳，我看到有一种电动自行车的减速器机构就是星星传动的，好像效果不错。

goldenmotor · 发表于 2009-7-27 08:41

谢谢各位高手指评，上面问题我没说清楚，再补充说明下，这款电机的最大输出扭矩为25N.M ,输出转速为100r/min

goldenmotor · 发表于 2009-7-27 08:45

谢谢版主建议，也曾考虑过用行星齿轮的，可是电机的外形很小，要保证输出转速的话，必须要很大的内齿圈才行，所以没办法后就用的现在这种结构

阿懵 · 发表于 2009-7-27 09:02

37传动比两级星星传动齿圈外径不会太大啊
