渐开线起始圆直径计算dFf

zengxiaodong

zl3264507 发表于 2021-2-2 11:53
不精通工艺的人，会是一个好的设计工程师？车间实习过多长时间，齿加工理解多少？
我对K形图的理解，说的 ...

你别说得那么神秘兮兮的，我一眼就可以看出你们交的学费，就是TIF没有达到要求，起始圆位置太高了导致齿根干涉！

zengxiaodong

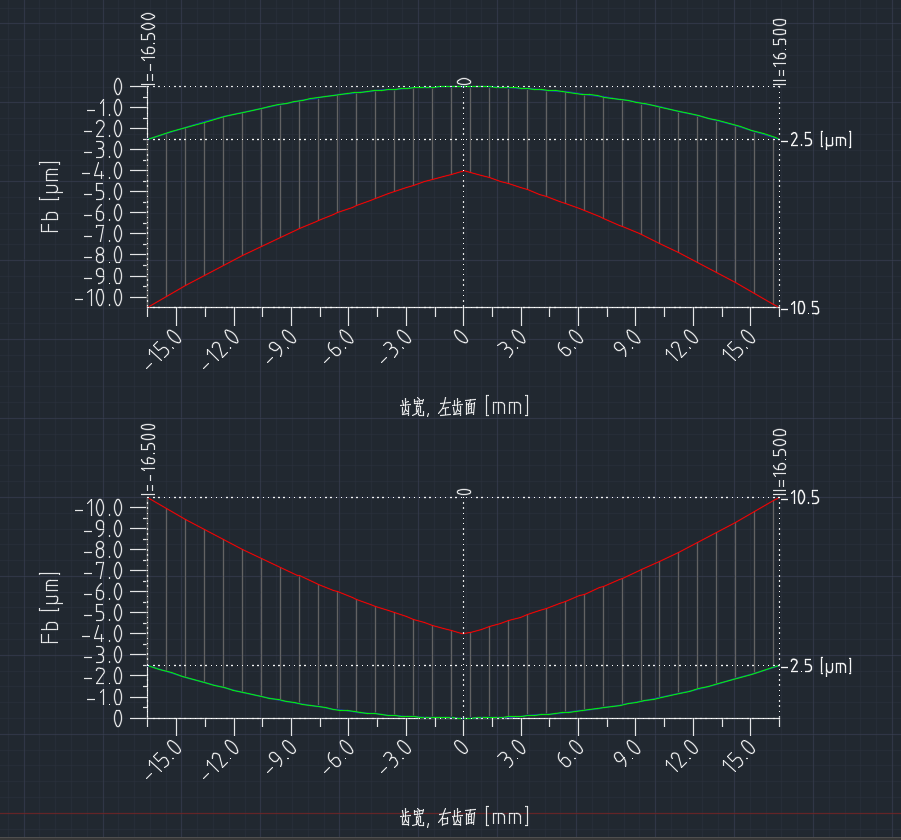

齿向鼓形修形的K形图

zengxiaodong

螺旋线总偏差8微米，齿宽33毫米，图上都包含了这些信息。

齿向的K形图就比齿廓K形图简单多了，没有那么多的特征点，也没有啮合干涉的问题。

zengxiaodong

前面讲到SAP是一个参考值，并不是齿轮加工完成以后的固有参数，如果配对齿轮改变则SAP也随之改变。

最典型的例子莫过于行星齿轮了，因为行星轮既与太阳轮啮合，同时又与内齿圈啮合，因此必然存在两个SAP的。

zengxiaodong

SAP必须大于TIF（推荐差值至少为0.13mn），否则就可能会导致齿根啮合，带来严重的振动和噪声，俗称齿根干涉。

请参考这个帖子：

http://www.gearbbs.net/forum.php ... p;extra=&page=2

我是小菜

zengxiaodong 发表于 2021-6-28 10:39
SAP必须大于TIF（推荐差值至少为0.13mn），否则就可能会导致齿根啮合，带来严重的振动和噪声，俗称齿根干涉 ...

感谢啊，学习了！！！！

学科计划

zengxiaodong 发表于 2021-2-1 10:54

所以从您这个图来看，渐开线的有效起始直径只要小于dNf=133.241，比如133或者您之前说的dNf-0.13*模数。这样和固定某一齿数的齿轮啮合是没有问题的对吧？

zengxiaodong

dNf=133.241就是由配对齿轮以及中心距确定的呀，也就是SAP。

zengxiaodong

学科计划 发表于 2021-10-28 16:24
所以从您这个图来看，渐开线的有效起始直径只要小于dNf=133.241，比如133或者您之前说的dNf-0.13*模数。 ...

这个dNf=133.241是有角标i的，代表的是最小值。


而dFf的角标e代表的则是最大值。

学科计划

zengxiaodong 发表于 2021-10-28 17:04
dNf=133.241就是由配对齿轮以及中心距确定的呀，也就是SAP。

可能我说的让您误解了，我是新手就啰嗦点，SAP我就理解为一对齿轮的有效啮合圆直径，这个值是计算出来的，TIF实际值因为刀具关系，无法准确计算，所以你上述说了SAP和TIF的差值。0.13*mn，这样保证啮合没有问题，上述是dNf=133.241，那我图纸标注渐开线的检查起始圆是=133.241-0.13*3（假设模数是3）=132.851mm，这样就行了对吧
