渐开线起始圆直径计算dFf

zengxiaodong · 发表于 2021-2-1 12:52

zl3264507 发表于 2021-2-1 12:12
K形图的解读：

1、齿廓总偏差7.0微米，这由该齿轮的精度等级确定；

你大概没看明白K形图，有效齿根圆根本就是一个核对用的参考值，最下面那个是渐开线成形圆，测量时尽量要达到该渐开线成形圆位置。

有效齿根圆是由配对齿轮的有效齿顶圆（最大值），以及中心距（最小值）来确定的，所以K形图上的有效齿根圆给出的是最小值。为了保险起见，这个有效齿根圆应该离渐开线成形圆有一段距离！

zengxiaodong · 发表于 2021-2-1 13:07

K形图上各个代号表示的参数：

L: 展开长度（接触线上的长度）
d: 直径
Fa: 齿廓累积总偏差
dNa: 有效齿顶圆 (=EAP)
dNf: 有效齿根圆 (=SAP)
dFf: 齿根成形圆直径 (=TIF)
dFa: 齿顶成形圆直径
dSa: 试验图结束的直径 (=da)
dSf: 试验图开始的直径 (=dFf.e=TIF.e)
dSm = d((L(dSa) + L(dSf))/2) : 滚动区域的中点 (接触线)
dm = (dSa+dSf)/2 : 滚动区域的中点 (直径)
dCa: 齿顶修形开始
dCf: 齿根修形开始

提示：
包含 [.e/i] 的数据表示：考虑到所有公差时的最大值 [e] 和最小值[ i ] ，轮齿本体在左齿面和右齿面之间。

zl3264507 · 发表于 2021-2-1 21:03

欧美有K形图要求的

zengxiaodong · 发表于 2021-2-1 21:27

欧习惯展长，美习惯展角，两者其实是一回事。

K形图上限是齿顶圆上限，这个我开门见山就说到了。有效齿根圆dNf，你叫做起始圆，这是概念混淆。当然，有人说名称不重要，实质更关键。可问题是，起始圆这个名称已经被别的参数用掉了，而且约定俗成了，混用的话必然会导致误解而无法交流。

zengxiaodong · 发表于 2021-2-1 22:01

zl3264507 发表于 2021-2-1 21:03
欧美有K形图要求的齿轮我们生产的太多，根本不会像你搞的那样标的花里胡哨，非常简洁明了。
K形图的上限 ...

说你不懂K形图你别生气啊。你没见过不等于不存在！

首先，这个图不是我画的，其中的各个代号也不是我定的，那都是国际标准里面的术语和定义，所以胡里花哨也就与我无关！

再次呢，SAP这个数值是可以变动的，假设配对齿轮变了，SAP自然就随之改变，所以这个是一个参考值，目的是用于核对下面的成形圆，要确保成形圆低于SAP才不会导致齿根干涉的问题。

最后，你并不知道什么是渐开线！在K形图中，只有垂直的各条直线才是渐开线，实际上是不可能制作出来的，因此，只能是近似的渐开线，也就是测出来在矩形里面的任意一条曲线，就是合格的渐开线，这就是齿廓总偏差的含义。

符合齿廓总偏差的线有无数条，但是只有K形是最理想的，也就是K形图其实是压缩了实际加工出来的渐开线的允许范围和分布形式________矩形变成了阴影部分！

jxgzlyh · 发表于 2021-2-2 07:50

讲解详细，学习了

zengxiaodong · 发表于 2021-2-2 09:04

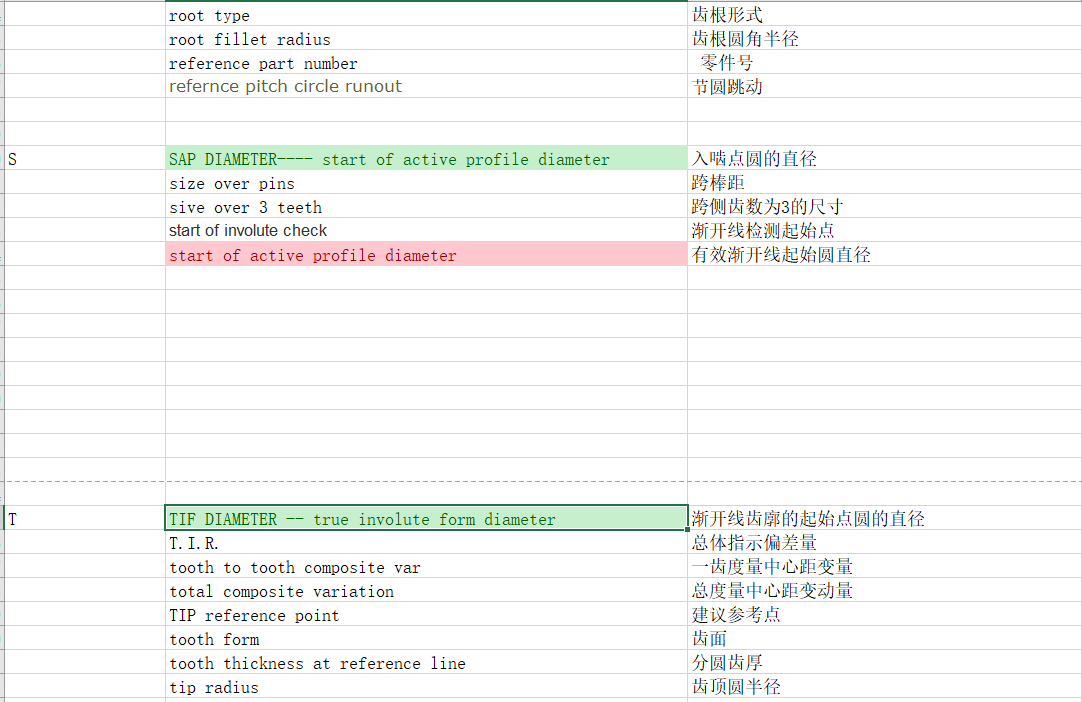

这里有个齿轮术语的翻译。


齿轮常用术语翻译.pdf (139.26 KB, 下载次数: 93)

zl3264507 · 发表于 2021-2-2 09:55

齿轮渐开线的定义

zengxiaodong · 发表于 2021-2-2 10:53

zl3264507 发表于 2021-2-2 09:55
齿轮渐开线的定义，20多年前在大学机械原理里面有详细的描叙，也不难理解，对于一个搞了20多年齿轮技术，工 ...

你总是断章取义，重复别人的叙述来攻击对方。我是如何判断你不懂渐开线？就是听你说SAP到TIF之间要如何如何……这不是废话吗？就是要在K形图里面呀，当然钻牛角尖的话，这段拐几个弯......

还有，你并不知道K形图是如何来的，其实就是由齿廓总偏差矩形图演变来的，也就是说K形图源于齿廓总偏差，又高于齿廓总偏差！我下面这段话已经清楚明白地表达了这个意思。

符合齿廓总偏差的线有无数条，但是只有K形是最理想的，也就是K形图其实是压缩了实际加工出来的渐开线的允许范围和分布形式________矩形变成了阴影部分！

zl3264507 · 发表于 2021-2-2 11:53

我对K形图的理解
