行星轮如何求变位系数和分配

wm6335 · 发表于 2020-10-31 15:01

大神级别！！！

wm6335 · 发表于 2020-10-31 15:05

minzi 发表于 2012-10-18 16:30
这组齿轮的变位选择：
一要避免是否范成顶切；
二要避免径向顶切；

大神回复的还是比较专业

wm6335 · 发表于 2020-10-31 15:05

hyfjy 发表于 2012-10-18 20:23
试算：

求关注！！！求提升

lovexin20 · 发表于 2020-11-19 17:02

hyfjy 发表于 2012-10-18 20:23
试算：

老师、您好、NGW型渐开线齿轮行星传动系统设计平台是在哪里下载的呢？

一泉碎月 · 发表于 2021-3-17 23:16

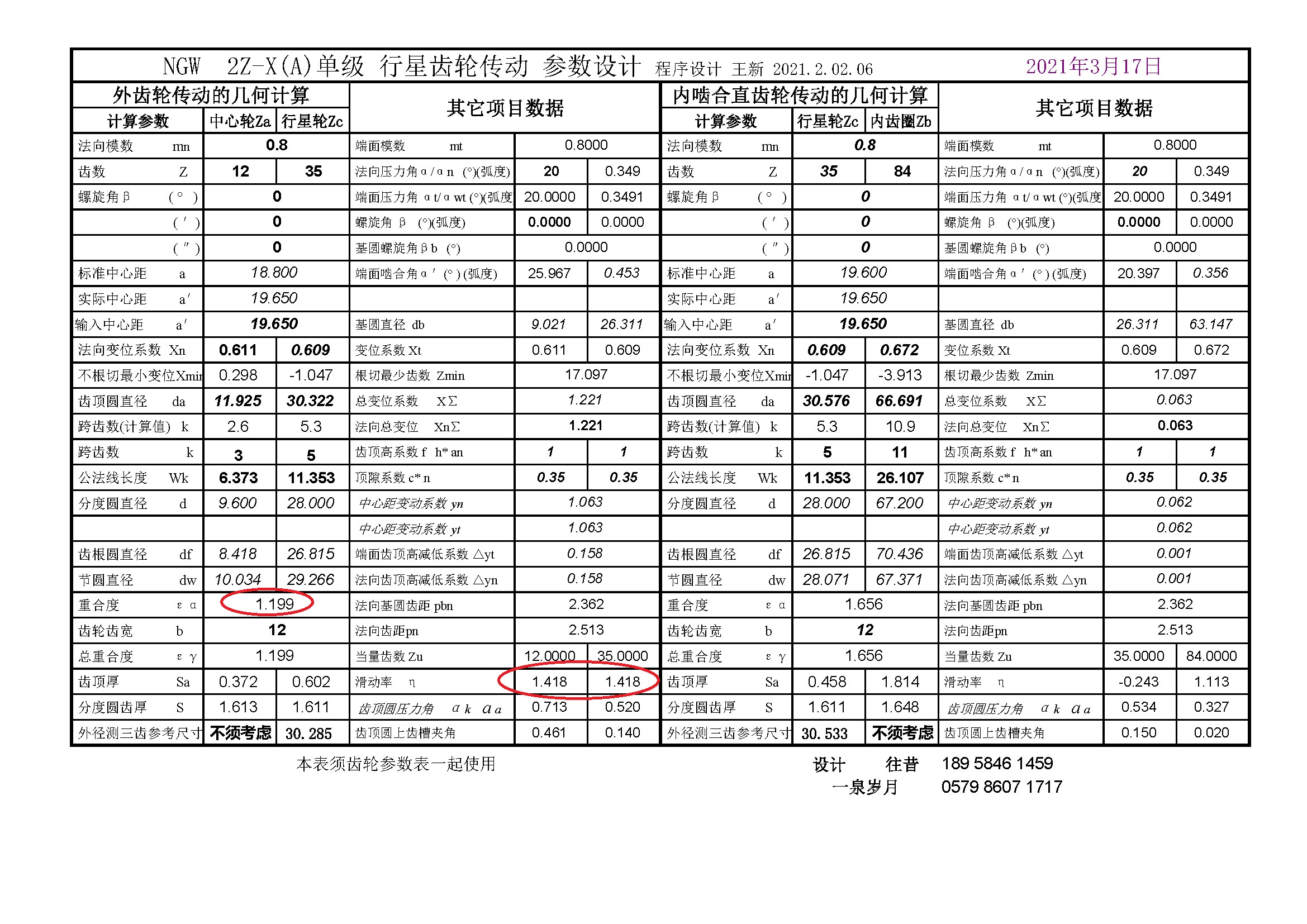

不好意思，今日刚刚看见，对楼主的参数进行了优化

一泉碎月 · 发表于 2021-3-17 23:17

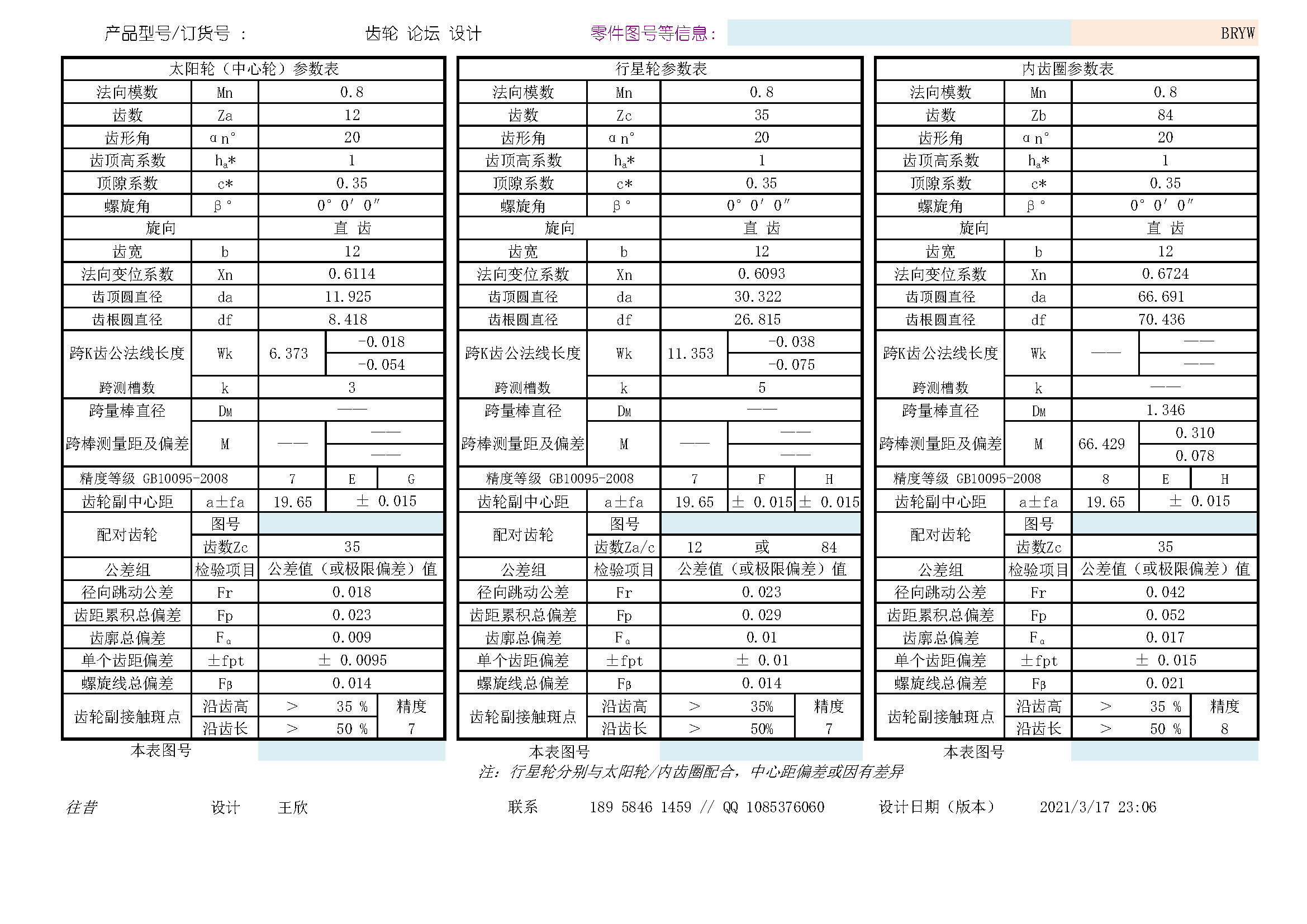

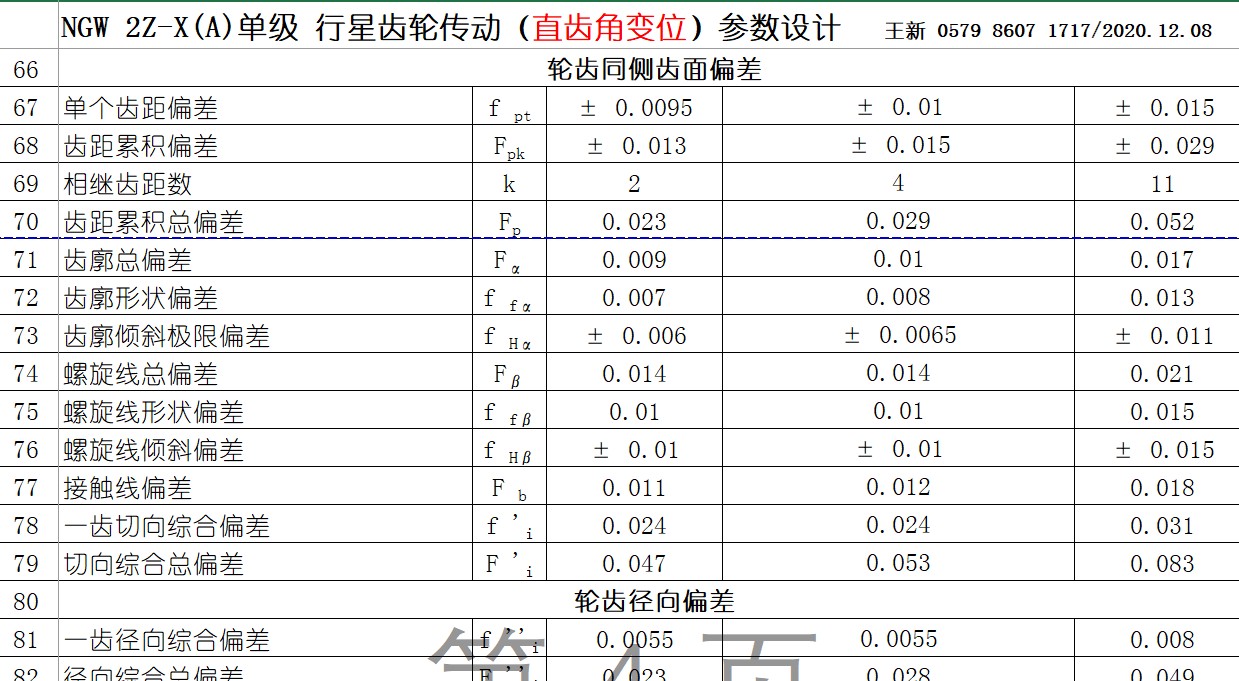

这附件是完整的参数输出，共6页

一泉碎月 · 发表于 2021-3-17 23:21

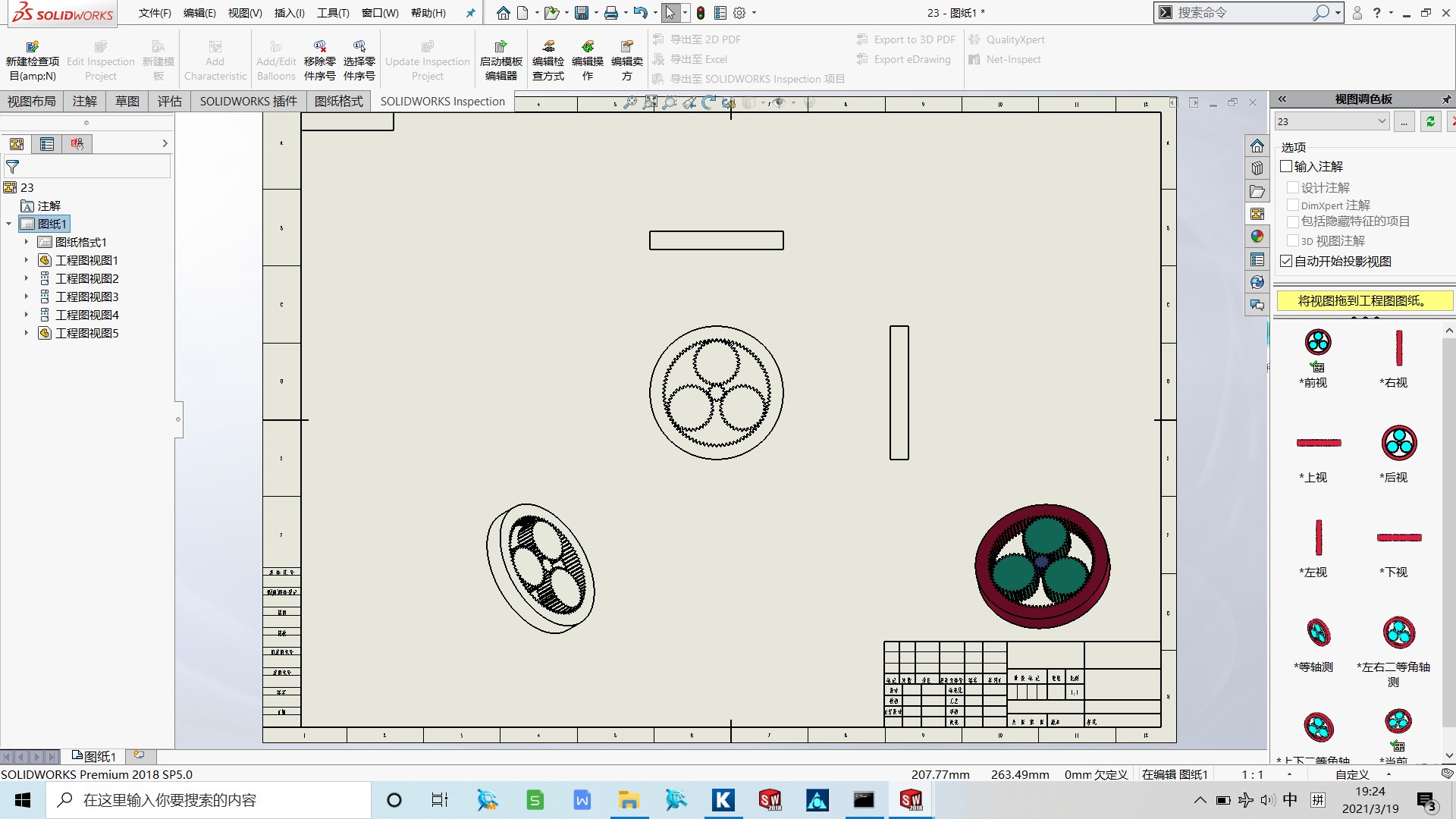

至于三维图，可以通过KISS软件生成，导入SOLIDWORKS，可以一比一生成。

一泉碎月 · 发表于 2021-3-19 19:26

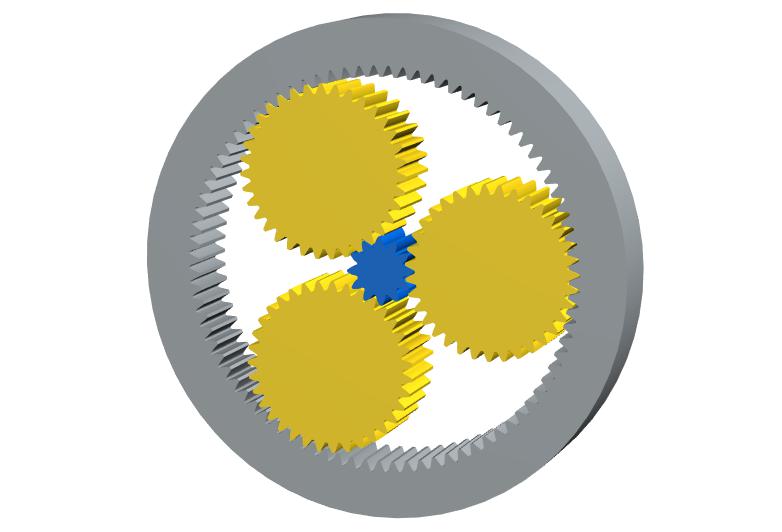

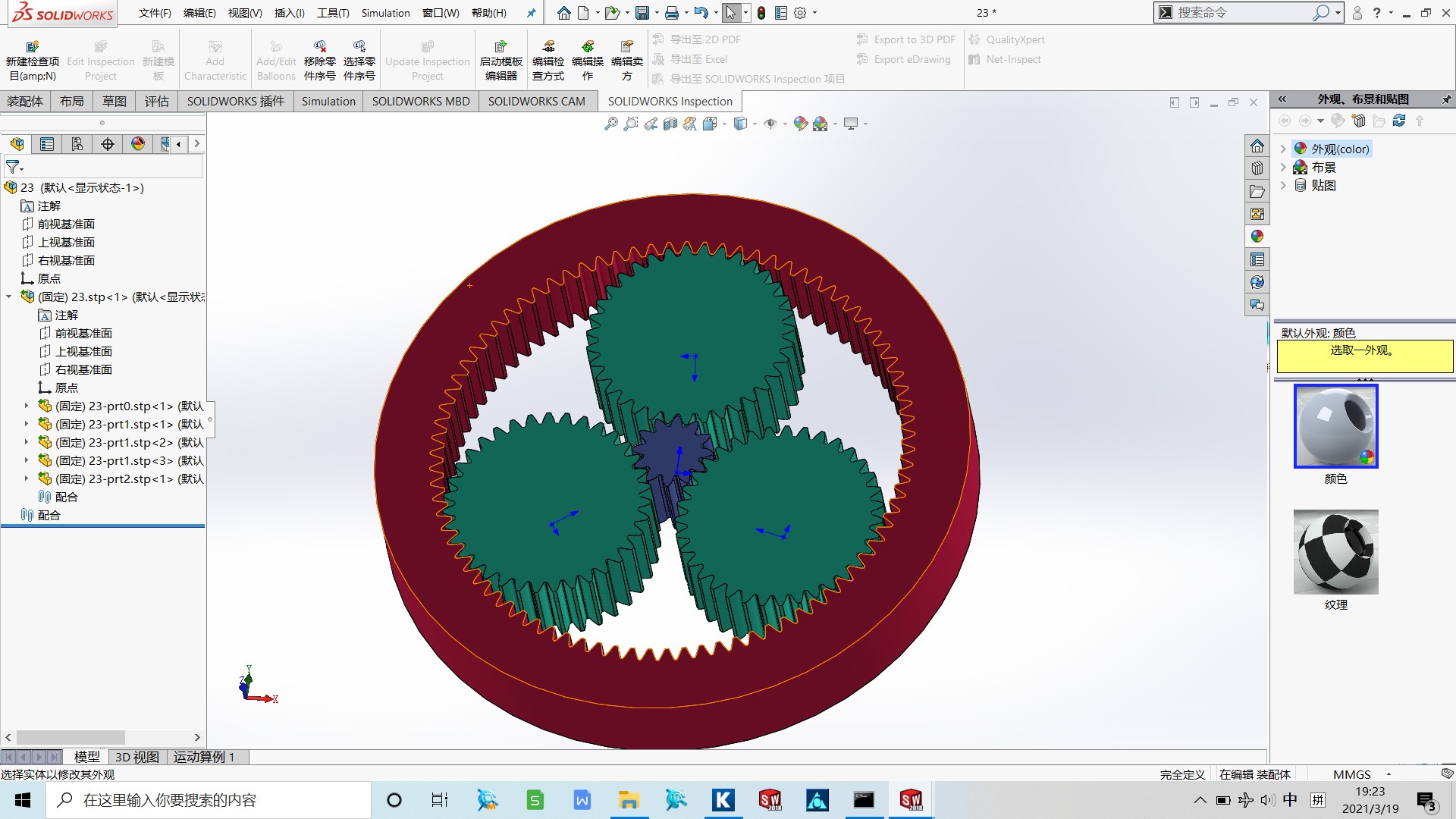

三维图及KISS结果输出

一泉碎月 · 发表于 2021-4-1 20:58

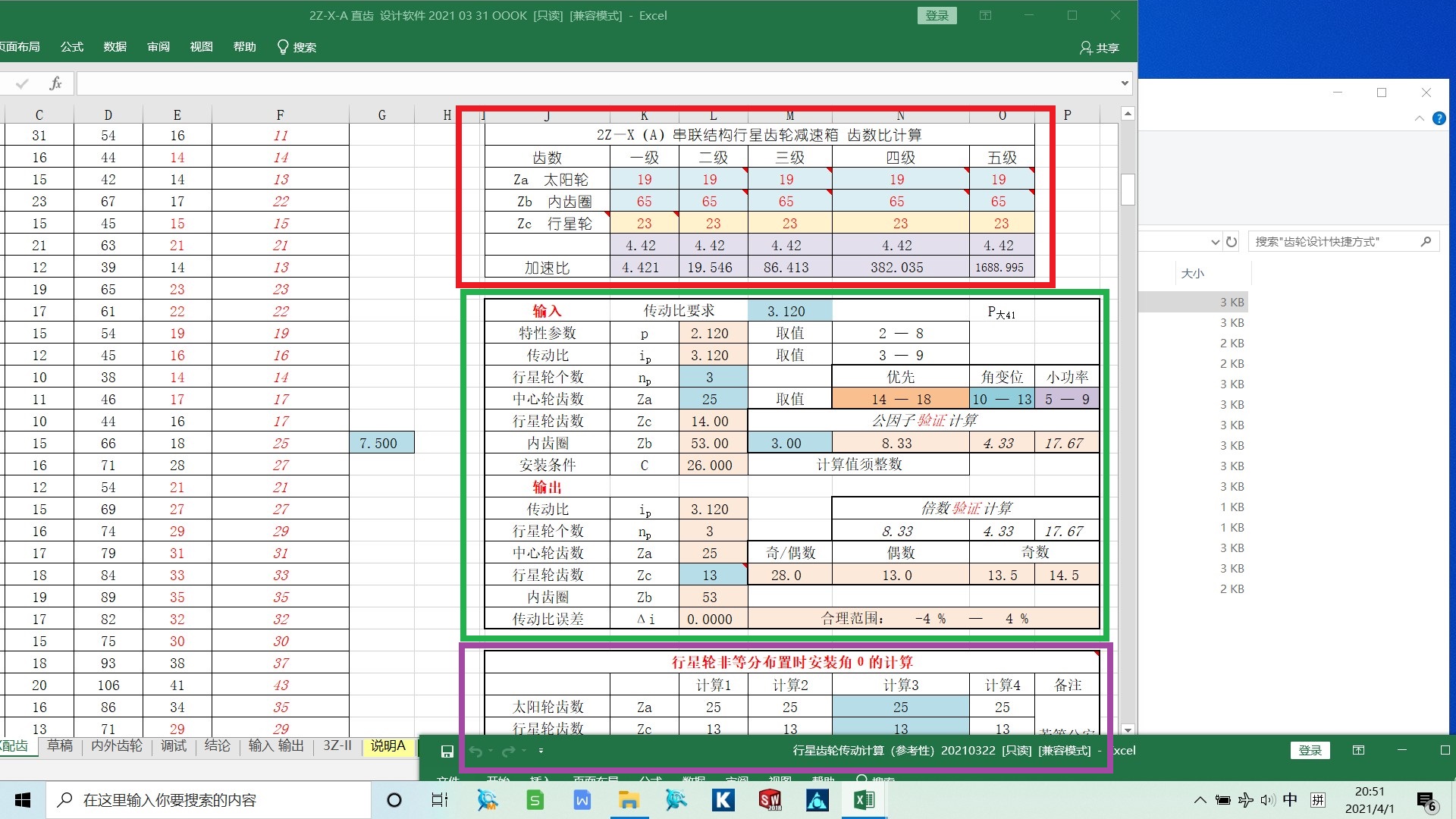

行星减速器的配齿是关键，关系到设计参数最优化，以及能不能安装（行星轮安装角有些不均布）

hongjiqiao · 发表于 2021-5-11 10:58

大神，请接收我的膜拜。
