基础性问题请教（值得考虑）

顾顾 · 发表于 2009-8-12 15:53

齿圈跳动与公法线变量都会影响齿厚

poxiangzi · 发表于 2009-11-23 21:39

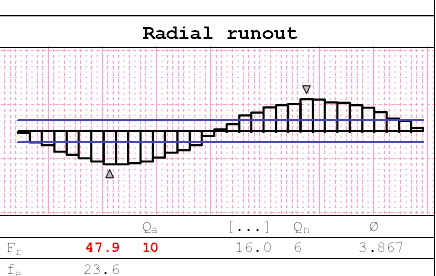

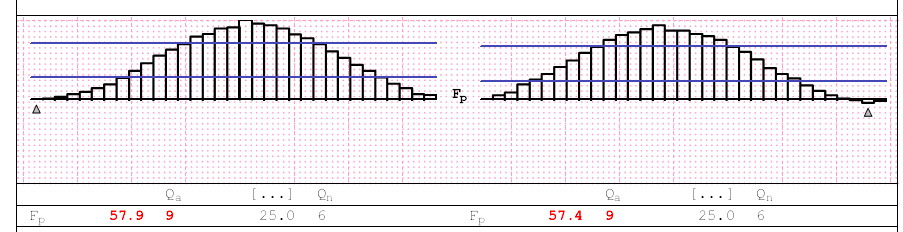

我的问题还是比较多，Fp与Fr的关系是什么？图中同一件产品测量的Fp、Fr的形状应该一样吗？（变化趋势），附图中怎么不一样？

从Fr可以做出测量中心与齿部偏心的结论吗？

开心 · 发表于 2009-11-24 10:39

1.齿圈跳动是以孔或齿轴中心为测量基准，是齿轮的径向误差；公法线是齿轮齿间的切向值。
2.假如仅仅齿轮公法线变动大的话，是对径向跳动影响的因数之一，因为公法线变动大毕竟造成了分度圆偏离标准的理想线。3.公法线变动大的主要原因是机床的精度不够（间隙过大）。如滚齿偏心，而公法线变动很好，那么剃齿后必然会引起公法线变动大，且径向跳动也会超差。3.用p40（或哈量新出来的齿轮测量机）来测量出来的径向跳动和跳动检查仪测量出来的径向跳动Fr的数值很相近。

mrmrw · 发表于 2009-11-24 13:08

看一下标准原文就明白了
推荐你研究一下ISO 1328的2个标准+4个技术文件

mrfcl · 发表于 2009-11-26 12:59

学习学习。

poxiangzi · 发表于 2010-2-3 13:49

1.齿圈跳动是以孔或齿轴中心为测量基准，是齿轮的径向误差；公法线是齿轮齿间的切向值。
2.假如仅仅齿轮公 ...
开心发表于 2009-11-24 10:39

登录/注册后可看大图

回答得很棒，不过有个意思不懂：

“如滚齿偏心，而公法线变动很好，那么剃齿后必然会引起公法线变动大，且径向跳动也会超差。”这是什么意思？

lizilu · 发表于 2010-2-24 16:25

学习学习长见识了

yansx24 · 发表于 2010-2-25 16:05

滚齿时齿圈跳动大,在剃齿时将转换成公法线变动量增加

xibeilong · 发表于 2010-6-16 20:28

本帖最后由 xibeilong 于 2010-6-16 20:30 编辑

Fr属于径向误差，公法线变动属于切向误差，应同时检验径向与切向的误差才能反映齿轮的综合误差，考虑到径向与切向误差存在相互补偿的关系，所以必须考虑同时检查两相。然而，对于10-12级精度齿轮，由于加工机床具有足够的精度，因此只检查Fr。

msm2002 · 发表于 2010-6-16 20:56

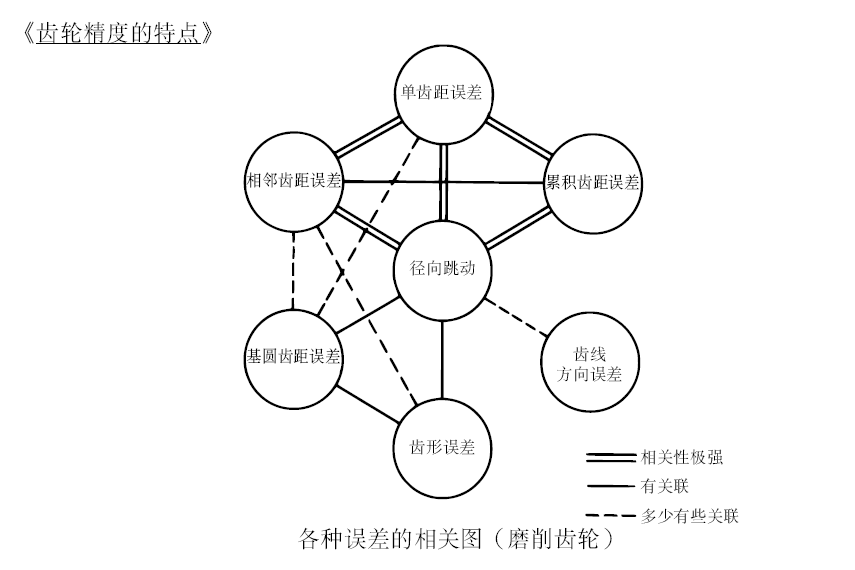

齿轮各精度之间的关系
——来源KHK齿轮手册
