看齿轮损坏图找原因

风中散发

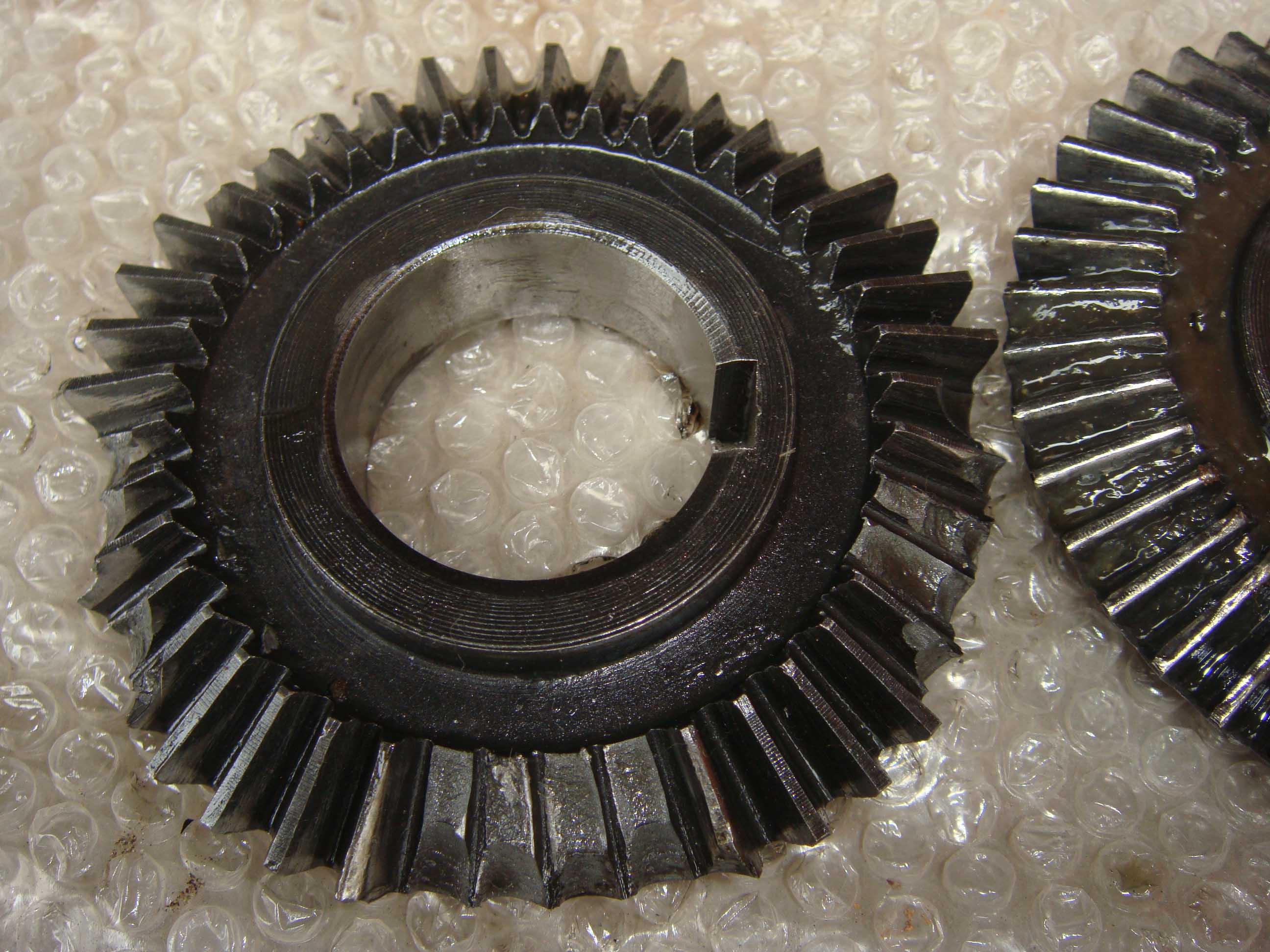

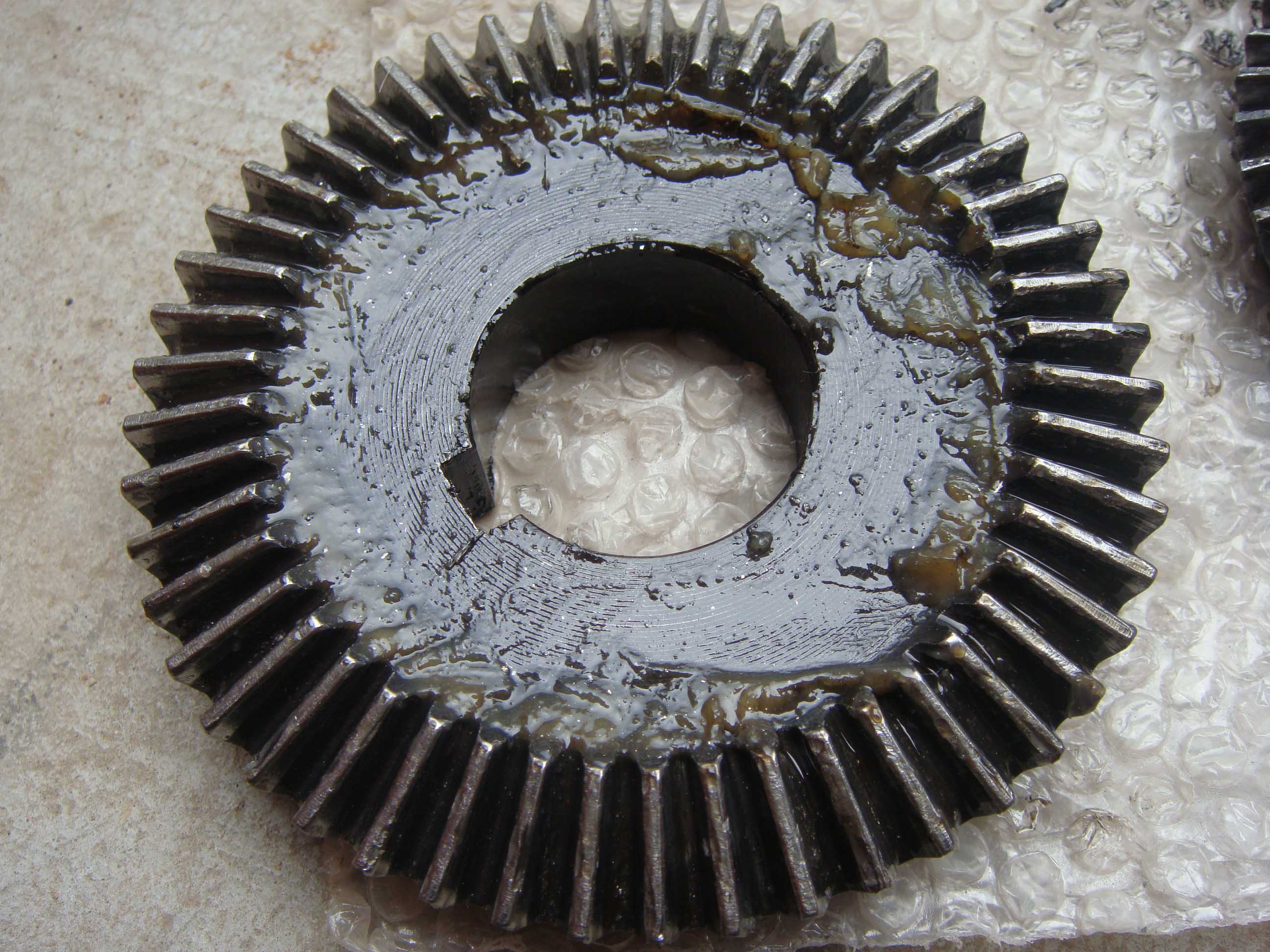

:) 前辈们帮我分析下齿轮损坏的原因，硬度测了一下HRC40~50左右，

poxiangzi

说说自己的看法：
1）给出的条件太笼统，不好判断出准确的原因，比如，材质、成型工艺（机加工、锻造）、工况、用途；硬度是指表面硬度、还是芯部硬度？这种齿轮一般表面经过渗碳淬火处理，表面硬度为58HRC，芯部35HRC；

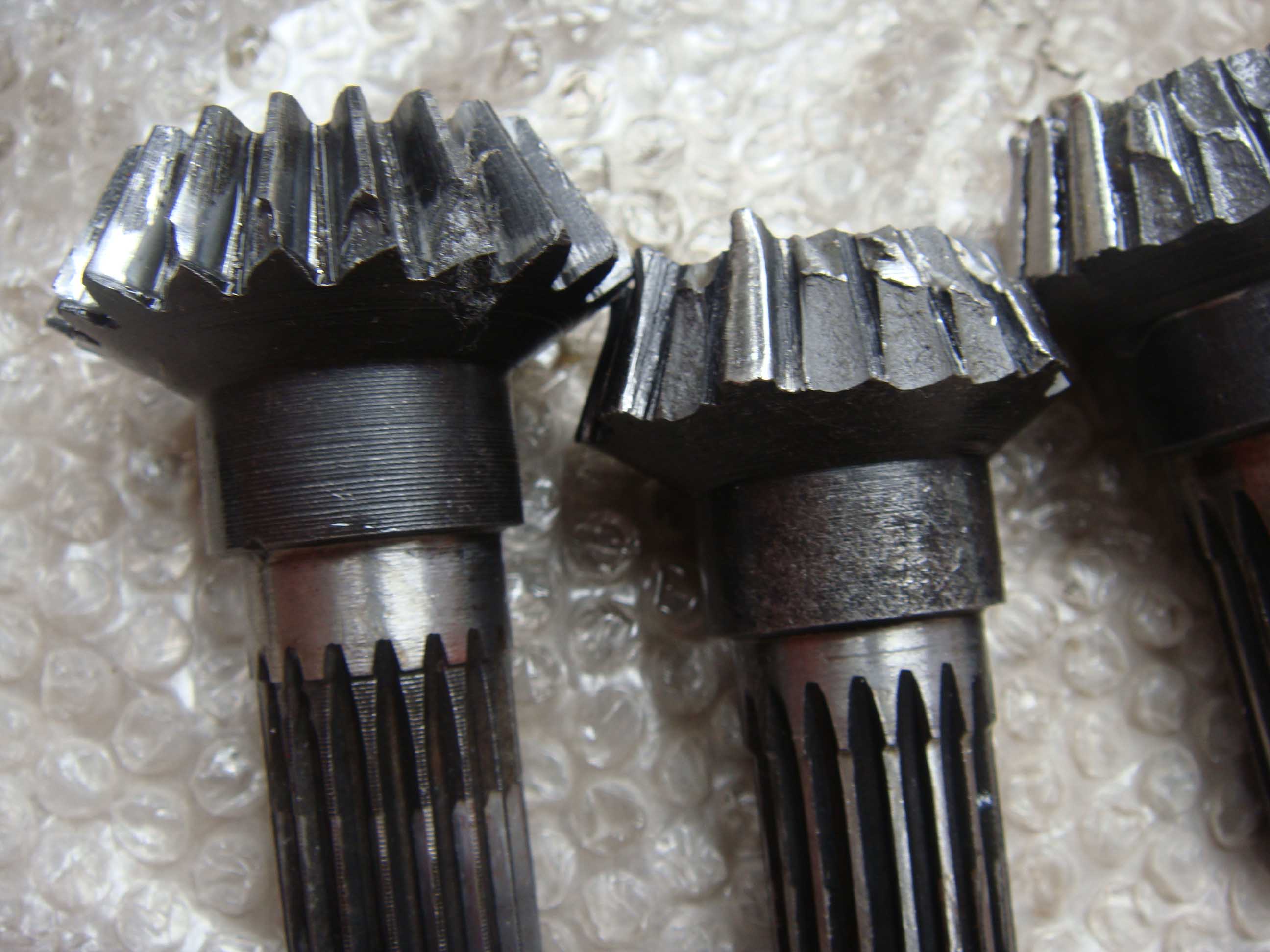

2）第四幅图与前三副断齿的不是一个零件；
3）断齿太多，应该找到第一个断齿部位，其它断齿是因为第一个齿断裂后载荷突变或冲击引起的二次断裂，找到第一个断齿很重要；
4）应该做一下金相组织分析；

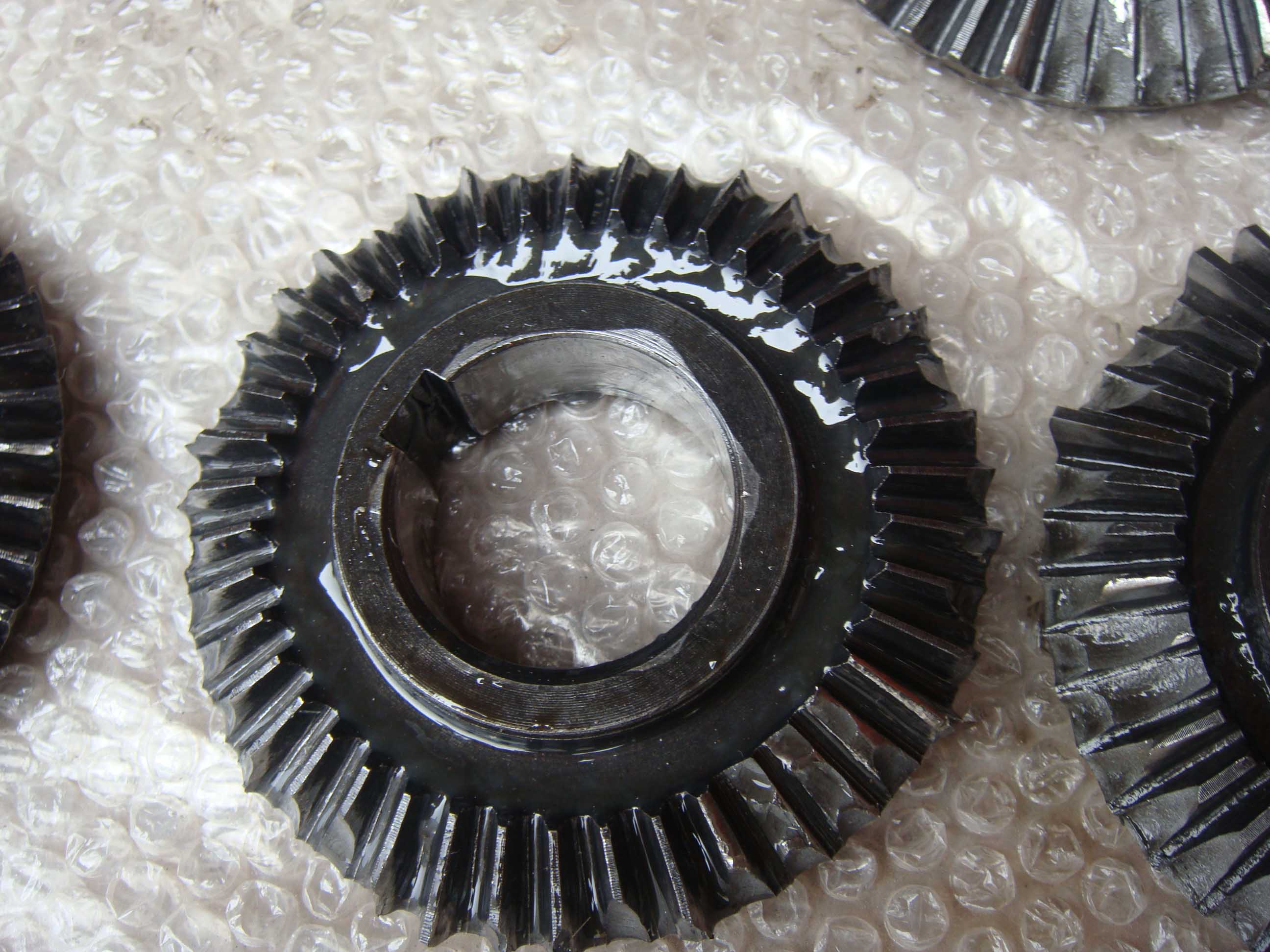

5）从第一副图判断，断裂首先发生在大端、从大端磨损的情况来看，接触区域在大端、一方面引起大端载荷过大、一方面使得齿向载荷不均匀；
6）大端接触可能的原因有：a）接触区域没有设计好，使得载荷偏向大端；b）载荷引起的轴向分力（沿着齿轮轴线）过大，使工作时接触区向大端偏移过多（由于轴向分力的存在，直齿圆锥齿轮都会产生此类偏斜，所以设计时接触区域应设计在中部偏小端、约在整个齿宽的近小端1/3处，以补偿这种偏斜）；
一点意见，供参考。

songfei

需要金相分析！可能是本身就有缺陷！加上应力集中！

hxh100

你的材料是什么？热处理是否渗碳？ 表面上看好像与装配、按装距不合理有关系

风中散发

补充一些参数：材料 40Cr   调质HB250    齿部高频HRC52~56  。最后一个齿轮和前面的都是同个安装位置，是另种速度的产品。  成批成批的齿轮坏掉了，是用在农用机械里的变速箱。安装位置，和安装距也不好判定是否有问题。

风中散发

:loveliness:咦   我的美女跑哪里去了？？版主给没收了？？下回我会注意发帖规范的。

风中散发

断齿太多，应该找到第一个断齿部位，其它断齿是因为第一个齿断裂后载荷突变或冲击引起的二次断裂，找到第一个断齿很重要:)

在齿轮箱里面，不好找第一个齿呀。

woodee

40r，淬火到HRC52~56，会不会太脆了？

hxh100

淬火与装配问题

congo

接触点在大端，需要改变刀夹角修正。传动比不是1：1，小齿轮只要坏一齿，大小齿轮全玩完
