内啮合油泵的内外转子用粉未冶金好

maozg · 发表于 2014-4-1 20:52

7楼正解

gwj506 · 发表于 2015-1-2 16:34

请问老师：
您这种曲线泵，是不是叫做Trochocentric泵

hyfjy · 发表于 2015-1-9 22:12

不知道外国叫什么名称，通过设计的软件，可以有自己的知识产权的。目前全国约有十家左右的企业可以生产这类油泵，但大多数靠逆向工程，描点或者扫描，再去模仿，要经过多次修改，而从数学上归纳的模型，设计上就相当简单了。

hyfjy · 发表于 2015-5-27 15:55

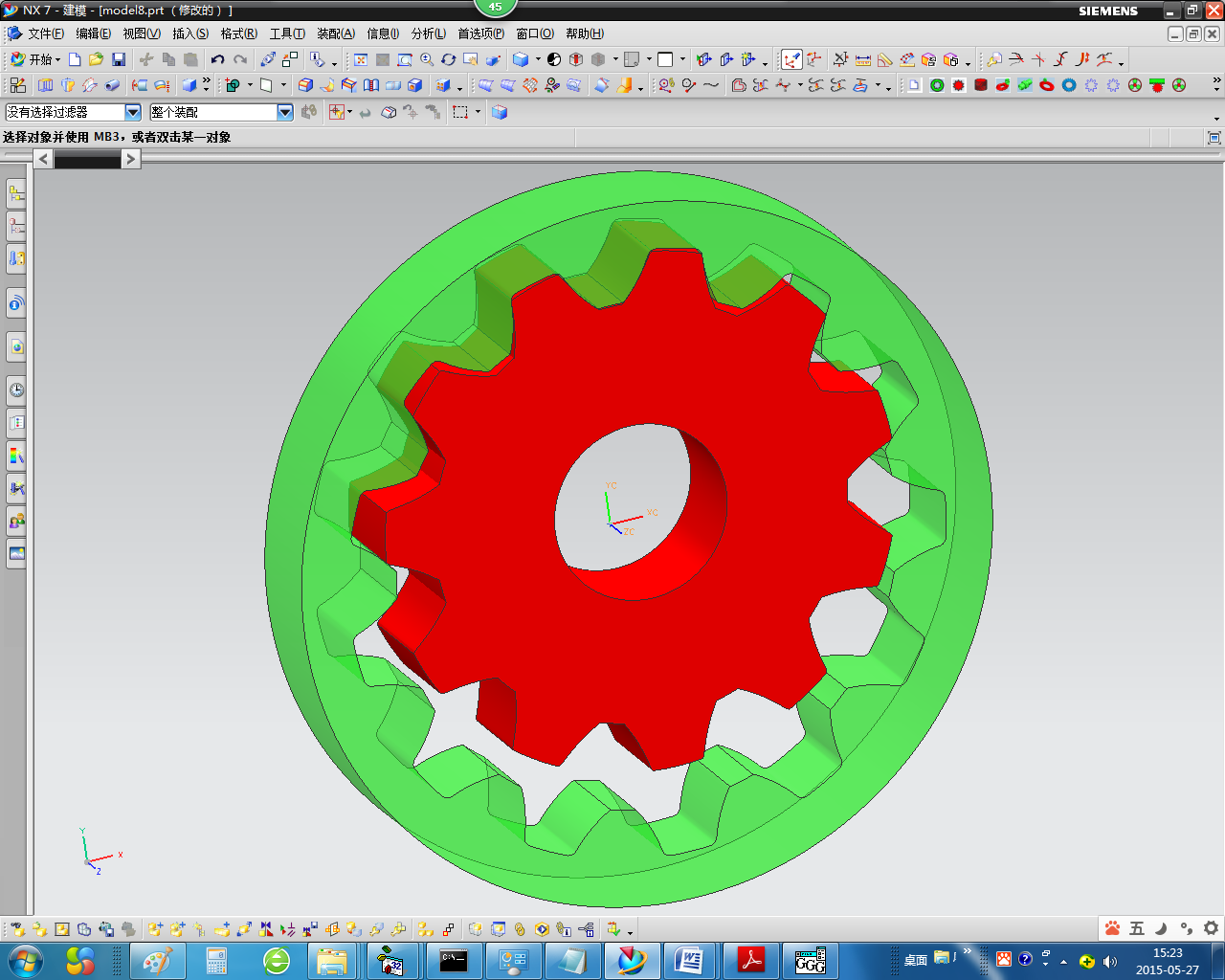

凸凹内啮合油泵的设计建模：


zgd611129 · 发表于 2015-9-17 11:46

热盼费老师分享大作软件 zgd1961@sina.com

freefreemen · 发表于 2016-4-23 12:41

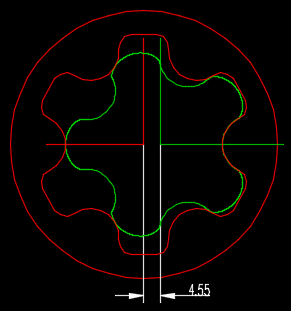

画了个，中心距4.5的，圆角倒得有点大了

Drawing1.zip (47.3 KB, 下载次数: 2)

freefreemen · 发表于 2016-4-23 13:10

直线共轭

Drawing1.zip (43.7 KB, 下载次数: 0)

freefreemen · 发表于 2016-4-23 13:47

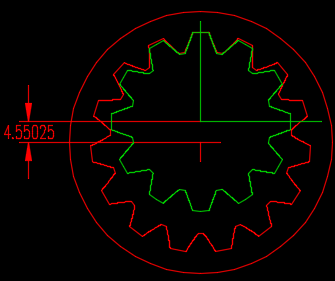

少齿差摆线

Drawing1.zip (40.86 KB, 下载次数: 2)

freefreemen · 发表于 2016-4-23 14:07

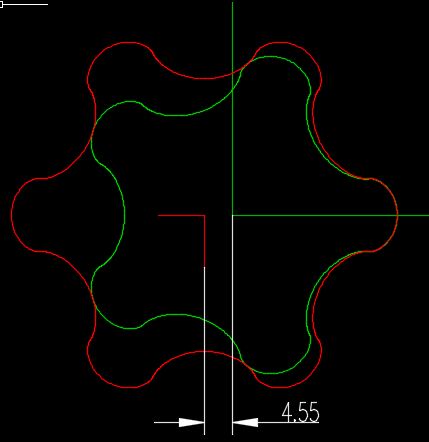

内外摆线

Drawing1.zip (44.11 KB, 下载次数: 0)

a37475320 · 发表于 2016-5-29 15:53

真不错，请问怎么做的
