日本图纸，ZI蜗杆的M值对吗？

JINLIANG · 发表于 2012-4-12 19:10

您需要登录才可以下载或查看，没有账号？注册

x

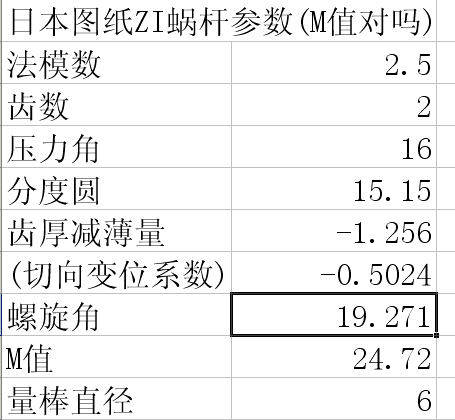

附图是参数，我算了，M值没这么大。请网友也算算。

JINLIANG · 发表于 2012-4-13 08:14

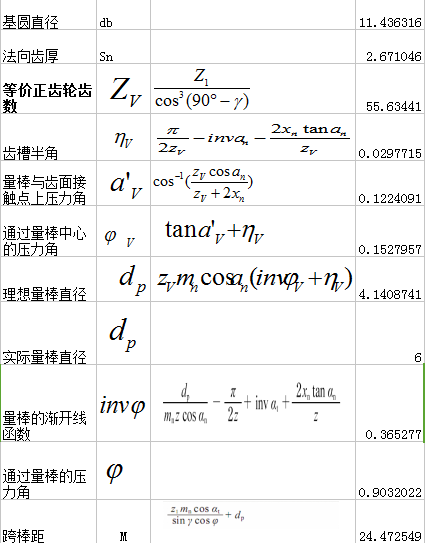

我算M值=24.47

woodee · 发表于 2012-4-16 11:44

JINLIANG 发表于 2012-4-13 08:14

登录/注册后可看大图

我算M值=24.47

JINLIANG · 发表于 2012-4-16 20:31

本帖最后由 JINLIANG 于 2012-4-16 20:36 编辑

woodee 发表于 2012-4-16 11:44

登录/注册后可看大图

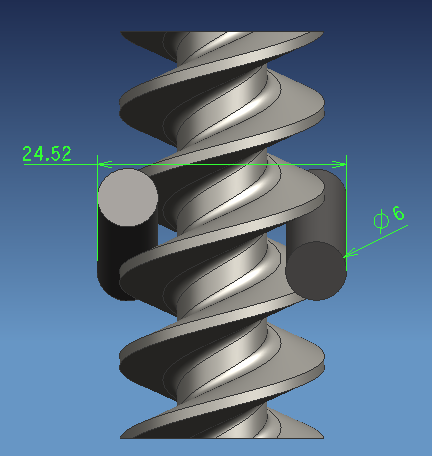

比我算的大点，比日本人算的小点。我是按齿轮公式算的，螺旋角90度减蜗杆螺旋角。我用SW做三D，可用量棒不能相切。后按量棒中心距及量棒接触时的倾角在数模上对了一下，按日本图量棒与蜗杆的间隙。

汇安人才 · 发表于 2012-8-7 22:21

光靠计算没有用的，那个值肯定是经验值来的

zbq2334 · 发表于 2015-10-16 15:42

2012年的问题，今天偶尔逛论坛看到。如果齿厚减薄量是轴向减薄量，我计算的M值就是日本图纸上的24.72
jinliang大可用sw验证一下。时隔3年多，不知jinliang大是否还从事此工作？

zbq2334 · 发表于 2015-10-16 16:33

如果齿厚减薄量为轴向减薄量

zbq2334 · 发表于 2015-10-17 08:49

非常同意mrmrw对5楼的点评！

perry · 发表于 2015-11-10 11:23

我算的是 24.842啊，你们是怎么算来的，望帮助

hxhzzg1 · 发表于 2016-1-7 11:26

JINLIANG 发表于 2012-4-16 20:31

登录/注册后可看大图

比我算的大点，比日本人算的小点。我是按齿轮公式算的，螺旋角90度减蜗杆螺旋角。我用SW做三D，可用量棒 ...

我计算也是24.47
