请教：这个德国齿轮图纸参数截屏

开心 · 发表于 2012-3-4 10:53

我算下来很接近哦：W=7.595-7.512

zhr131400 · 发表于 2012-3-4 11:08

zhr131400 发表于 2012-3-4 09:50

登录/注册后可看大图

楼主，您的转为系数有没有加上啊

是呀：X0.35

zhr131400 · 发表于 2012-3-4 11:37

使用KISSsoft计算，完全符合！

dyzch · 发表于 2012-3-16 19:28

qdtruck 发表于 2011-12-21 16:26

登录/注册后可看大图

你那个齿厚是理论值，是不带侧隙的。齿厚减薄，以便留出侧隙。齿厚给了负差，齿厚减薄了，比理论的薄了。这 ...

版主，有没有齿轮修行方面的资料啊，齿向修鼓和齿廓修薄，您有这方面的计算依据吗？发给我一份可以吗？

sadzhli · 发表于 2012-3-16 20:43

你计算时，没有加变位系数，^_^

feifeigee · 发表于 2012-3-19 10:54

sadzhli 发表于 2012-3-16 20:43

登录/注册后可看大图

你计算时，没有加变位系数，^_^

变位系数加了！

yuuing · 发表于 2012-4-7 17:46

qdtruck 发表于 2011-12-21 13:56

登录/注册后可看大图

这个齿轮的公法线就是7.531-7.578，K=3时，是图纸给定的。你根据啥计算的？

请教下这位专家，你截屏的软件（计算公法线长度和公差）是什么名字啊？能上传共享下不？

niuershiye · 发表于 2012-4-7 20:41

feifeigee 发表于 2011-12-21 15:03

登录/注册后可看大图

我根据化工版《齿轮转动设计手册》第77页计算公式编了一个excel计算器，算出来是k取3时，Wk=7.62459。而我 ...

是的，无侧隙的W3 =7.6246 。

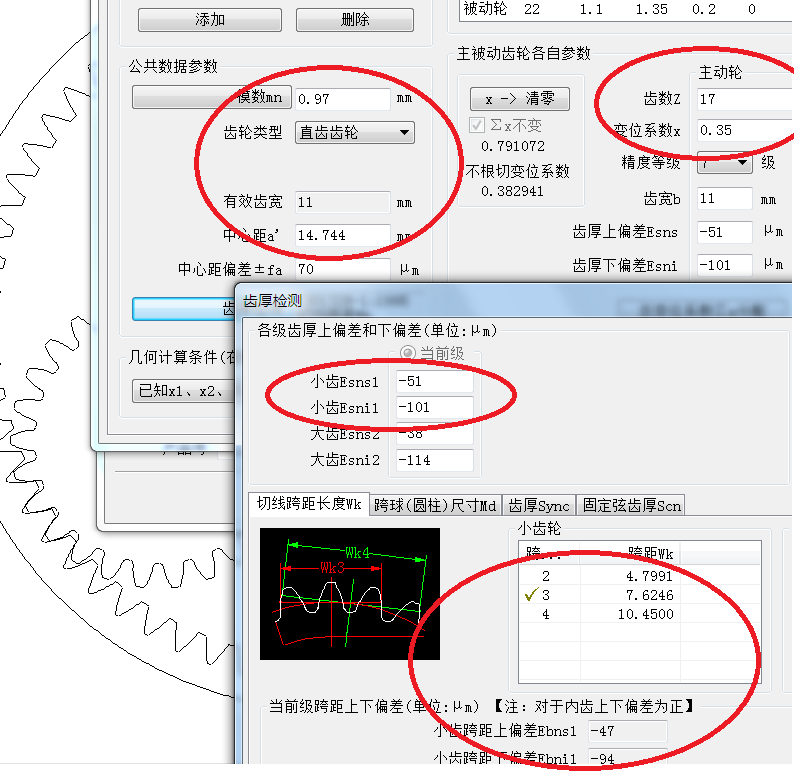

下图是符合原图的数据：
7.6246-0.047 = 7.578

yuuing · 发表于 2012-4-8 09:46

niuershiye 发表于 2012-4-7 20:41

登录/注册后可看大图

是的，无侧隙的W3 =7.6246 。
下图是符合原图的数据：
7.6246-0.047 = 7.578

请教下版主，这款齿轮加工出来检测时，公法线的范围是：7.625--7.578 还是 7.578----7.031？
还有公法线的公差0.047、F``i， f`i 这些数值都是查精度等级表查出来的还是根据自己功能需求计算出来的？

meng198599 · 发表于 2012-4-9 20:48

请问为什么公法线计算值比我计算的要小，百思不得其解！
原本是粉末冶金的制造的，现在想塑化
