行星轮系中变位系数计算？？？？

jane668

本人碰到个难题，由于平时没有接触的齿轮传动，所以计算齿轮的公式都忘记了，论坛的各位老师帮我计算一下，非常急！

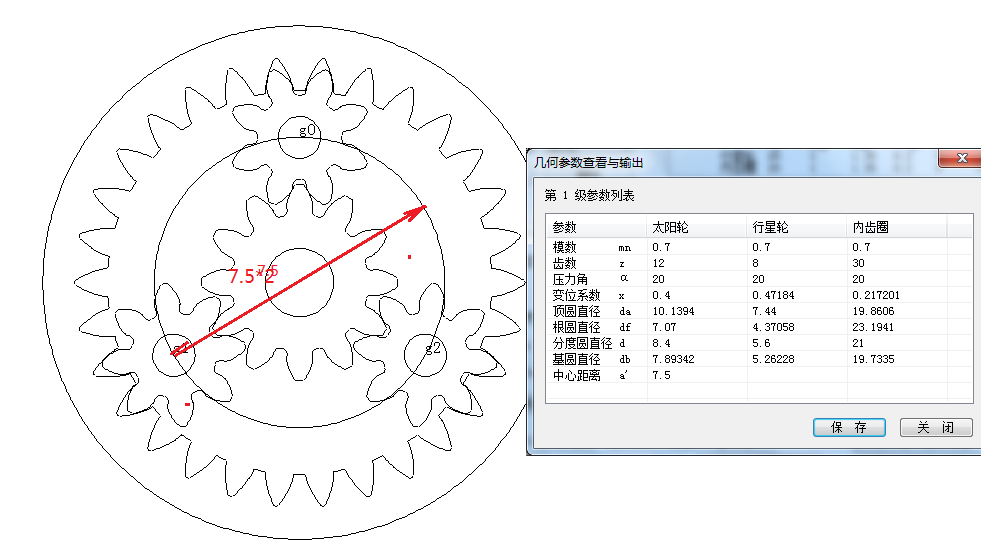

行星轮系中（塑料），太阳轮齿数12，齿顶圆9.5，齿根圆6.2；行星轮齿数8，齿顶圆7.5，齿根圆4.5；内齿轮齿数30.
我们取模数0.7（不知道是否对），太阳轮和行星轮中心距为14.5.

现在三个齿轮的变位系数怎么计算？各为多少？？？

niuershiye

、

jane668

非常感谢楼上的老师这么快就帮我计算了变位系数，本人还有个问题，我上面的行星轮系已经是现有的产品，我们现在要做齿轮，太阳轮和行星轮的中心距是7.25（上面问题中14.5没有除2），太阳轮的外径（齿顶圆）是9.5，齿根圆6~6.3，如果满足这些参数，我们该如果改系数，请老师帮忙,非常感谢。

jane668

我根据我现有产品的尺寸并根据CAXA软件得到变位系数为，太阳轮X为0，外径9.6，内径6.2；行星轮X为0.35，外径7.45内径4.4；
，内齿圈X为0，内径19.6，外径22.8，这样三个轮子没有干涉。
不知道对不对？

minzi

测量的尺寸是会有误差的，如齿顶圆是减了公差的，公法线是减了侧隙公差的。
如果是自己测绘搞产品需要重新设计计算齿轮，包括材质的选用。如果是外加
工的齿轮，则需要提供图纸技术要求。

jane668

行星轮中的内齿圈属于内齿轮吗？在CAXA软件中是不是选择内齿轮？

qdtruck

大家都算算，这个机构的重合度无论如何优化，只有1.06左右（太阳轮/行星轮），塑料齿轮的重合度设计只有如此？

jane668

第一个老师算的太阳轮的尺寸和中心距尺寸与我现有的尺寸有偏差，我们现有产品中心距为7.23~7.3之间，太阳轮的齿顶圆为9.6

jane668

各位老师好，我现在重新做了调整：太阳轮X=0，齿顶9.6，齿根6.2,；行星轮X=0.35，齿顶7.45，齿根4.4；内齿圈X=0.2，齿顶19.6.，齿根22.8.  三维模拟后，没有干涉。不知道合理不合理？

jane668

重新做了调整的尺寸跟我们现在的零件尺寸吻合。
