i滚齿与剃齿相关的问题

陆壹 · 发表于 2011-12-17 20:10

您需要登录才可以下载或查看，没有账号？注册

x

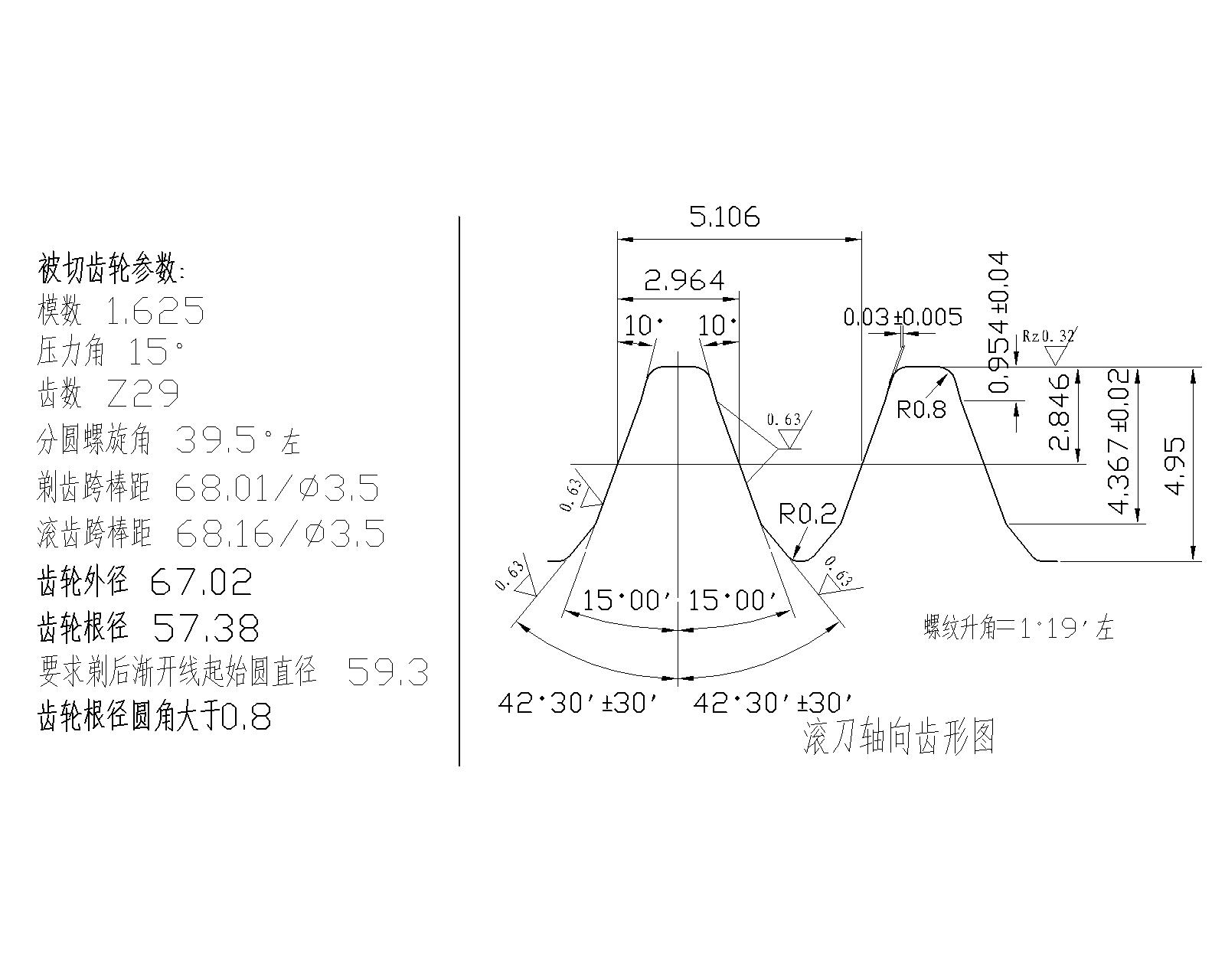

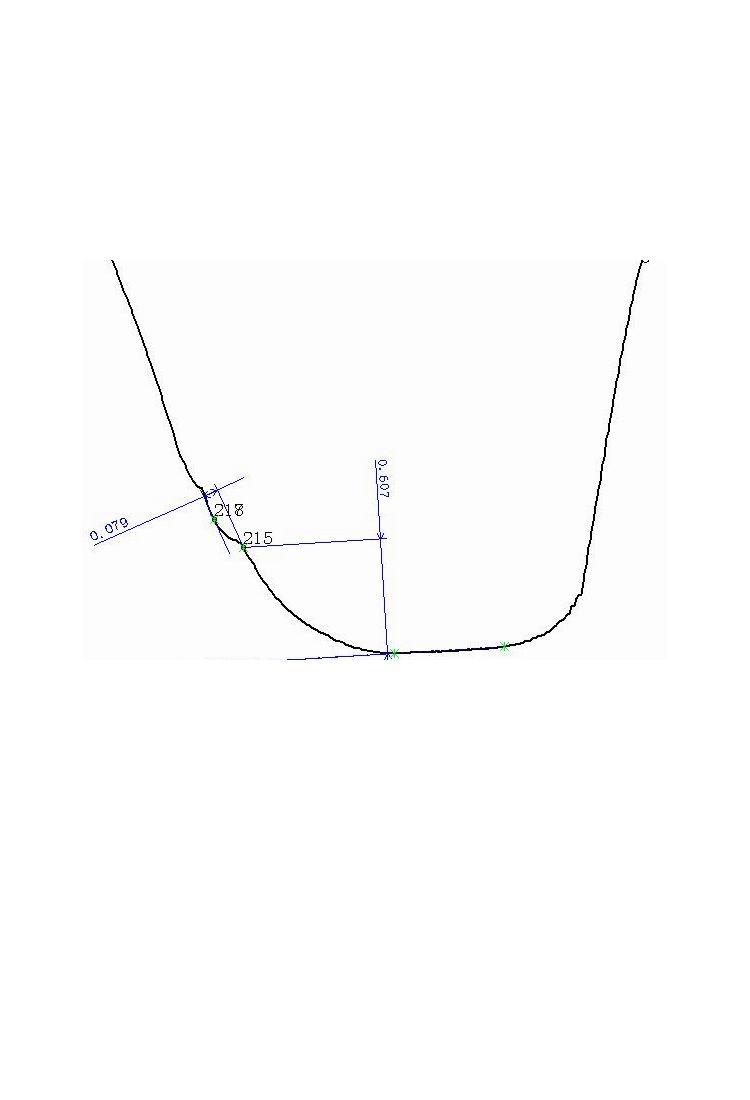

最近遇到一个i滚齿与剃齿相关的问题，即滚后齿形、齿向、挖根、跨棒距都是符合工艺规定，就是剃齿后在齿轮根部一侧有0.08左右的台阶，另一侧没有台阶；请大家帮忙分析一下形成的原因和解决方法？（附图4张）

tuyeye · 发表于 2011-12-17 21:35

滚齿由于是不连续包络的，少齿数大模数的都要对中，这个对齿根的挖根有很大的影响
至于解决方法肯定有的，最笨的就是拿个砂轮片手工慢慢把台肩磨掉，有格里森磨齿机的话可以放上面磨。。。。

liwangyn · 发表于 2011-12-19 17:44

tuyeye 发表于 2011-12-17 21:35

登录/注册后可看大图

滚齿由于是不连续包络的，少齿数大模数的都要对中，这个对齿根的挖根有很大的影响
至于解决方法肯定有的， ...

少齿数，大模数的具体数值是多少？我做1.7--2.5之间的模数，齿数有多又少，齿轮不对中的后果有多大？比如像剃后出台。

NGCQE · 发表于 2011-12-19 21:41

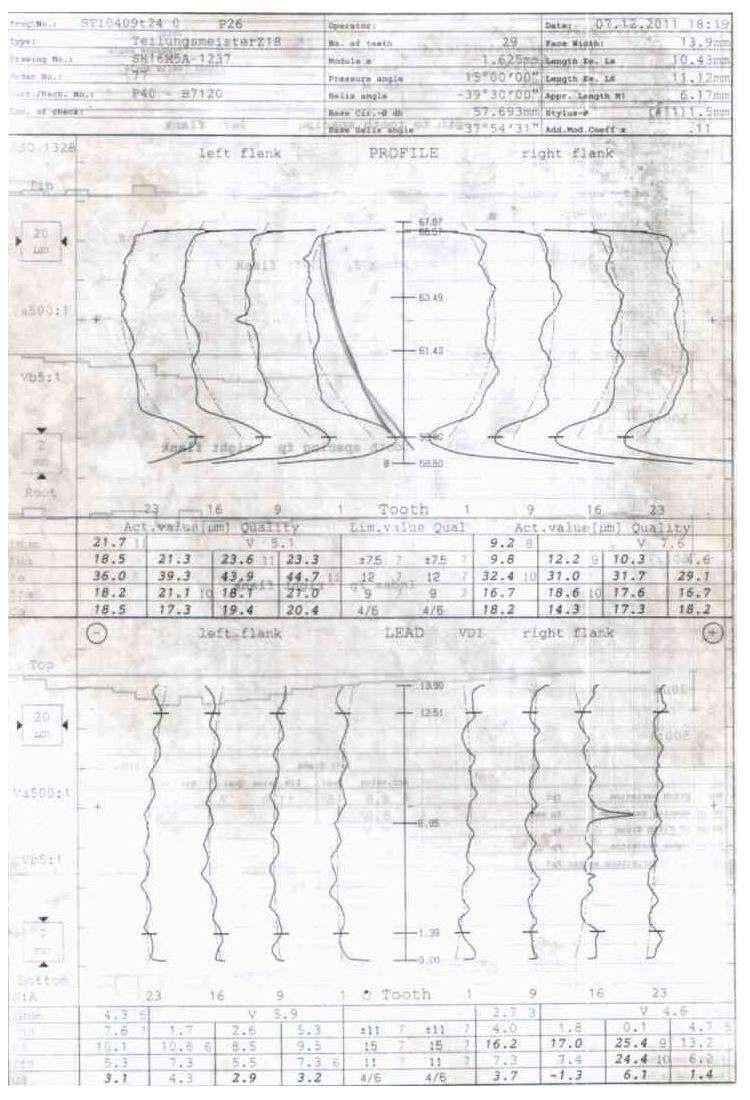

从剃齿后计量报告看，左齿面齿形斜率偏差超差过大且顶部偏正，右侧齿形迹线基本为一竖直线，据我分析，估计应该是左齿面少切，右齿面过切造成的，就是剃齿时齿面两边的剃齿余量不均匀，一边大，一边小。

陆壹 · 发表于 2011-12-21 19:28

sunce315 · 发表于 2013-1-8 08:59

估计与滚齿时没有将工件对中有关系

陆壹 · 发表于 2013-1-10 18:08

NGCQE 发表于 2011-12-19 21:41

登录/注册后可看大图

从剃齿后计量报告看，左齿面齿形斜率偏差超差过大且顶部偏正，右侧齿形迹线基本为一竖直线，据我分析，估计 ...

你说得还有一定道理

lalawo · 发表于 2013-1-10 21:10

左齿面少切、右齿面正常。是滚刀窜偏啦造成的：）

而左齿面为什么少切？这就是对刀时用滚刀（右旋）第二齿对刀有关。或者说用到边牙啦
