哪位有这款蜗杆计算软件

周四状 · 发表于 2011-12-10 10:05

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

哪位有这款蜗杆计算软件请帮忙给兄弟发一份吧！！！！
gf16899@126.com

meng198599 · 发表于 2011-12-11 22:22

谢谢各位分享了

wanghuang117 · 发表于 2011-12-13 20:52

哪里编的软件？

蓝色冰雪 · 发表于 2012-5-11 08:45

我也想找，我公司做蜗轮蜗杆，哎，

pacinozhang · 发表于 2013-3-22 13:27

可否也給我一份，謝謝
dear.mitchell@aol.com

ydj123456 · 发表于 2013-11-9 11:00

可以给我一份吗 495696231@qq.com

周四状 · 发表于 2016-1-28 21:42

哪位大侠有这款蜗杆软件。

周四状 · 发表于 2016-1-31 16:31

自己顶一下

hyfjy · 发表于 2016-1-31 17:27

周四状发表于 2016-1-31 16:31
自己顶一下

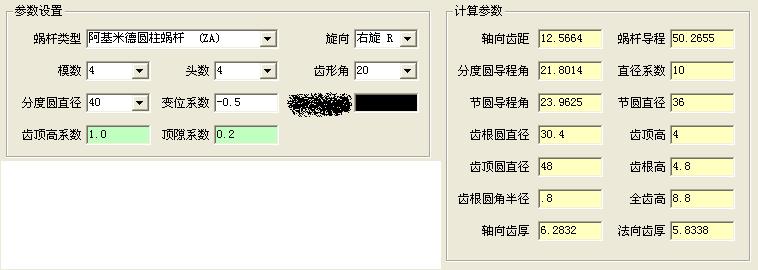

计算软件的界面：

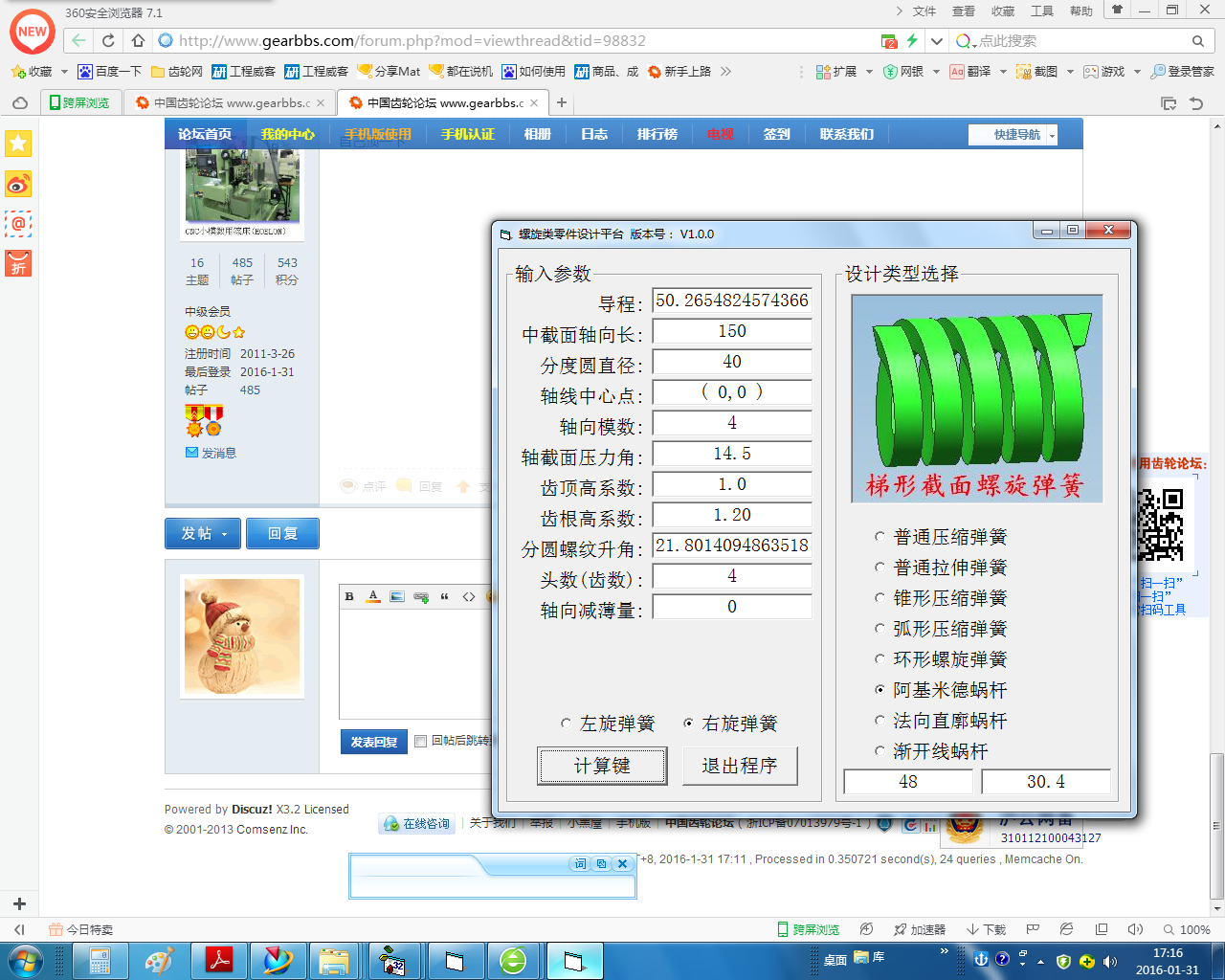

设计后在UG中直接建模：


hyfjy · 发表于 2016-1-31 17:29

本帖最后由 hyfjy 于 2016-1-31 17:34 编辑

   阿基米德蜗杆计算记录
软件作者:hyfjy  计算日期:2016-01-31

输入数据:
      导程T= 50.2654824574366
中截面轴向长H= 150
  分度圆直径D= 40
轴线起始点座标=(0,  0)
   轴向模数M= 4
轴向压力角= 14.5
齿顶高系数= 1
齿根高系数= 1.2
分度圆螺纹升角= 21.8014094863518
   螺纹旋向:右旋
   螺纹头数= 4
轴向减薄量= 0

计算结果:(本次计算为阿基米德蜗杆)
梯形截面螺旋外径: 48
梯形截面螺旋内径: 30.4
有效齿形起始位置: 4.2
有效齿形终止位置: 146.1

设计蜗杆大径: 48
设计蜗杆小径: 30.4
蜗杆轴向齿厚: 6.28318530717958
当量变位系数: 0

计算时间:17:12:16

对于蜗杆类零件的建模，因其齿面相当复杂，如果是精确建模，必须先计算出齿面上各点在空间的位置，然后利用这些离散点进行建模，如果仅用扫掠的办法，当螺旋角较大时，扫掠是错误的结果。
