德国格里森磨齿机承接磨削

dlchilun · 发表于 2011-12-10 08:32

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

承接齿轮磨削

德国格里森磨齿机 P1000G 精度可达3级，理想状态下可达2级。

磨外齿：最大加工外齿模数 35 mm ，最大加工外径 Φ1000 mm ，最大磨削深度 80 mm，最大测量直径 Φ1000 mm ，X轴行程 700 mm ，Y轴行程 300 mm，    Z轴行程 1000 mm ，A轴行程 ±45 度，工作台直径 Φ800 mm ，工作台内径 Φ320 mm ，工作台最大负载 10000 kg ，尾架行程 900 mm
磨内齿：磨削深度 45 mm ，最大磨削外径 Φ1500 mm ，最小磨削内经 Φ400 mm ，最大齿轮宽度 400 mm ，X轴行程 415 mm ，Z轴行程 1000 mm ，A轴行程 ±10 度

联系电话：0537-3472907    0537-3472185
联系人：汤经理  王经理

challenge · 发表于 2011-12-18 08:15

本帖最后由 challenge 于 2011-12-18 08:27 编辑

工作台和砂轮轴最大转速多少?砂轮最大安装直径多少？砂轮线速度？
冷却水箱容积多少？冷却泵的流量及扬程多少？
可否磨削和修正齿形齿向扭曲（三截面不同压力角和螺旋角）？如何实现？？
齿形齿形鼓形量如何修正？？
偏磨补偿如何实现？？
砂轮修整器的结构？齿面和外圆如何修整？？
最重要的2级精度如何保证稳定保持？
如果考核齿形、齿向、齿距累积和齿圈跳动的CPK能达到多少（按ISO 5级精度标准考核）？？

注：本人目前对汽车齿轮珩磨内孔和强力珩齿工艺非常感兴趣，如果大家有好的资料，还请给予分享，不胜感激。如有实际应用的案例最好。同时也欢迎相关设备厂商一起交流探讨，若时机成熟，进行项目合作。

Q50714623 · 发表于 2012-4-17 09:46

degongmoju · 发表于 2012-5-31 10:14

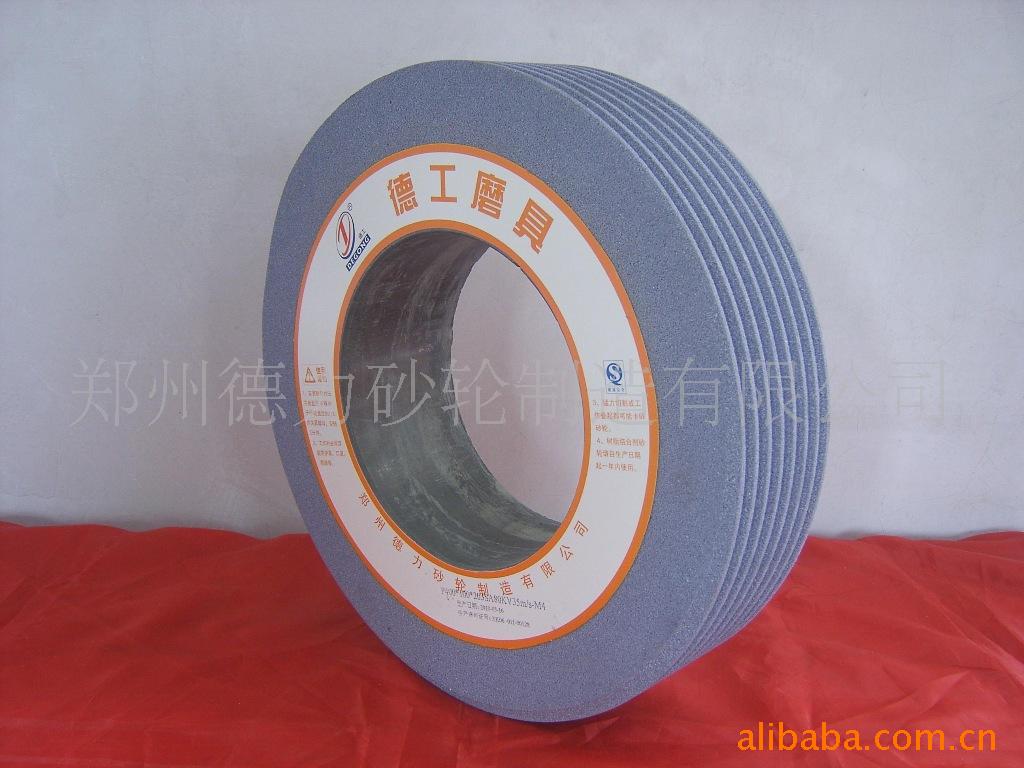

看看我公司的蜗杆磨砂轮吧，13939065543。

精密磨削 · 发表于 2012-10-19 11:41

精工砂轮，精品制造，是目前国内一家融合日本，台湾，德国砂轮技术的厂家，可与国内国外任何陶瓷砂轮厂家相比，具有优秀的性价比，合理配套生产工艺，多年来取代进口砂轮，在行业上默默无闻。而磨齿砂轮一直作为公司的主打产品，在国内同行中有着不错的口碑，欢迎磨齿产假了解咨询磨齿方面的磨削技术，以及配套经验，我们将以最好的性价比提供你们更合理的磨削方案。咨询电话：18624908389

kuihuakeji · 发表于 2012-11-15 14:28

不错，

hjz · 发表于 2016-10-31 09:49

路过，看看

battydi · 发表于 2016-12-5 22:22

谢谢楼主分享

sanyy · 发表于 2016-12-7 14:45

challenge 发表于 2011-12-18 08:15
工作台和砂轮轴最大转速多少?砂轮最大安装直径多少？砂轮线速度？
冷却水箱容积多少？冷却泵的流量及扬程 ...

书呆子有机会还是去现场学习一下

hadis · 发表于 2017-4-12 13:40

哪里的设备？
