NILES蜗杆磨齿形出台，付滚齿磨齿报告，讨教其原因

liwangyn · 发表于 2011-12-8 18:24

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 liwangyn 于 2011-12-8 18:37 编辑

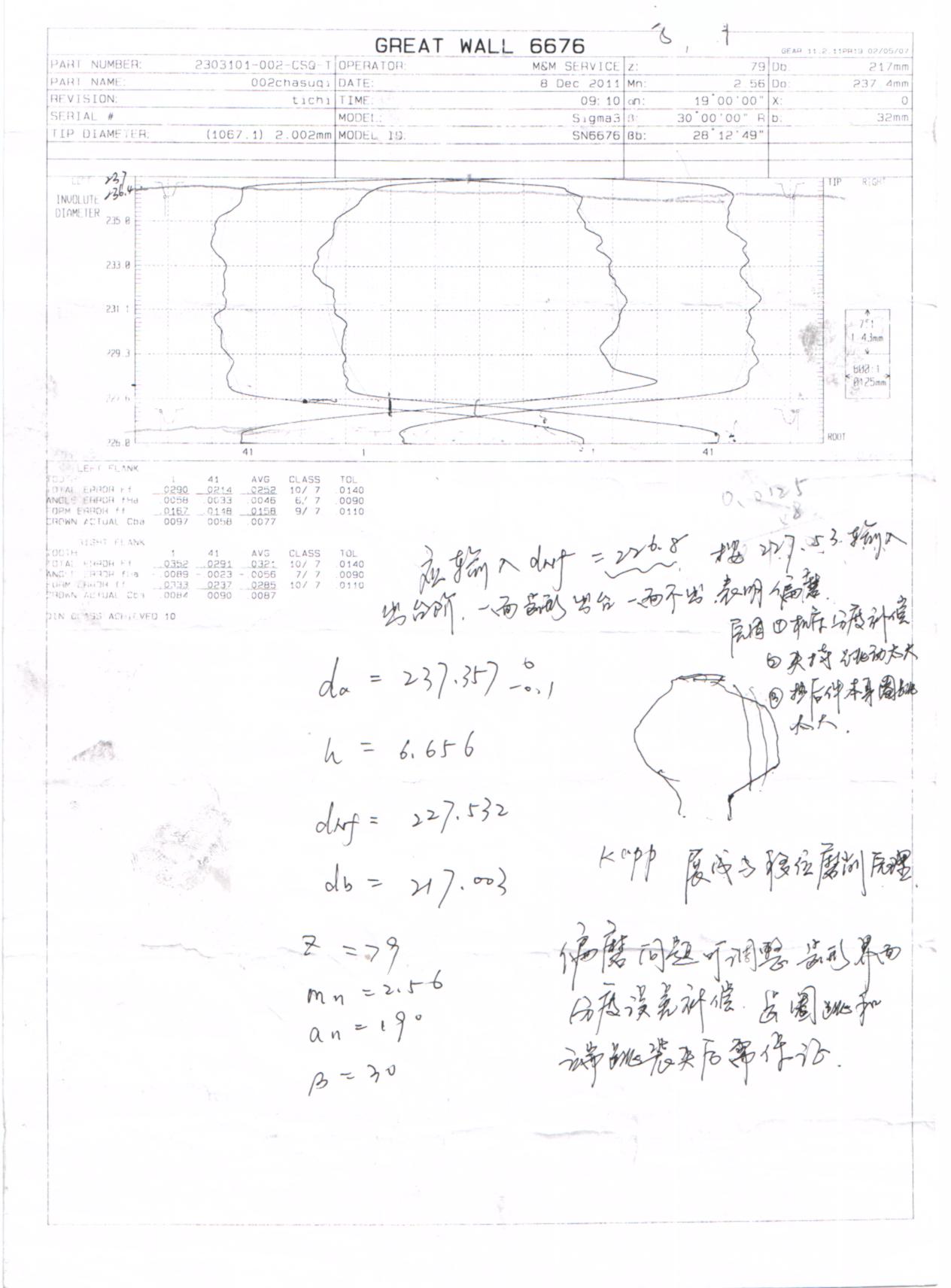

如题，磨齿右齿面未到渐开线起始圆且出台严重，并附有磨前滚齿报告，
热后车夹外圆车内孔，然后磨齿一侧齿面出台，分析何种原因？

chendingbin · 发表于 2011-12-8 21:30

偏磨是肯定的了，不知你们用的是什么滚刀，是不是留磨滚刀。滚刀设计留磨量是不是合适。如果太小根部就会有台阶的。

liwangyn · 发表于 2011-12-9 18:50

留磨滚刀啊，齿厚单边10丝的量，滚齿报告可以看到留得挖根量啊，我从靠近齿根开测的。你们留磨量是多少啊，就类似我们这个模数的件？还有偏磨可以调机床补偿吗？磨齿机检测齿槽和砂轮的对刀，及滚齿累积是怎么探测计算那么精确的？这个机床是新买的，我没接触过。。。

创新 · 发表于 2011-12-14 02:01

可能是砂轮没有修好的原因

zouguosen · 发表于 2011-12-17 21:21

你图纸上DNF是如何算出来的啊？

challenge · 发表于 2011-12-18 07:21

本帖最后由 challenge 于 2011-12-18 07:25 编辑

1. 可能是单边磨削，首先确认是否是单边磨削。X向退刀至正常加工余量的一半左右，磨完工件看两齿面是否大致相同，如果一齿面能磨削到，另一齿面未磨到，就可证明肯定是单边磨削，即所谓的偏磨，如此只需在对偏磨做补偿即可。
2.可能砂轮质量问题：a.砂轮质量问题，可更换砂轮试试；b.砂轮修形未修好，可尝试多次修整砂轮；c.磨削余量大，砂轮脱落严重，多增加一刀或降低磨削进给速度和砂轮线速度。

liwangyn · 发表于 2011-12-18 09:53

challenge 发表于 2011-12-18 07:21

登录/注册后可看大图

1. 可能是单边磨削，首先确认是否是单边磨削。X向退刀至正常加工余量的一半左右，磨完工件看两齿面是否大致 ...

你的解释很有道理，谢谢！

degongmoju · 发表于 2012-8-22 10:02

从我的感觉来说应该是砂轮的原因造成的，应该是砂轮的保持性不好。13939065543

浮云骑士 · 发表于 2022-3-2 16:08

磨偏了
