行星减速机二三级数据

agamer

减速机的第二级数据:M=2.5  太阳轮Za=19,行星轮Zc=29(实测跨4齿公法线为27.08);内齿Zb=77,中心距为61;
减速机的第三级数据:M=3     太阳轮Za=19,行星轮Zc=26(实测跨3齿公法线为23.7);内齿Zb=71,中心距为69;

请前辈帮我算一下变位系数怎样分配才最合理.感激不尽.

niuershiye

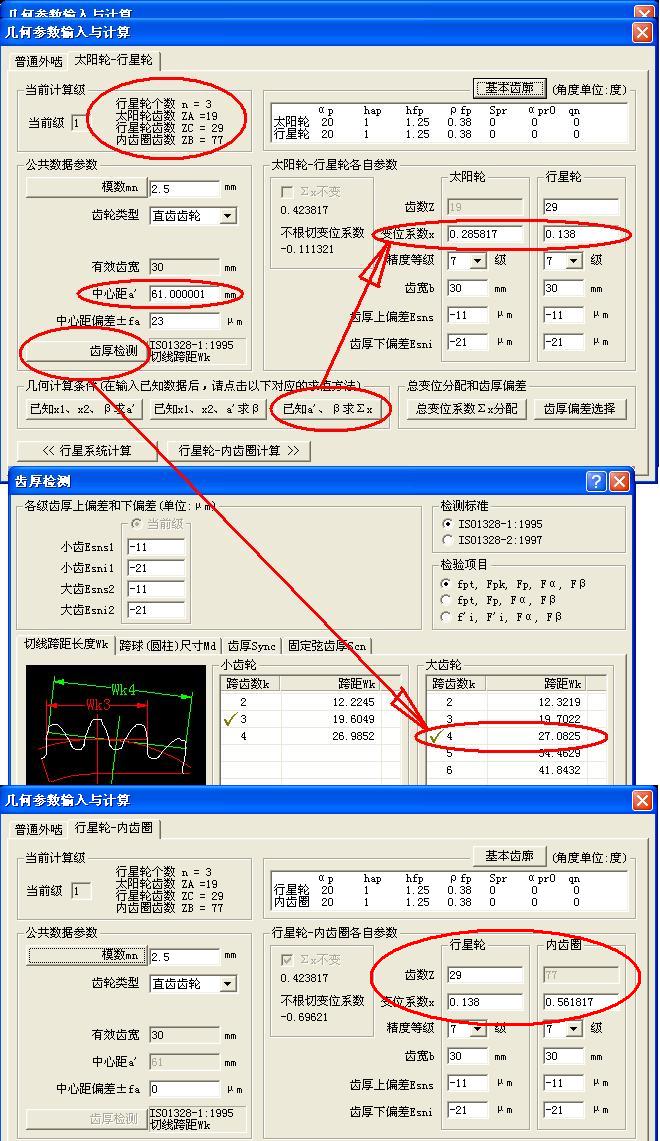

19-29-77 的计算过程 。

niuershiye

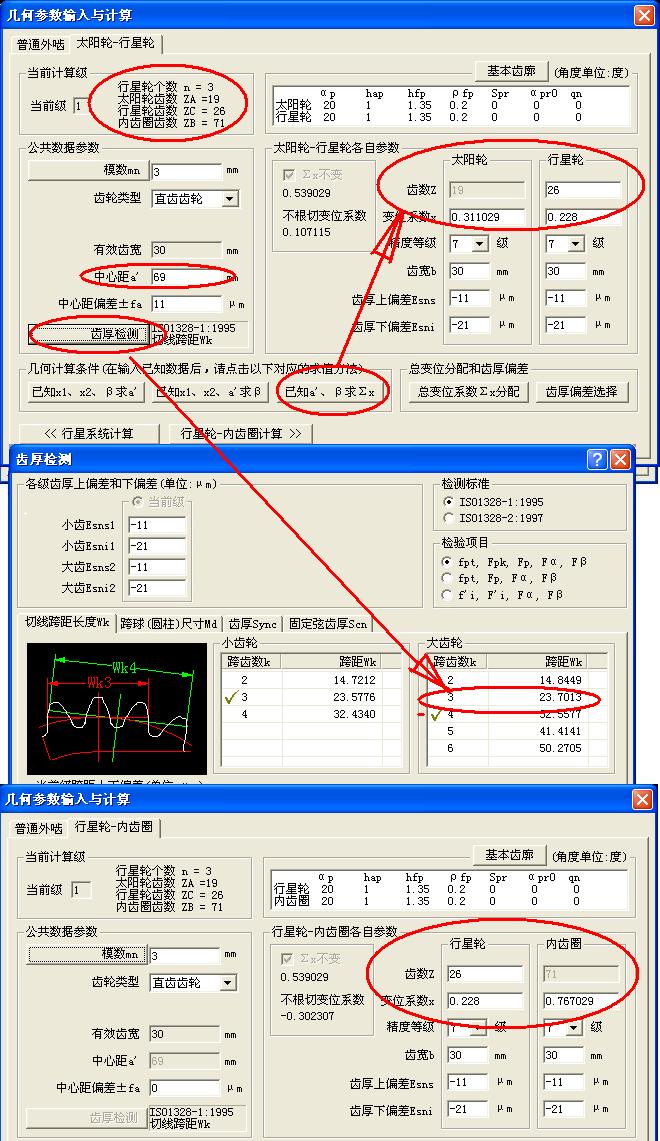

19-26-71 的计算过程

agamer

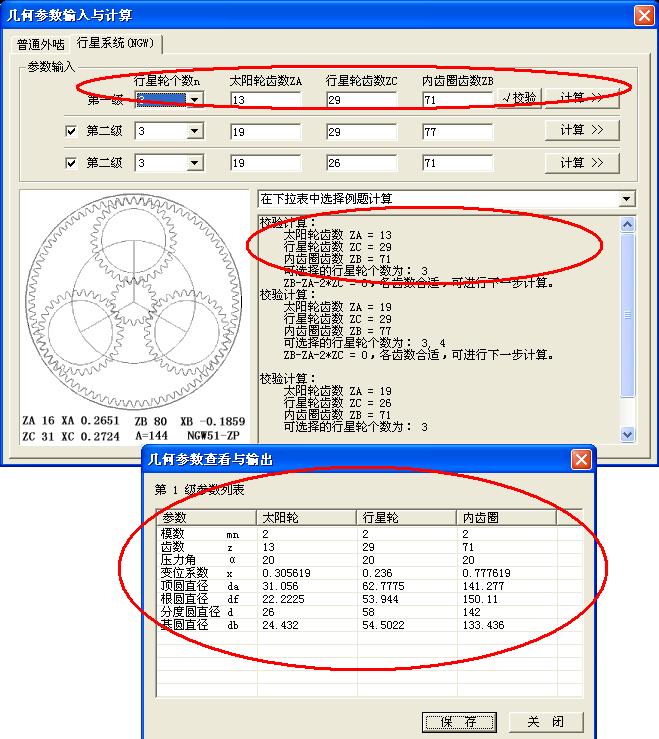

麻烦牛老再帮我算一下第一级的:M=2  太阳轮Za=13  行星轮Zc=29(跨4齿公法线为21.8),内齿Zb=71,中心距为43

谢谢!

祝您身体健康!

niuershiye

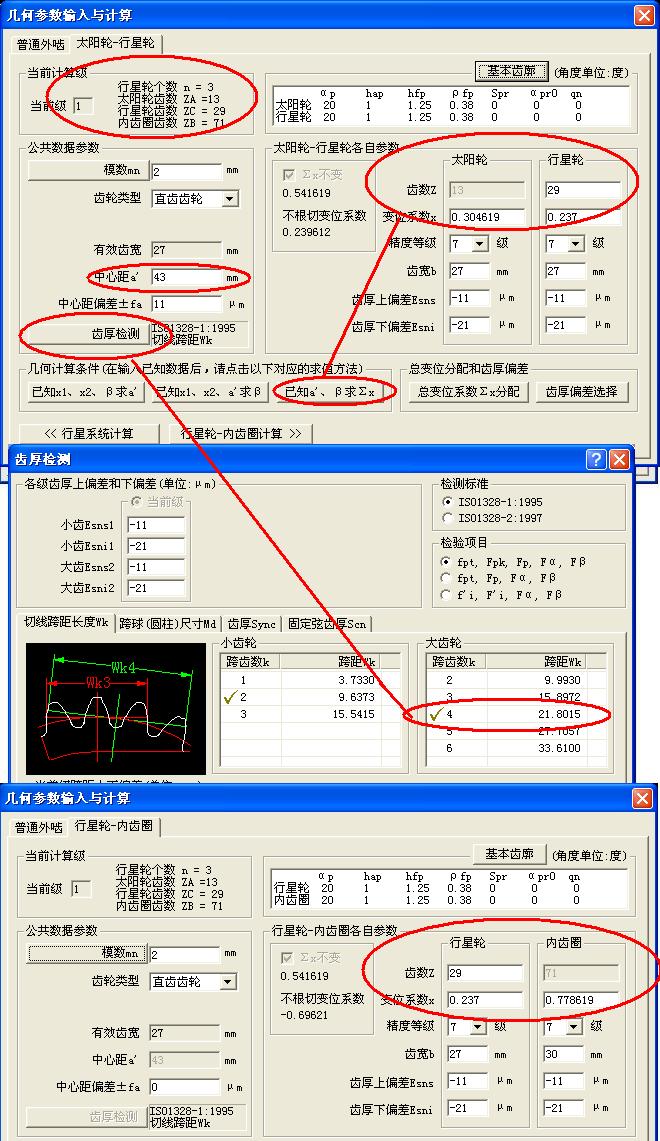

麻烦牛老再帮我算一下第一级的:M=2  太阳轮Za=13  行星轮Zc=29(跨4齿公法线为21.8),内齿Zb=71,中心距为43

谢谢!

祝您身体健康!
agamer 发表于 2009-3-10 10:22


登录/注册后可看大图

niuershiye

这三级参数原设计的比较合理 ！

niuershiye

上面行星计算部分是2009-03 新增加的功能 。
绘图部分也即将完成 ！
对塑料齿轮更适合 ，因为还提供了切割部分 。

agamer

您老这用的是什么软件啊?市面上有买么?

agamer

为什么牛老给的第一级参数每次都不一样啊?

niuershiye

为什么牛老给的第一级参数每次都不一样啊?
agamer 发表于 2009-3-10 11:36


登录/注册后可看大图

xc  相差0.001 ， 是第二次记错了 ！ 基本没什么影响 。
