如何设计大轴交角弧齿锥齿轮副

hyfjy · 发表于 2011-12-7 21:25

您需要登录才可以下载或查看，没有账号？注册

x

有位朋友提出能否设计轴交角为120度的弧齿锥齿轮，经计算，在一般的机械加工中，如果大轮的节锥角超过90度，就形成为内齿轮，我不觉得可以在普通的机床上可以加工出这类零件，故提出如果轴交角为120时，必须控制大小轮的齿数，使得计算的结果让大轮的节锥角小于90度。做了一对试试。

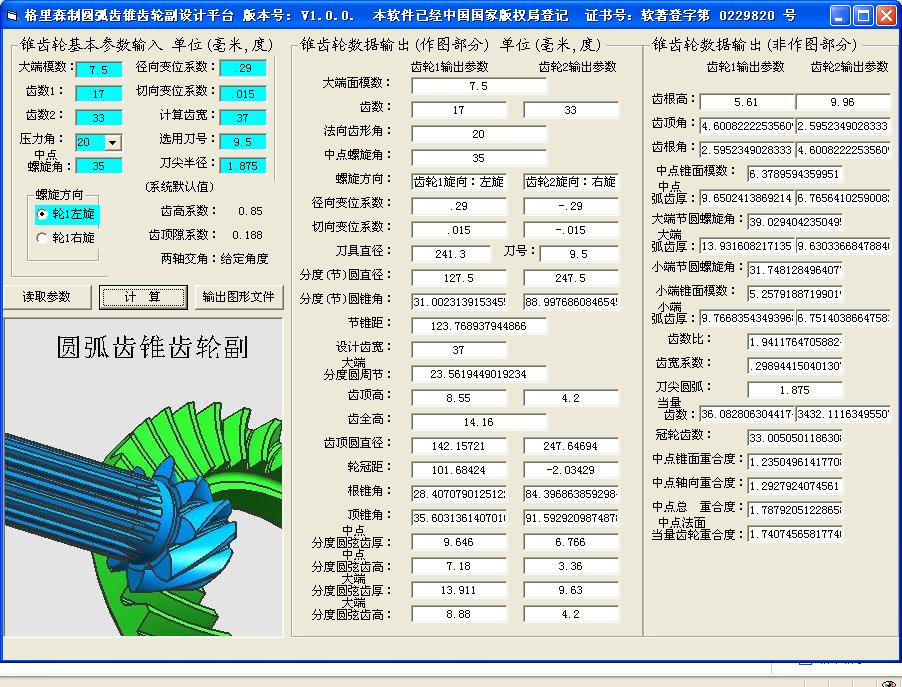

计算的界面如下：

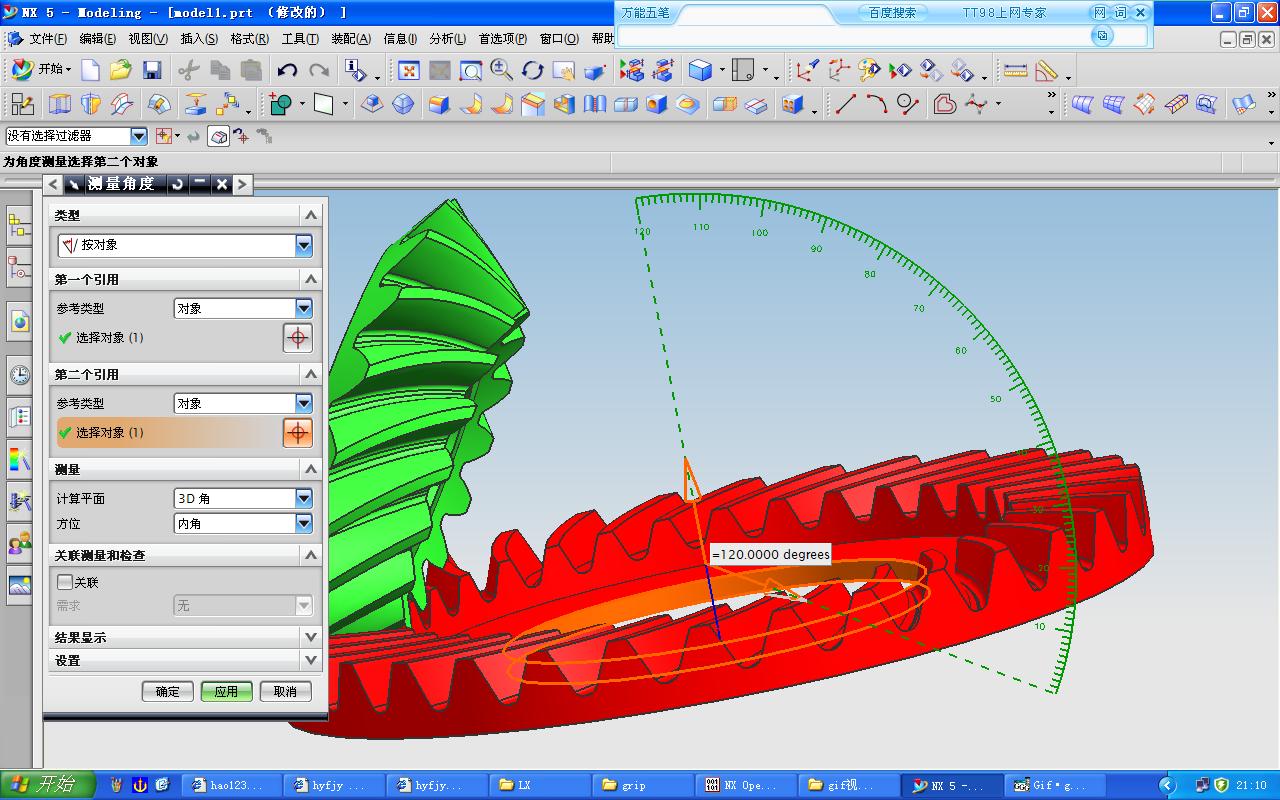

三维图如下：

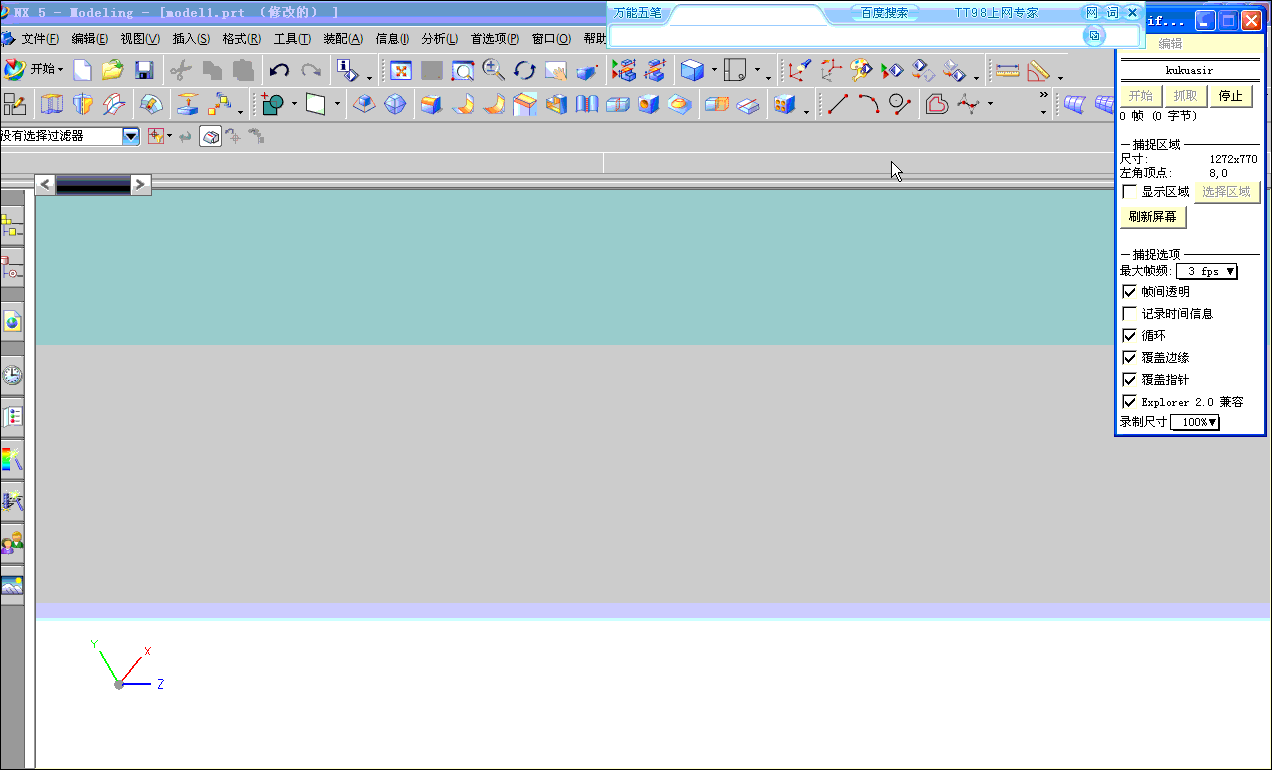

建模的过程如下：

可见从三维制图建模的角度说是没有太大的问题的。

hyfjy · 发表于 2011-12-7 21:41

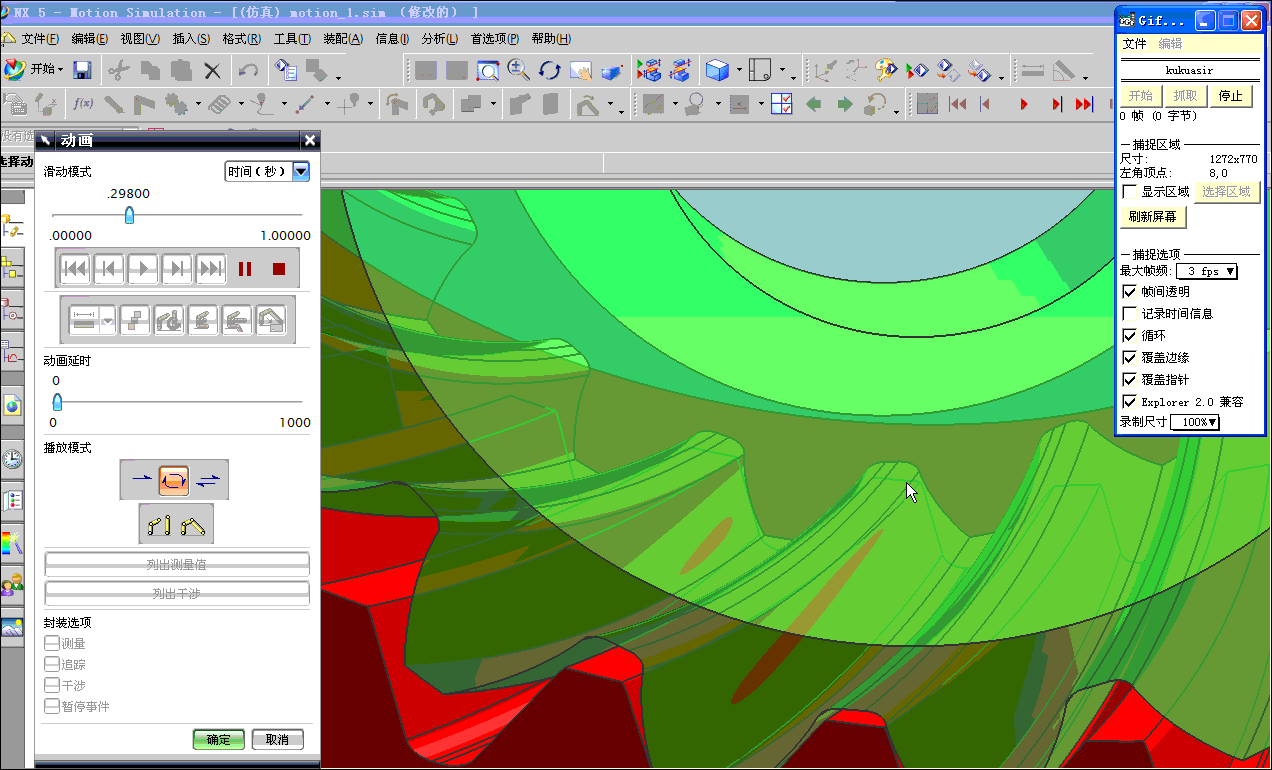

最后完成了运动仿真，可以看到建模的接触质量。


Mrlilili · 发表于 2024-3-15 16:43

大师，请教一下参数计算是用的什么软件呢
