优化修缘角的问题

流光醉影 · 发表于 2011-12-6 11:10

您需要登录才可以下载或查看，没有账号？注册

x

在优化滚刀修缘角时，在满足修缘宽度的情况下，修缘高度满足不了，比如修缘高0.5，修缘宽0.1，在满足修缘宽度0.1的时候，计算的修缘高度为0.45，这样可以不？在优化时是不是满足修缘宽度的为条件，修缘高度比要求的小一点也是可以的（满足渐开线啮合长度的问题）？

流光醉影 · 发表于 2011-12-6 11:17

还有就是修缘宽度是只齿顶圆上弧长减少量还是水平方向上的？请各位大侠指教~

fengyouliang · 发表于 2011-12-6 19:13

我也请教一下，一般图纸上给的齿顶修缘0.5X45°，0.5指的是宽度还是高度

流光醉影 · 发表于 2011-12-7 08:24

fengyouliang 发表于 2011-12-6 19:13

登录/注册后可看大图

我也请教一下，一般图纸上给的齿顶修缘0.5X45°，0.5指的是宽度还是高度

如果是0.5X45°，宽度和高度都是0.5

fengyouliang · 发表于 2011-12-7 11:47

流光醉影发表于 2011-12-7 08:24

登录/注册后可看大图

如果是0.5X45°，宽度和高度都是0.5

那45°怎么解释，汉江工具厂与SU设计出的滚刀，齿根修远部分齿形角为53°，而且干出的工件齿顶宽度高度都不是0.5

流光醉影 · 发表于 2011-12-7 13:18

fengyouliang 发表于 2011-12-7 11:47

登录/注册后可看大图

那45°怎么解释，汉江工具厂与SU设计出的滚刀，齿根修远部分齿形角为53°，而且干出的工件齿顶宽度高度都 ...

滚刀修缘角的53°与45°没有直接联系，53°是透过修缘的高度和宽度值算出的，比如0.1X0.5的修缘尺寸，滚刀的修缘角为30°8′

logxing · 发表于 2011-12-7 13:49

fengyouliang 发表于 2011-12-7 11:47

登录/注册后可看大图

那45°怎么解释，汉江工具厂与SU设计出的滚刀，齿根修远部分齿形角为53°，而且干出的工件齿顶宽度高度都 ...

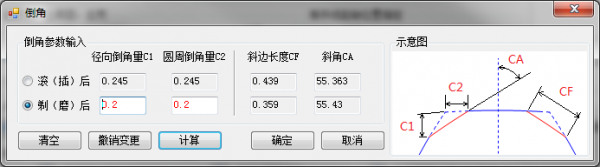

冯工，看SN3中倒角计算的示意图，里面的CA就是你说的45度。
SN3没有直接提供CA输入的功能，但是可以方便的调整径向倒角量C1和圆周倒角量C2来得到希望的CA。

登录/注册后可看大图

流光醉影 · 发表于 2011-12-8 08:00

logxing 发表于 2011-12-7 13:49

登录/注册后可看大图

冯工，看SN3中倒角计算的示意图，里面的CA就是你说的45度。
SN3没有直接提供CA输入的功能，但是可以方便 ...

孟工，C1,C2是水平和垂直方向上距离的吗？还是渐开线长和齿顶圆弧长呢？

logxing · 发表于 2011-12-8 09:00

流光醉影发表于 2011-12-8 08:00

登录/注册后可看大图

孟工，C1,C2是水平和垂直方向上距离的吗？还是渐开线长和齿顶圆弧长呢？

看C1C2的名字和示意图就可以了解了，径向倒角量，圆周方向倒角量。
即半径方向和圆弧方向，这些问题直接问工厂里的人就可以了。

流光醉影 · 发表于 2011-12-8 10:08

logxing 发表于 2011-12-8 09:00

登录/注册后可看大图

看C1C2的名字和示意图就可以了解了，径向倒角量，圆周方向倒角量。
即半径方向和圆弧方向，这些问题直接 ...

恩恩，谢谢哈~
