齿轮传动设计

吕世祥 · 发表于 2011-12-2 14:21

您需要登录才可以下载或查看，没有账号？注册

x


谢谢！
1.输入端为准双曲面锥齿轮，用的小齿轮凸面为工作面。
2.两对齿轮的螺旋方向不对，中间轴的轴向力叠加在一起了。

dc9988 · 发表于 2011-12-2 16:23

你没写清工作时的输出是那个方向,我们也不知轴向力朝那个方向.

吕世祥 · 发表于 2011-12-3 08:26

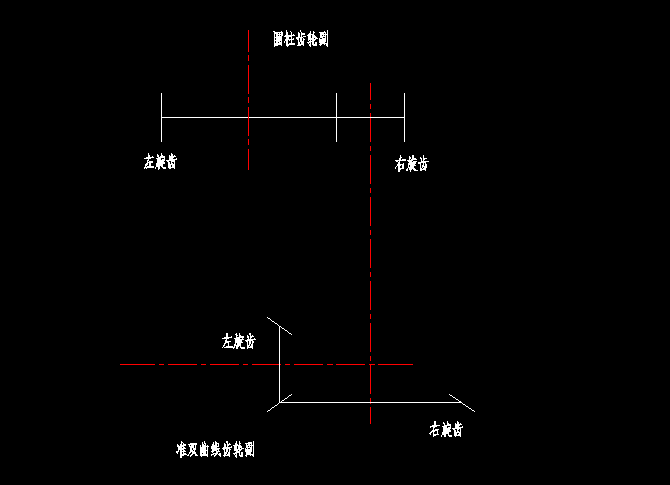

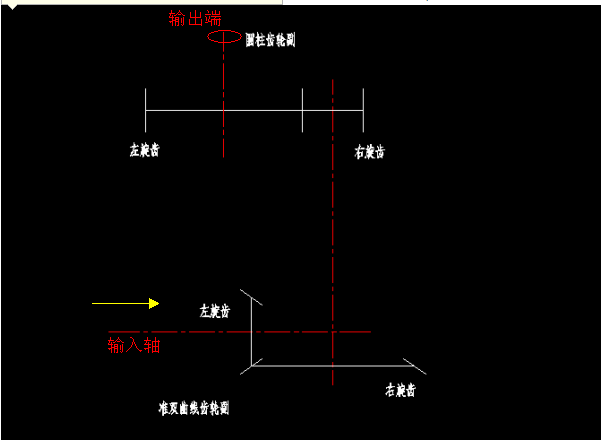

谢谢楼上朋友的关注！再给个详细的传动简图分析下。

吕世祥 · 发表于 2011-12-3 08:30

从上图箭头所示方向观察，工作时，主动齿轮为逆时针旋转。

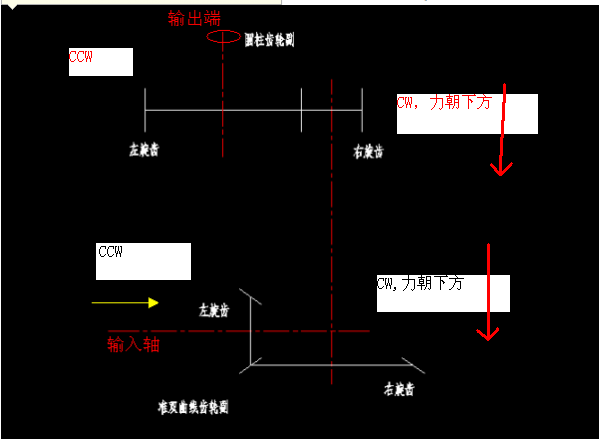

dc9988 · 发表于 2011-12-9 09:38

看我解释的对不对？

土司空 · 发表于 2012-2-10 23:08

右旋的圆柱齿轮因为是主动，所以受力方向应该向上。设计没问题。

沉默之城 · 发表于 2012-2-13 09:05

没毛病，很合理，是楼主看走眼了！

15850445387 · 发表于 2012-3-1 11:33

本帖最后由 15850445387 于 2012-3-1 11:36 编辑

工作时，主动齿轮为逆时针旋转

主从配合中，齿轮的旋向相反，蜗轮蜗杆的旋向一致。

从动轮的轴向力的方向判定不满足左右手定则，必须根据主动轮的轴向力方向判定（从动轮的轴向力方向与主动轮的轴向力方向相反）。

jinyuge · 发表于 2012-7-8 16:15

本帖最后由 jinyuge 于 2012-7-8 16:17 编辑

力应该是均向上向上叠加了！

jinyuge · 发表于 2012-7-8 16:16

再者主动轮应该是凹面驱动的这样旋向就错了
