锥齿轮图纸

hyfjy

跟一个贴，完成以上提供的参数做成的模型。

计算的记录文件：

    弧齿锥齿轮副设计表         软件作者：hyfjy

    本软件已经中国国家版权局登记    证书号：软著登字第 0229820 号
第一部分  输入参数       计算日期:2011-12-17
模数:M= 10.173  齿数: Z=         21            29
法向齿形角:          α= 22.5 度   齿宽中点螺旋角:β= 35 度
螺旋线旋向:        小轮左旋          大轮右旋
径向变位系数:       X  =           .19          -.19
切向变位系数:       Xt =           0             0
齿高系数:           Ha'=         .85  (系统默认值)
顶隙系数:           c' =         .188 (系统默认值)
轴交角:          系统默认两轴夹角为90度
刀具直径Do= 304.8    刀盘号数: 12    刀尖圆弧 r= 2.54325
    第二部分   计算参数输出表(作图部分)
节圆直径          d=             213.633       295.017
节锥角            E=            35.9097230791777  54.0902769208223
节锥距            R=            182.122272785346
齿宽              b=           55
齿顶高           ha=            10.57992      6.71418
齿根高           hf=            8.62670393451333            12.4924439345133
全齿高            H=            19.2066239345133
顶圆直径          D=             230.771245701111            302.892864901107
顶锥角           Ea=            39.83371      56.80222
根锥角           Ef=            33.19778      50.16629
轮冠距           Ak=            141.303273108219            101.378402806379
中点模数         Mm=             8.63690287293565
中点法向模数    Mfm=               7.07493664469071
中点弧齿厚      Sfm=   12.472742970397          9.75382601717651
中点分度圆弦齿厚sm=    12.4698393084347            9.75344418692084
中点分度圆弦齿高hm=    8.81013129798825            5.44894095472746
大端分度圆螺旋角βs=    40.8280095210128
大端分度圆周节  Ps=   31.9594220649689
大端分度圆弧齿厚Sf=    18.0958650012163            13.8635570637526
大端分度圆弦齿厚S大=    18.0816726001221            13.8618019197401
大端分度圆弦齿高h大=    10.8901715764895            6.80969907426689
    第三部分   计算参数输出表(非作图部分)
齿数比 U= 1.38095238095238     齿宽系数F= .301994913410862
齿根角           Of=            2.71194       3.92398
齿顶角           Oa=            3.92398       2.71194
当量齿数Z当= 47.1706380951313  89.9557973650916 冠轮齿数Z冠= 35.8050275799363
中点端面重合度Et= 1.18019927909973  中点轴向重合度En= 1.41932405388095
中点总重合度: E总= 1.84590116428604
中点法面当量齿轮重合度Env=  1.64101287338791
小端面端面模数Ms=  7.1008057458713 建议大端齿根倒圆: R= 3.1 小端齿根倒圆: r= 2.1
小端面分度圆弧齿厚Sx= 12.6310058170793  9.67683334871812   计算时间:20:43:54

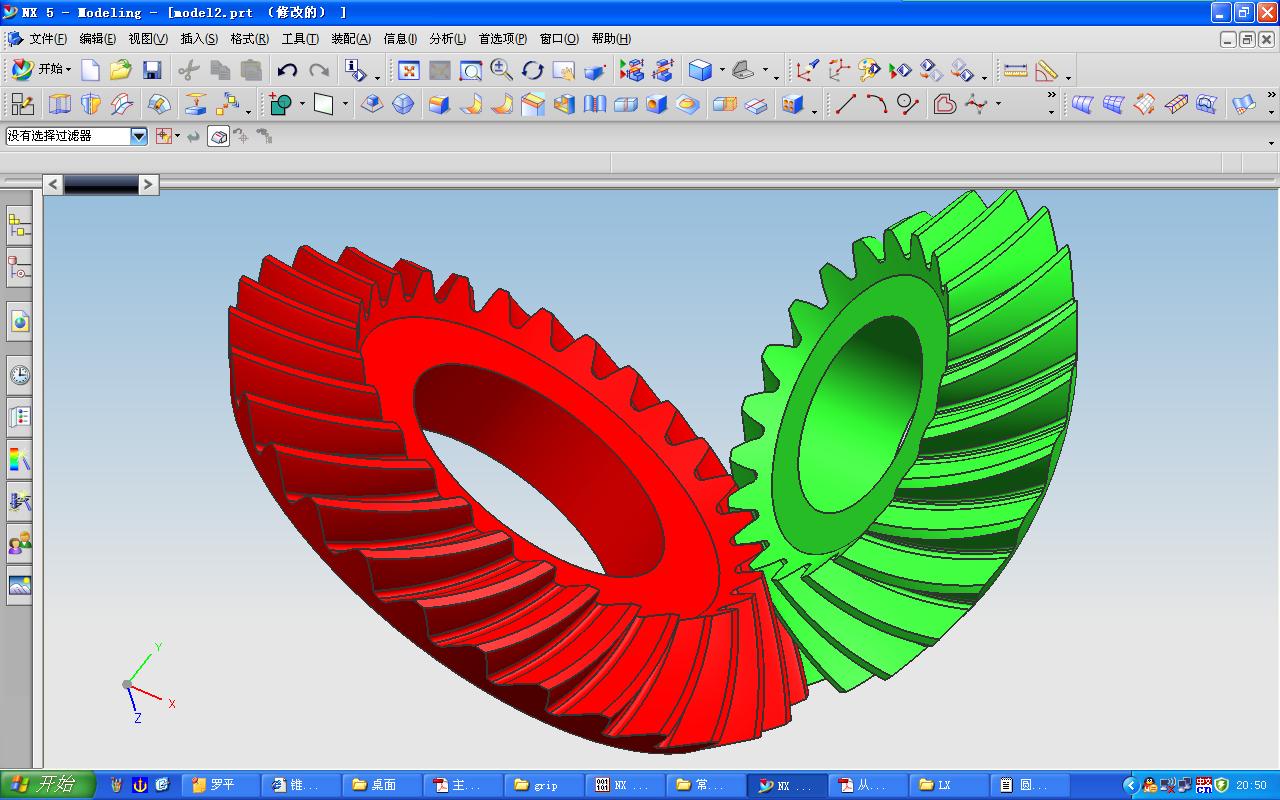

三维模型：

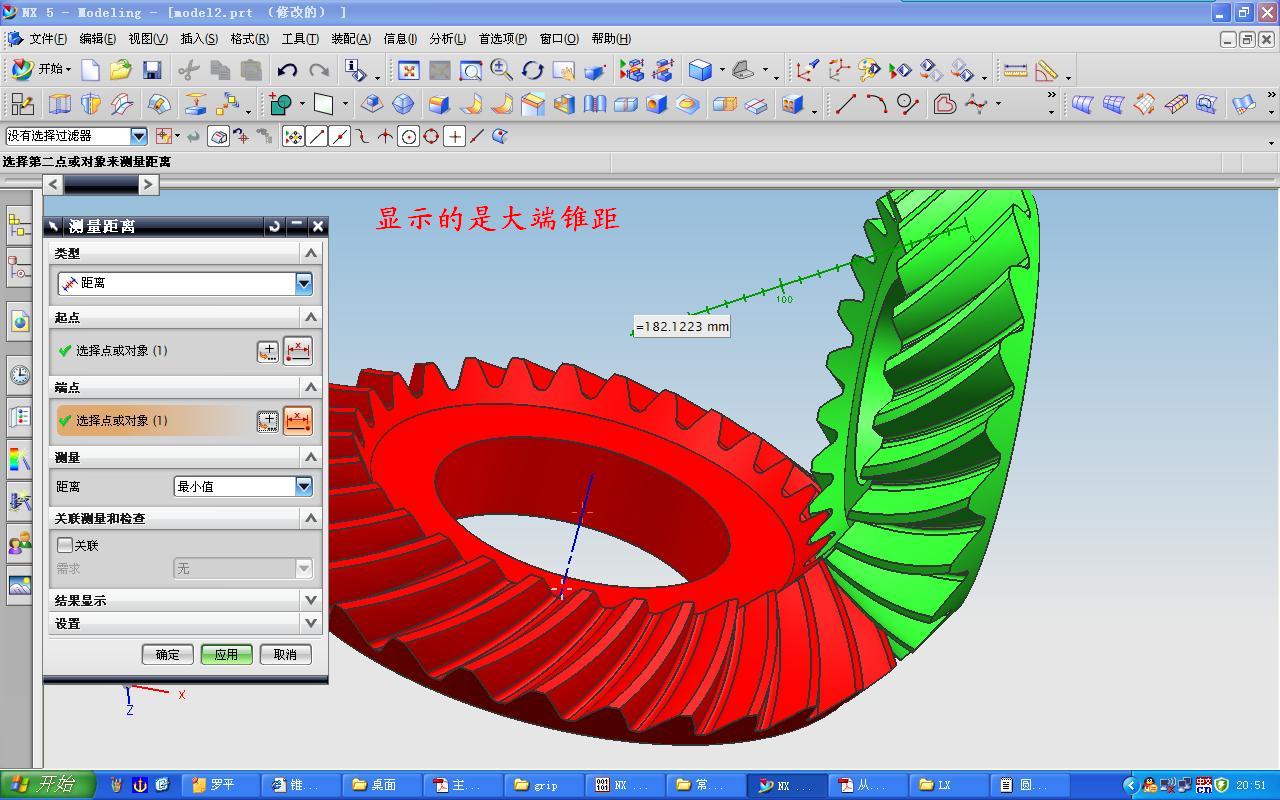

测量大端锥距的图：



做这个模型的GRIP文件：

Z0.rar (269.4 KB, 下载次数: 102)

2011-12-17 20:55 上传

点击文件名下载附件

zxlxm

hdmt 发表于 2011-12-15 19:48


登录/注册后可看大图

不会ug建模

不会你还回复，，，气我呢，是吧

zxlxm

谢谢楼上

zhuche2000

表示感谢

辰淇无双

非常感谢，学习了

虎牙

不错，这时斯太尔齿轮，我们也在做这个

易水寒812583

发现看不懂图纸，哎，饭碗没端好啊。

伍昆时

这个论坛 对机械行业很有帮助  学习 加支持！

tianhui08158

新来的 请大家多关照

andylzf

感谢，我们是做锻造锥齿的
