关于异径齿轮的制作

chdf199736

需要制作一个座位变速调节的异径齿轮，分别为分度园R1=120mm，有效角度在60°，R2=86mm，有效角度也在60°，R3=100mm，有效角度也在60°，R4=76，有效角度也在60°，模数M=0.8，压力角20°，全齿高1.8.在设计时有个疑问：大的直径对大的好，还是大对小好？

mrmrw

不理解楼主所言。能否提供设计图纸或者是样板？
到底是要做什么？

yccando06

无图，不懂

chdf199736

mrmrw

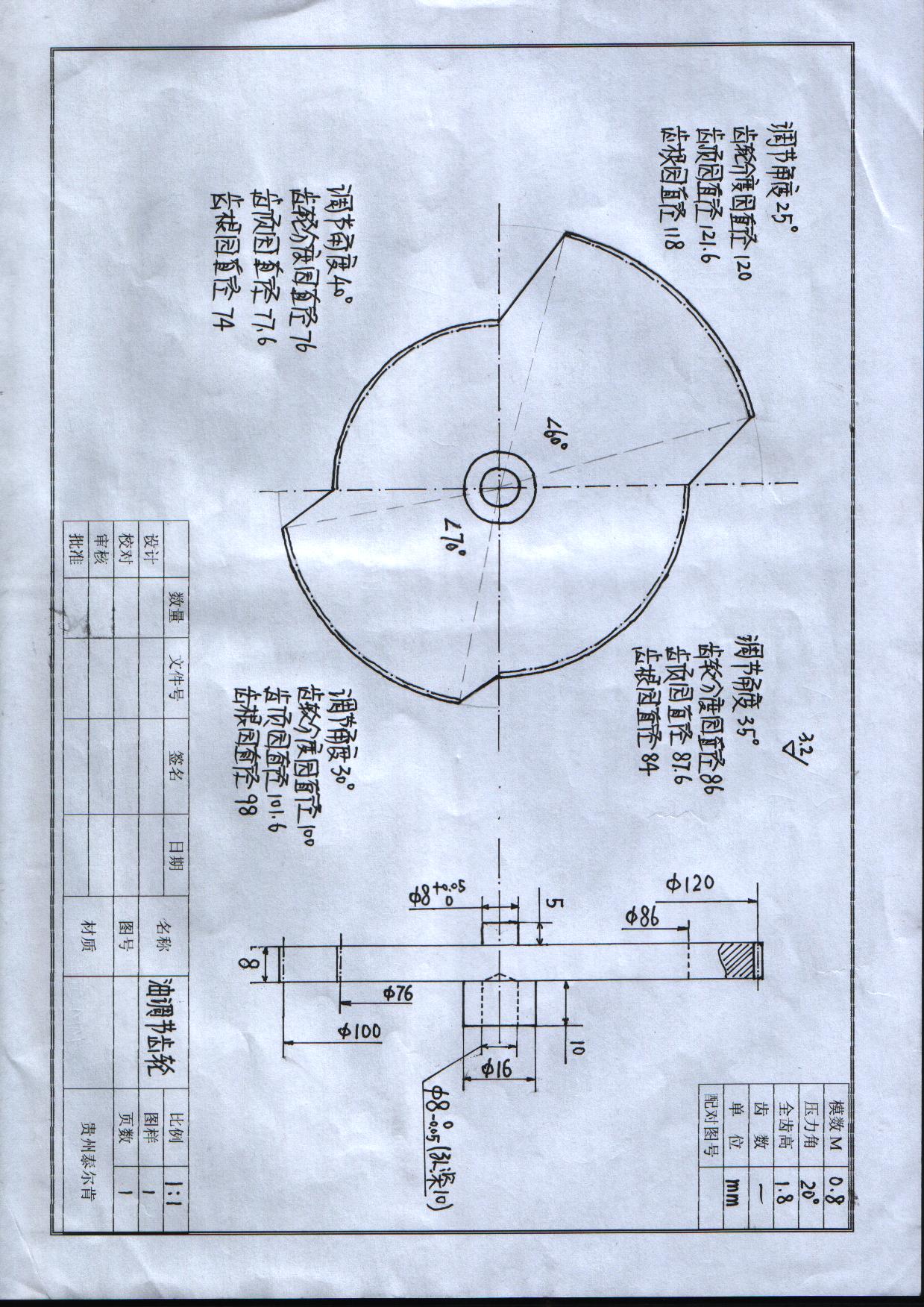

仔细验证了一下这张图纸，存在较多的问题：
(1)d=86,da=87.6,df=84的齿轮，如果m=0.8，那么齿数z=107.5!!难道你的这个设计齿数是非整数的？？
如果是按z=107计算，则d=85.6,da=87.2,df=83.6.
(2)整个产品的齿数设计存在很大的缺陷！这个齿轮由4个齿轮的部分组成，全齿分别为150,95,125,107的齿轮，截取扇形部分组成。但是，楼主应该考虑各个齿轮被截取的扇形齿数的有效数。按楼主的角度计算，除了150个的齿轮的截取的扇形齿可以实现有效齿数为整数的：（60/360）*150=25；其他的部分：
① （90/360）*95=23.75
②（70/360）*125=24.31
③（90/360）*107=26.75
——————————————
楼主打算怎么分配这些扇形齿轮的有效齿数那？？
这关系到加工，否则加工出来的东西就不一样了！
