求解

730070398 · 发表于 2011-11-30 18:47

您需要登录才可以下载或查看，没有账号？注册

x

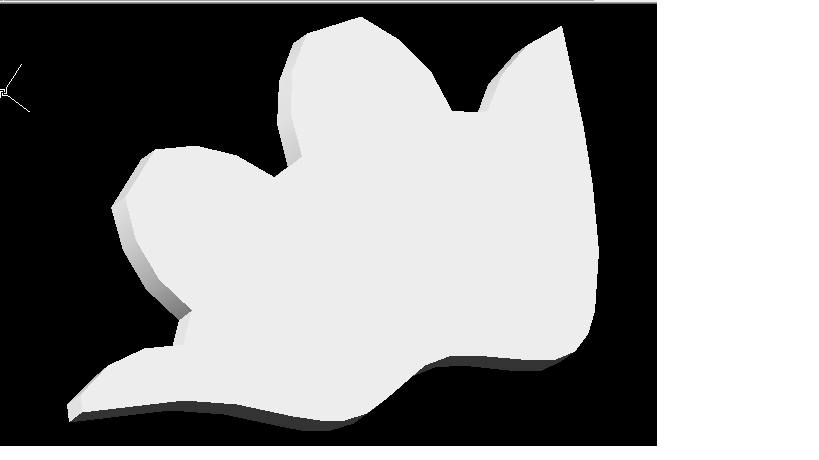

齿轮一角

如图在现实中有那几个参数是可以测量的？

qdtruck · 发表于 2011-11-30 20:08

很多啊！在纸上描一下，可以测根圆、顶元、齿数、公法线或跨棒距、齿厚等等！

730070398 · 发表于 2011-11-30 22:17

齿顶圆齿根圆是直接测量出来的？具体怎么测量可以说下？还是计算出的？如果是计算出的可以把公式留下？

730070398 · 发表于 2011-11-30 22:19

或者有没办法把那个齿轮还原？

rpogs · 发表于 2011-12-4 16:05

好好看看，非常好的帖子

minzi · 发表于 2011-12-4 17:29

齿轮的各项参数是设计并计算出来的，还要按照设计要求进行工艺加工出来，检测齿轮的加工精度
要符合设计给出的公差要求！

hyfjy · 发表于 2011-12-4 21:26

好贴，毕竟有三个齿槽，二个整齿，顶起来。

730070398 · 发表于 2011-12-4 22:38

我只想问怎么样算出齿顶圆齿根圆求公式

per-shaving · 发表于 2011-12-5 01:11

目测该齿轮大致可以判断：
1、齿数不多，约20齿左右。
2、负变位。
3、压力角未必为20度。
4、此齿轮是人为忆想出来的，并非真实加工所得。
5、粗量一下周节，可大致知道模数。
