用NILES磨齿机怎么实现下面的齿形

石圪节公社 · 发表于 2011-11-26 16:20

您需要登录才可以下载或查看，没有账号？注册

x

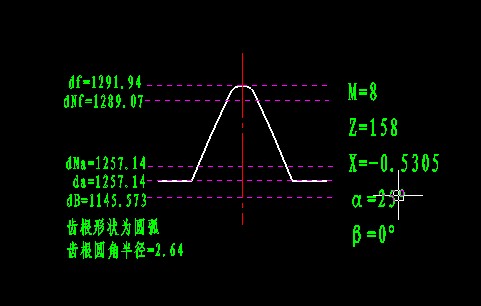

齿根圆角R=2.64，画图的时候似乎实现不了，磨出的齿根也很尖，设计说是三段圆弧组成的，是如何实现的？画图如何画出？

zouguosen · 发表于 2011-11-27 09:53

你DNA和DA 一样当然画不出齿根圆角了把DNA 往上抬大概3毫米

qiyu333 · 发表于 2011-11-27 10:24

好好努力吧
