滚齿齿根有台阶是为什么啊

king8i8 · 发表于 2011-11-24 19:35

您需要登录才可以下载或查看，没有账号？注册

x

我用38-1的滚齿机，50直径M1的滚刀滚M1-18齿的时候底部有一台阶是怎么回事啊
麻烦高手解答下啊

heiying · 发表于 2011-11-24 20:15

检查滚刀径向跳动

杨大侠 · 发表于 2011-11-24 20:38

有可能是滚刀刀齿的触角坏了造成。

king8i8 · 发表于 2011-11-25 09:02

刀都好的，齿面没伤，我都看过的。而且滚27齿的话齿根就一点点台阶，18齿就有个15丝左右的台阶，卖刀的说是滚刀直径大的缘故，说应该用36外径的滚刀滚，50的M1滚刀最起码滚25齿以上的齿轮，不然会起台阶的，是这样嘛？

lee6286 · 发表于 2011-11-25 16:50

沒見過這種情形,除非是刀子有傷或是某幾個刀刃頂端有碰傷。
照片可以上來參考嗎?

king8i8 · 发表于 2011-11-25 18:06

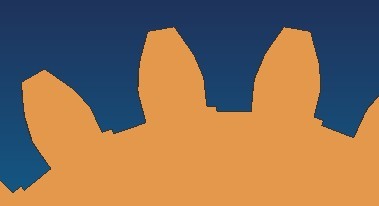

产品不在了，今天做M0.75的也是这样，滚61齿的没事，37齿的底部就开始有一点点台阶，照片估计拍了也没清晰，我UG做个样子好了

NGCQE · 发表于 2011-11-25 18:13

你这齿轮切两刀吧，据图看，应该是滚完第一刀后，第二刀没对好刀，滚偏了，

NGCQE · 发表于 2011-11-25 18:13

以前我们也发生过这种情况

king8i8 · 发表于 2011-11-25 19:57

NGCQE 发表于 2011-11-25 18:13

登录/注册后可看大图

以前我们也发生过这种情况

一刀的，同一把刀，大家有用过50直径的M1滚刀滚过25齿以下的齿轮吗

nedlovell · 发表于 2011-11-25 19:59

我以前也遇到这样的问题，后来在查原因时查到，这把刀具切削的时候切到齿轮的夹具，夹具很硬，把刀具前角崩了一点小缺口，后来在重新涂层的时候看不明显。但是在切削的时候声音是明显不一样的，这样的齿轮一般保证了有效啮合长是可以使用的
