双头滚刀，滚左旋少齿数（偶数齿），相邻齿的问题！

xlbing77136 · 发表于 2011-11-24 16:55

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 xlbing77136 于 2011-11-24 16:56 编辑

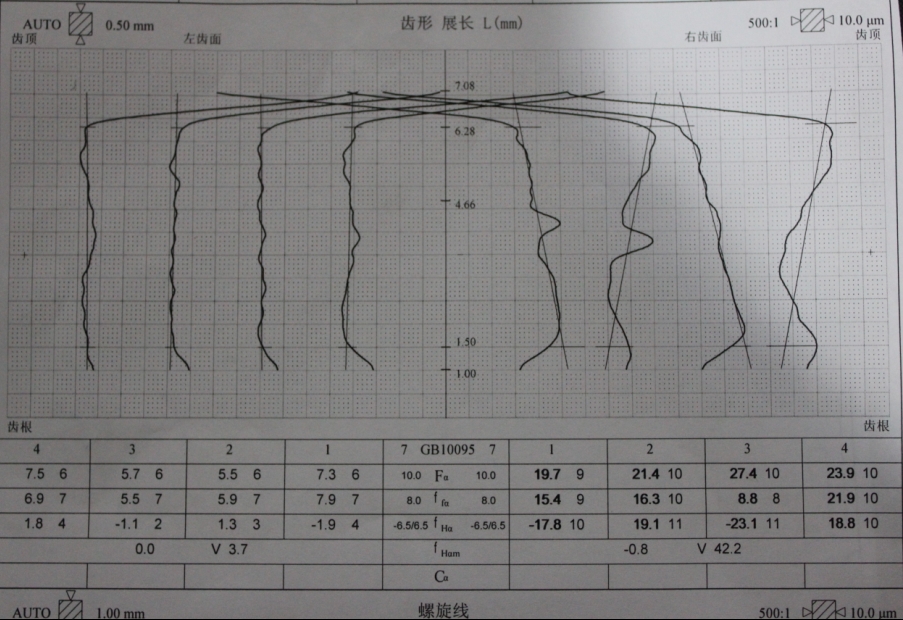

双头滚刀，滚左旋少齿数（偶数齿），左齿面相邻齿形误差小，右齿面相邻齿形误差很大啊！

xlbing77136 · 发表于 2011-11-24 19:26

自己顶一个

zhanglifei · 发表于 2011-11-24 19:27

有知道什么原因的吗

杨大侠 · 发表于 2011-11-24 20:43

滚刀的头数与被加工的齿轮齿数要互为质数，才能消除滚刀的导程误差。

wzjshark · 发表于 2011-11-24 21:08

能给一下工件参数吗？

dongjingzhiji · 发表于 2011-11-25 10:10

感觉材料不均匀，先去应力退火再试试看？

lee6286 · 发表于 2011-11-25 16:41

這種情形遇過了,
1.雙頭滾刀加工部品齒數不能被整除,也就是說不能使用於偶數齒.
2.滾齒刀的兩頭同心度必須校正的很準很準.
3.遇到12/24/36/48/60這些齒數的刀子要怎麼用呢?雙頭、三頭、四頭數的滾刀都是倍數,怎麼用呢?
我們少齒數較多用單頭滾刀,多齒數則用到5~8頭數了.
以上作參考了！

lee6286 · 发表于 2011-11-25 16:45

你可以全數的齒全部測出來試試,你就知道問題所在了,特別是在節距上可以看出原因。
鄰接一定是一高一低的。

xlbing77136 · 发表于 2011-11-25 19:34

lee6286 发表于 2011-11-25 16:45

登录/注册后可看大图

你可以全數的齒全部測出來試試,你就知道問題所在了,特別是在節距上可以看出原因。
鄰接一定是一高一低的。

什么是鄰接啊

xlbing77136 · 发表于 2011-11-25 19:40

你们不觉得这齿形跟一般的双头刀滚偶数齿不一样吗！
