滚齿打刀求助~

zhuifengse · 发表于 2011-11-24 00:46

您需要登录才可以下载或查看，没有账号？注册

x

工件模数16,滚刀变压力角设计，卧滚加工，刚切入50mm左右，刀子打掉5个齿~工件材料17CrNiMo6，硬度HB210~235，刀具硬度没问题，感觉铁屑不正常，没分析出原因，求高人指点~切深大了？

杨大侠 · 发表于 2011-11-24 01:33

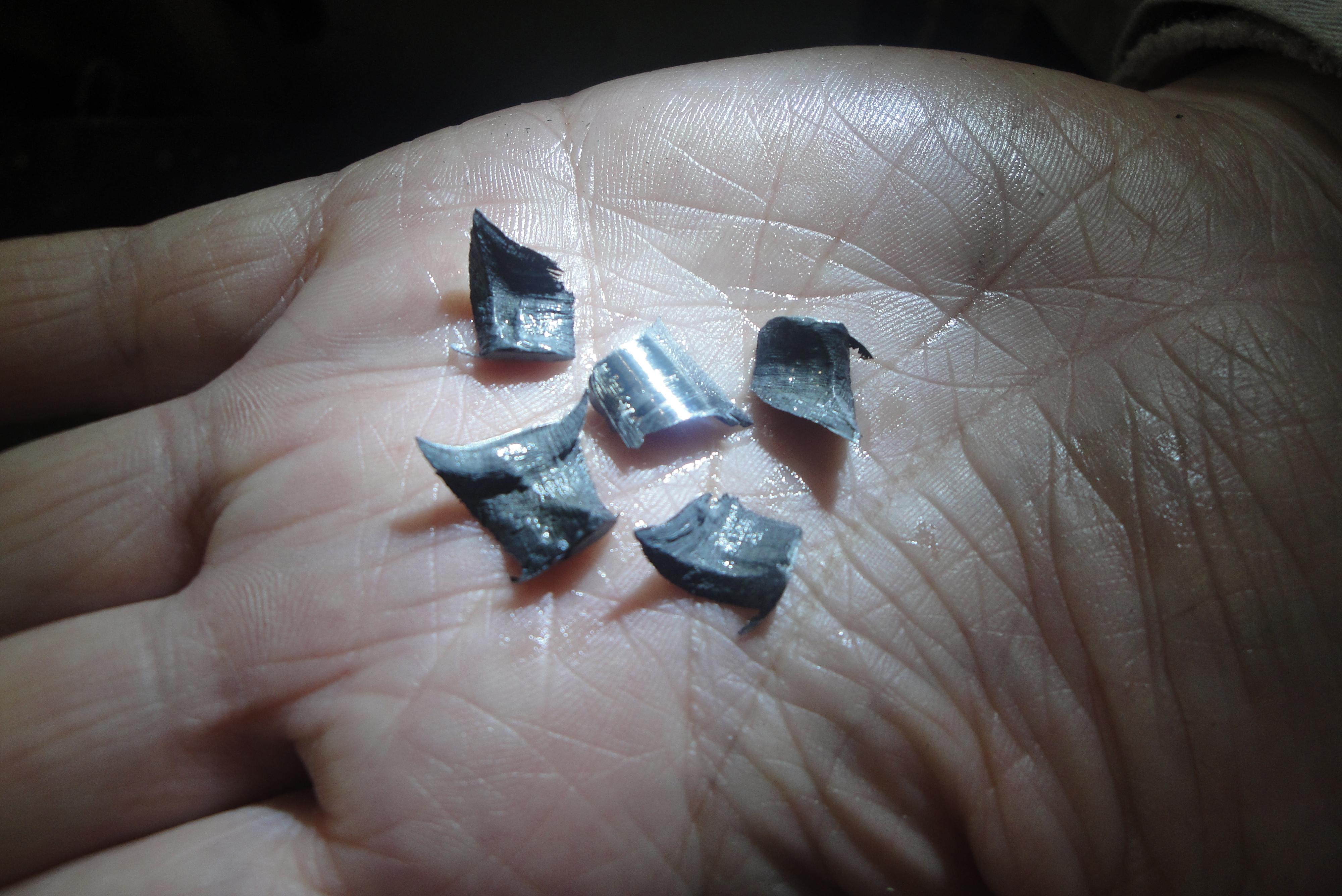

滚刀的刀齿强度不够，根据楼主手上的铁屑厚度，估记是走刀速度也相对快了一点，这样最容易打刀的。

天华齿轮 · 发表于 2011-11-24 07:52

从图上看这把滚刀已经很薄了，应该是打刀的最大原因。

nedlovell · 发表于 2011-11-24 08:55

感觉一是刀子太薄了（毕竟16模数的），二是不是给进量太大了，三是不是工装不牢有震动。
还有感觉铁屑的两个端面有一面不正常，感觉很毛躁。

kslongchengcl · 发表于 2011-11-24 09:10

大模数的可以用顺切的方式可能会好一点吧，试试，看见你们用的是镶片的滚刀局势这样的，不是说楼上说的太薄了。

马文辉 · 发表于 2011-11-24 12:25

加工的余量过大，切削载荷超过了刀具所承受的极限，造成滚刀掉齿；可以采用分两次走刀完成粗加工，再进行精加工。

yuchunjin · 发表于 2011-11-24 12:38

刀具本身也有问题,16模的齿轮,刀具的外径及内孔也太小了,切削时整个刀体刚度差,再加上时吃刀深度大,才会导致蹦齿发生.

yccando06 · 发表于 2011-11-24 14:02

吃刀深度
一次进刀量过大，切削速度方面

allen2353 · 发表于 2011-11-24 16:08

楼上所说的如果都排查过了，建议做下刀齿探伤，可能是因为滚刀磨砂轮钝导致刃磨裂纹，因为我们家之前出现过这样的问题。

顾顾 · 发表于 2011-11-24 16:23

进给量、转速大了，应适当降低
