请问根锥齿厚角和顶锥齿厚角怎么计算？？急

wangben1017 · 发表于 2009-2-23 18:44

您需要登录才可以下载或查看，没有账号？注册

x

请问弧齿锥齿轮中的根锥齿厚角和顶锥齿厚角怎么计算？？急，谢谢大家了

wangben1017 · 发表于 2009-2-24 13:00

大家帮忙啊，谢谢了:hug:

小宾立正 · 发表于 2009-2-24 14:39

是啊，我在pro/e建模时，一些参考文献也提到这几个“怪”名词，以至于不能继续进行下去了。哪位大侠帮帮忙啊？？？万分感谢！！！

齿轮研究 · 发表于 2009-3-8 14:15

根锥齿厚角和顶锥齿厚角没听过？那本书上说的？

along2004386 · 发表于 2009-3-9 09:24

用球面渐开线公式，导出任意圆上的齿厚。

wangben1017 · 发表于 2009-3-9 16:07

5楼的兄弟可否说的具体点呢，不胜感激啊

along2004386 · 发表于 2009-3-10 08:28

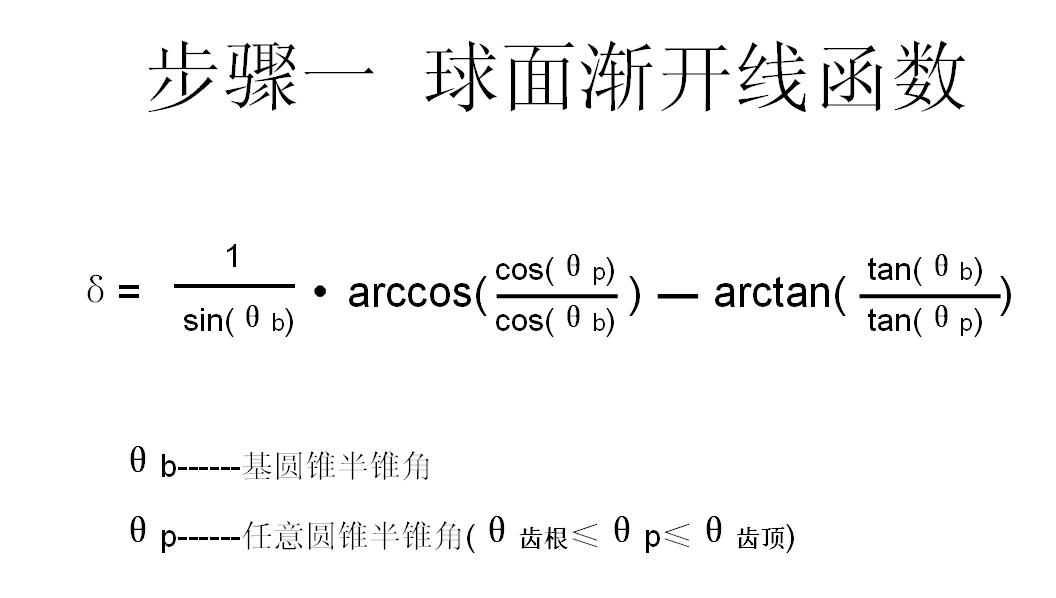

根据任意圆的锥角，推导这个圆上的渐开线函数（角度），然后用角度再乘以圆的半径，就是齿厚了，下面给出渐开线函数公式.

wangben1017 · 发表于 2009-3-10 12:26

哦，你说的意思是，比如我想求顶锥齿厚角，就把p角用顶锥角替换，求出的δ就是顶锥齿厚角吗？？
这样对吗？
请问这个公式在哪里可以找到呢？
谢谢这位兄弟了

along2004386 · 发表于 2009-3-10 13:49

百度里面搜索一下球面渐开线就行了。

有梦的人 · 发表于 2011-4-4 09:21

齿厚除以基圆半径就是齿厚角了
