求助参数计算怎对不上

wangjunjtslhc · 发表于 2009-2-23 15:07

您需要登录才可以下载或查看，没有账号？注册

x

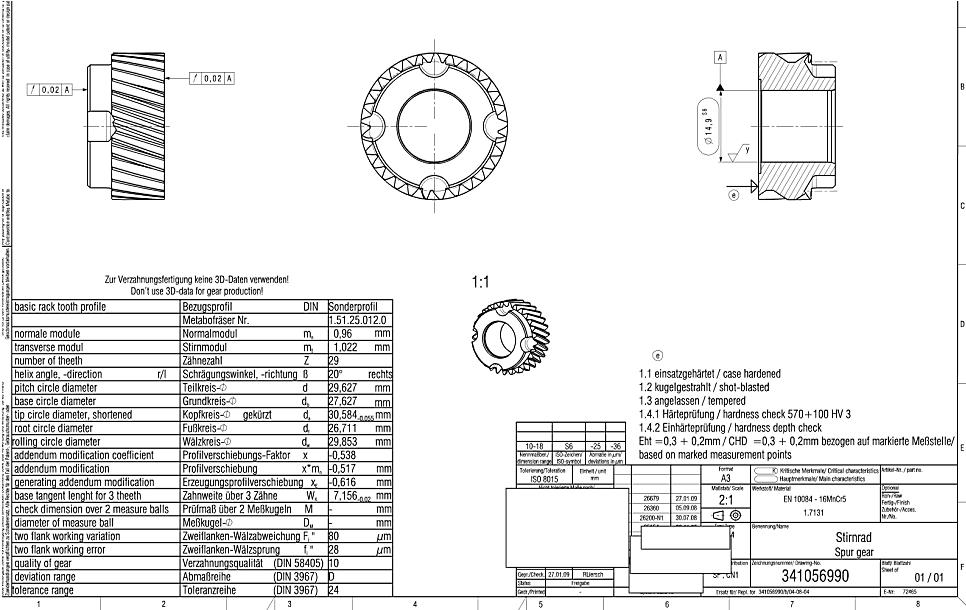

有一张图纸，帮忙看一下，参数计算怎对不上。

heshe · 发表于 2009-2-23 16:26

这是德国的吗？上面的数据很清楚啊！有参数代号的

杨大侠 · 发表于 2009-2-23 18:57

算出基圆和分度圆与图纸参数一致的,齿顶圆是30.554,图纸是30.584,齿根圆是26.234,公法线是7.211,图纸是7.156.楼主只提供了一个齿轮的参数,另一个与之相啮合的齿轮参数也要帖上来,最好能提供两齿轮的中心距,这样我才能帮你,算出的参数更加接近.

wangjunjtslhc · 发表于 2009-2-23 20:32

这是客户给我们的图纸，让我们加工，我们也感到奇怪，所以问问大家。

yujian · 发表于 2009-2-25 22:16

需要配对的齿轮

skytiger · 发表于 2009-6-13 15:07

同意楼上说法,只有同客户多沟通了

wjy-59 · 发表于 2009-6-18 16:05

赞成六楼的说法，
我们这儿销售的水平太差了
压力都在搞技术的人身上。
