一个变位齿轮该怎么测绘？

忽逢桃花林

只用卡尺测量了大径 55
                     底径  33.5
                      齿数8
估计了下：
模数 5
变位系数 0.5
只有一个齿轮实物。该如何比较实用的测量呢？看了机械手册上的一步步的步骤，感觉很繁琐而且不知如何下手？

模数以及 变位系数的估计还是一位有经验的工程师估计的，不知是依据什么估计的？问他他不说。
另外：知道一个齿轮的 齿数、齿顶圆、齿根圆、模数、变位系数，这五个参数就可以确定一个齿轮了吗？因为在caxa里生产一个变位齿轮，只这几个参数输入即可了。

忽逢桃花林

忘了说 压力角 20°

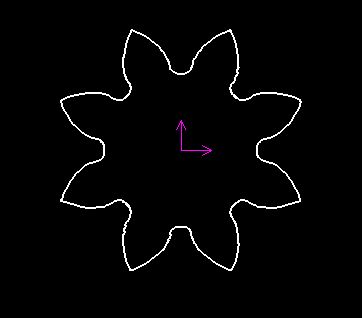

基本上实物像下图，齿顶厚度稍微再厚一点

qiyu333

这个问题比较复杂

忽逢桃花林

qiyu333 发表于 2011-11-16 23:18


登录/注册后可看大图

这个问题比较复杂

我也觉得很复杂，一头雾水

联想3316

说复杂也复杂，说不复杂也不复杂，不知道你的工程师是怎么估计的变位系数，那个东西能估计出来？也是大概范围吧，先利用基节计算查基节表大致确定模数及压力角，然后依据公法线齿厚初定变位系数，然后再用变位系数核定几何尺寸，确定合理的变位系数，如能够知道与之啮合的齿轮状况及箱体中心距更好，说说简单，也是个繁琐的过程呢，呵呵。
