塑料齿轮轮齿的修正设计

工装夹具

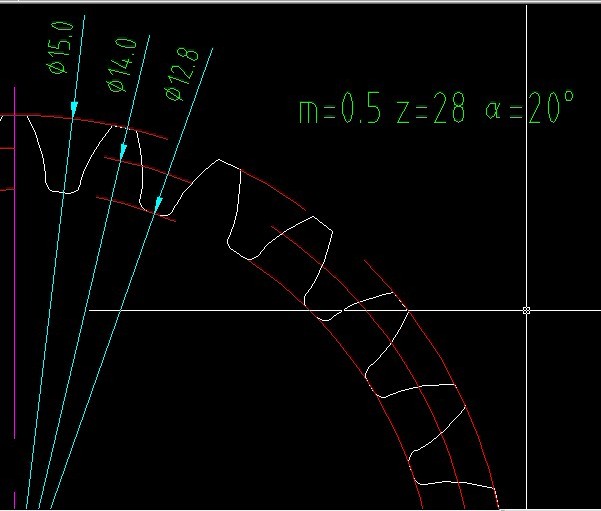

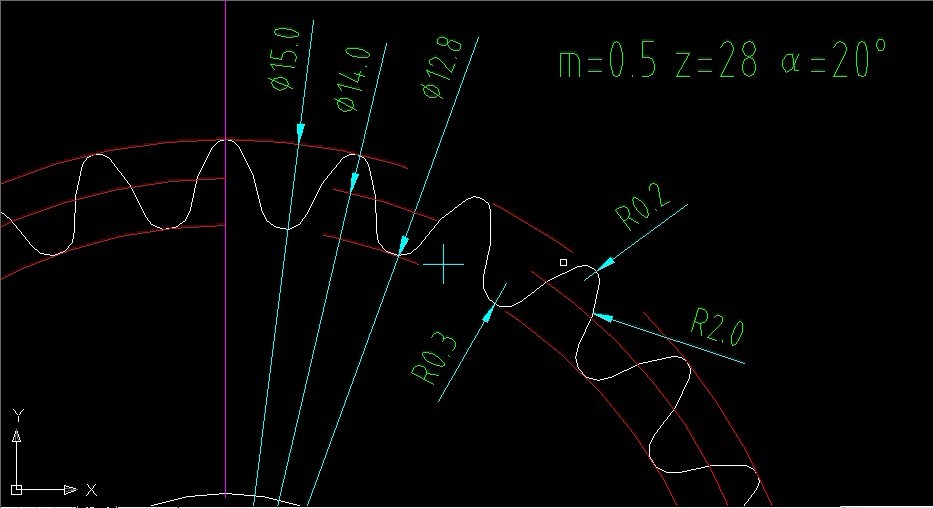

我对 图1 蜗轮的齿形很奇怪，首先令我想到的是，它可能是标准渐开线齿轮修正得到的（图纸上也有写明一下参数m=0.5,z=28,α=20°），下面对比图2 标准渐开线齿轮做出如下猜测和提出不解的地方：
     1.蜗轮的齿根是直接倒全圆弧方法得到的R0.3
     2.蜗轮的齿顶是用类似与齿顶修缘的方法得到的R0.2
     3.我不解的地方在于：蜗轮的两侧齿廓由渐开线变为了一段连接齿顶和齿根的完整圆弧R2.0！



  以上是我作为初选者在工作中遇到的问题，请高手和专家指正，我想知道这种非标齿轮是怎么设计出来的！




图 2

图 1

图 3

工装夹具

自己顶一下，求教！

niuershiye

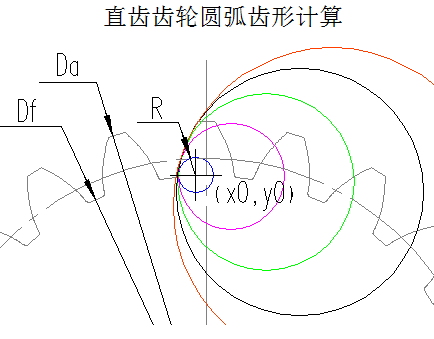

用 一段圆弧替代渐开线 ，误差为0.0025
不过，按照现在参数的（含齿顶圆弧与齿根圆弧）构造的肯定不正确

工装夹具

niuershiye 发表于 2011-11-15 21:46


登录/注册后可看大图

用 一段圆弧替代渐开线 ，误差为0.0025

感谢老师的回复，您的意思是说，只要替代渐开线的圆弧 与渐开线的误差为0.0025内，就完全可以用圆弧替代渐开线？这个圆弧的半径是怎么确定？圆弧的起始点和结束点又在哪呢、？


  还有：（1）我对于蜗轮的猜测结果1和结果2 正确吗？
             （2）修正的目的是什么，能简单的说一下吗？

1742249122

工装夹具 发表于 2011-11-15 22:01


登录/注册后可看大图

感谢老师的回复，您的意思是说，只要替代渐开线的圆弧 与渐开线的误差为0.0025内，就完全可以用圆弧替代 ...

齿轮图1,是调整了变位系数所产生的线.
齿轮图2.是标准的齿形

sxy123

我想应该与啮合性能有关的的齿形修形

工装夹具

1742249122 发表于 2011-11-16 08:18


登录/注册后可看大图

齿轮图1,是调整了变位系数所产生的线.
齿轮图2.是标准的齿形

我知道两个图的区别，我想问的是第一个图的齿形是怎么得到的？具体点!谢谢！

反转

我是小白，学习了，支持一下

freefreemen

渐开线起始的部分曲率半径变化比较大，不能用一个圆弧来替代的吧

niuershiye

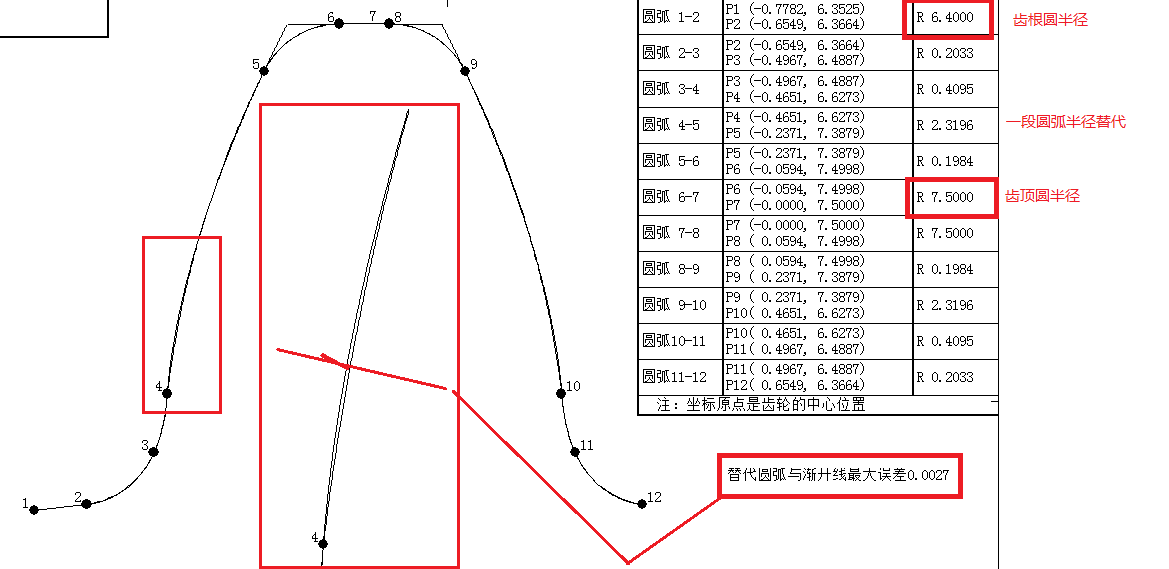

用几段圆弧替代，主要是看替代误差 。
对于  这个 Z 28 的，用一段肯定不好 。
---------------------------------------
下图表格是用 名义值， 没有加上偏差的 （齿厚、齿顶 等）
