求助：渐开线螺旋花键

jscr28 · 发表于 2009-2-15 15:10

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

我现在用到渐开线螺旋花键，不知哪位有这方面的资料，能提供一些，先谢谢了！最好有能算跨棒距和公法线长度的！

吕世祥 · 发表于 2009-2-16 07:53

渐开线螺旋花键?没听说过.是不是短齿制的渐开线斜齿轮?

wangjunjtslhc · 发表于 2009-2-16 15:04

是不是压力角30度或37.5度或45螺旋齿轮。

jscr28 · 发表于 2009-2-17 18:04

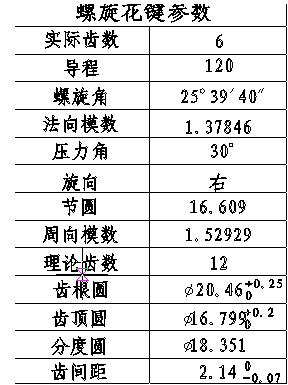

不是齿轮，是渐开线花键，好多手册上都没有，现在单向器上用的较多，我单位是用滚轮滚的和拉刀拉的。上传一个花键的参数

woodee · 发表于 2009-2-17 20:41

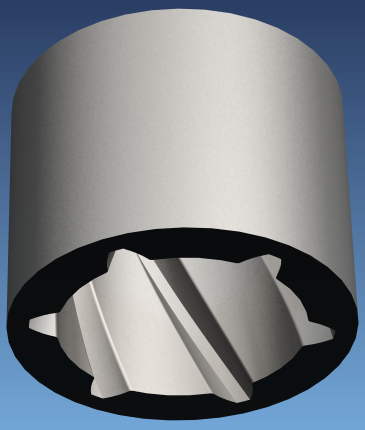

用UG做了一下：

Parasolid 3D文件：

InternalGear.rar (74.02 KB, 下载次数: 30)

作为参考。

jscr28 · 发表于 2009-2-18 18:57

谢谢，不知有如何算公法线长度和跨棒距的资料吗？

achesky · 发表于 2009-11-17 23:31

强悍的版主啊

mingzhi · 发表于 2010-11-26 10:24

螺旋花键在汽车启动电机单向器用的特别多，计算方法和斜齿轮一样，内花键用拉刀拉削或挤压，外花键用滚轮滚扎或搓齿加工。

huijind · 发表于 2010-11-26 15:14

8楼讲的很正确。现在有少数单向器制造厂也采用挤压工艺生产内花键。
1楼的这位的参数表可能有些问题。
你的数据表应是起动机单向器导向筒内花键，导向筒内花键制造为6槽，输出轴的大段长度制造为12齿，有一小段制造成6齿，用于起动机单向器轴向移动限位。此结构多用于全密封悬臂结构起动机。
你数据表问题：应只需填写法向模数，端面数据由计算求得。法向模数应选国家标准，建议你选1.25,
你既标注了螺旋角又标注了导程。两者只需标注其一，当然你两者都标也没有多大的问题。可能你所标注的螺旋角是不可能达到要求的。如果你公司在同一家工具厂购买拉刀和滚轧轮，例如购买上海特种刀具厂的拉刀和滚轧轮，他们可能会保证拉刀和滚轧轮的螺旋角相近。如果你们分别在两家公司购买拉刀和滚轧轮，就可能导致输出轴与导向筒配合不好。上特厂拉刀的螺旋角是通过卧式铣床的挂轮形成的，滚轧轮是由滚齿机的差动挂轮形成的，由于两种不同机床传动系统的差异，所以导向筒与输出轴的螺旋角是不相等的，只能做到两者的螺旋角相近。
如果内花键采用挤压工艺，挤压芯轴也是由滚齿机加工的，刀具制造厂就能保证内花键与外花键的螺旋角完全相等。
你如果能修改数据表，是可以帮你进行计算的。

秋水狂刀客 · 发表于 2012-1-30 13:05

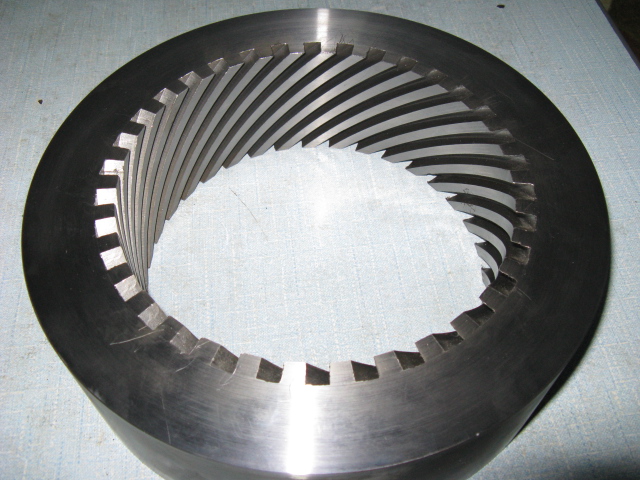

我们搞的产品，大家多多指教。
