proe 斜齿轮建模

michaelyang · 发表于 2022-12-20 08:47

这样生成之后的齿顶宽度测量过没？不对劲，你可测测看

hyfjy · 发表于 2022-12-20 10:07

yimianmian 发表于 2022-12-19 23:16
我看UG的斜齿轮生成过程是相隔很近的一层一层的齿形轮廓沿着螺旋线方向叠上去，叠满齿宽后所有轮廓一起放 ...

如果作的是示意图，可以不太讲就，如果需要做精密图，通常就应该用较多的齿面点组成网格组，进行精密曲面制造，看看下面的一个斜齿轮就知道了。

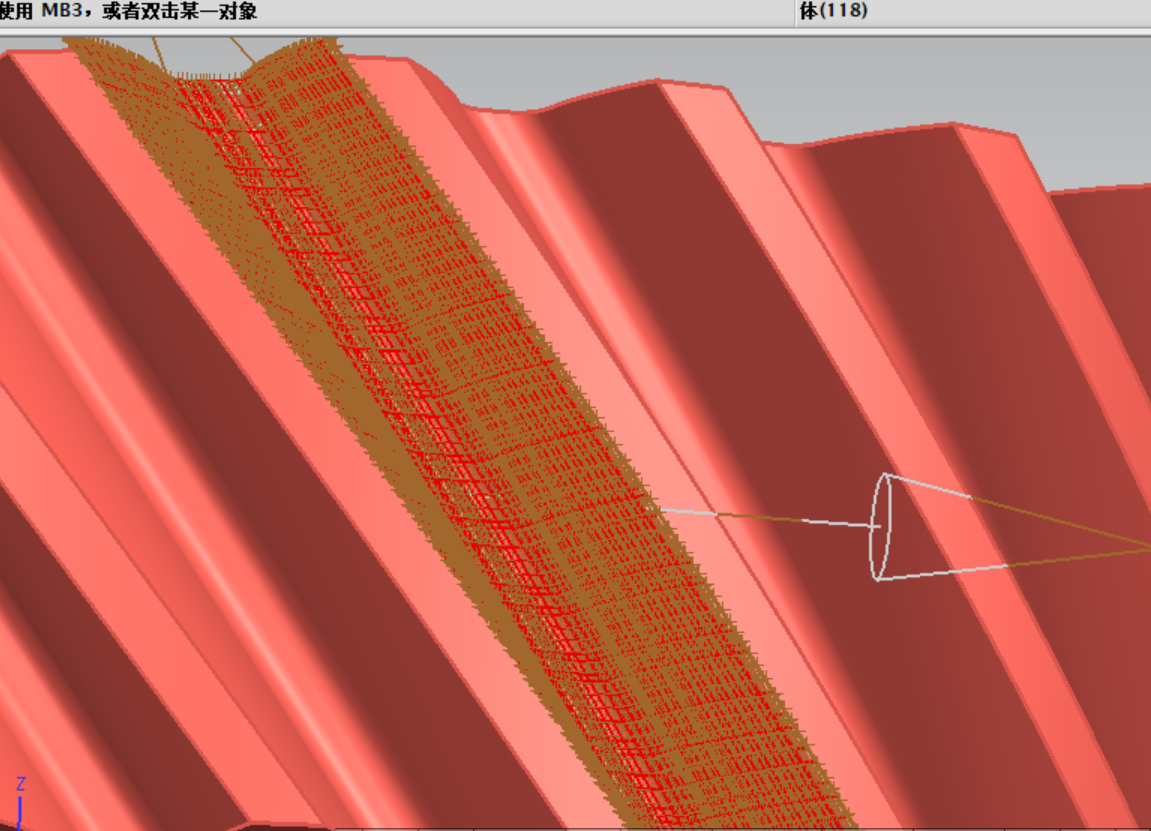

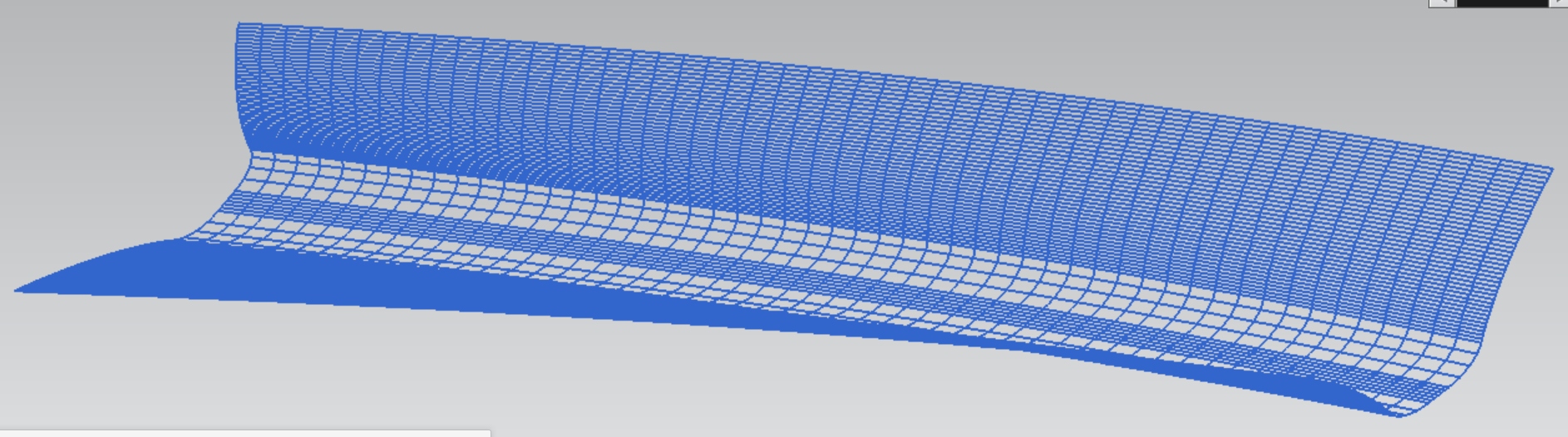

齿面的网格组：

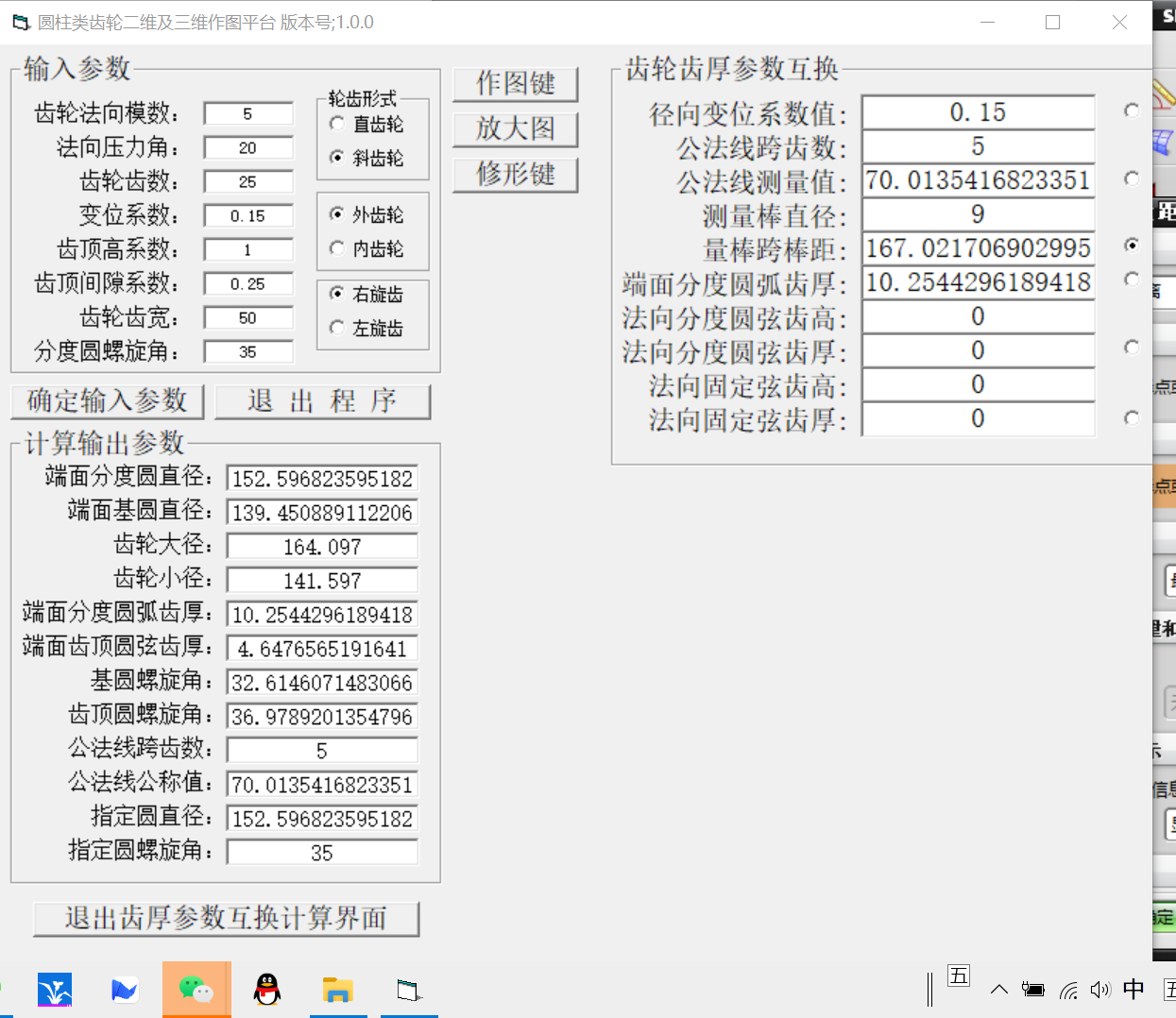

齿轮上齿面的相应参数：

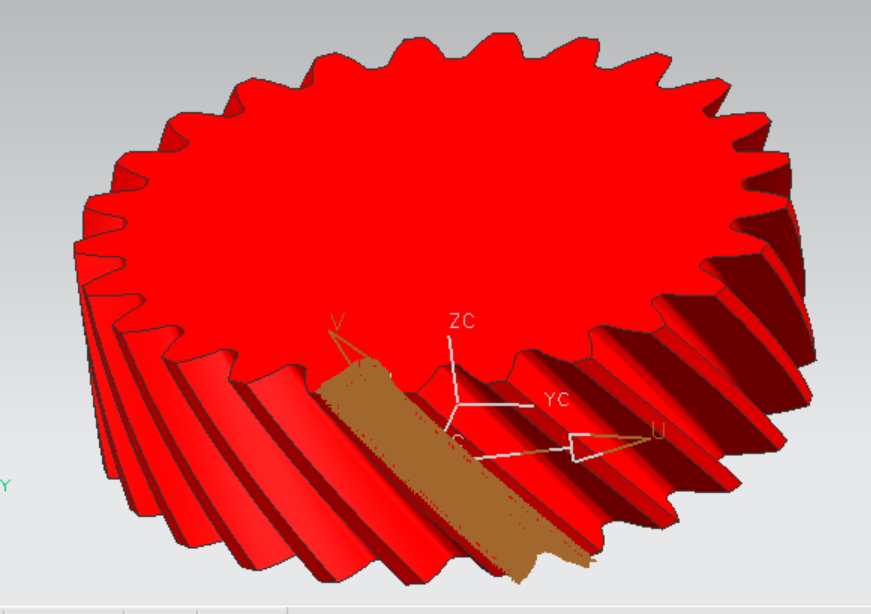

整个齿轮

计算的跨棒距

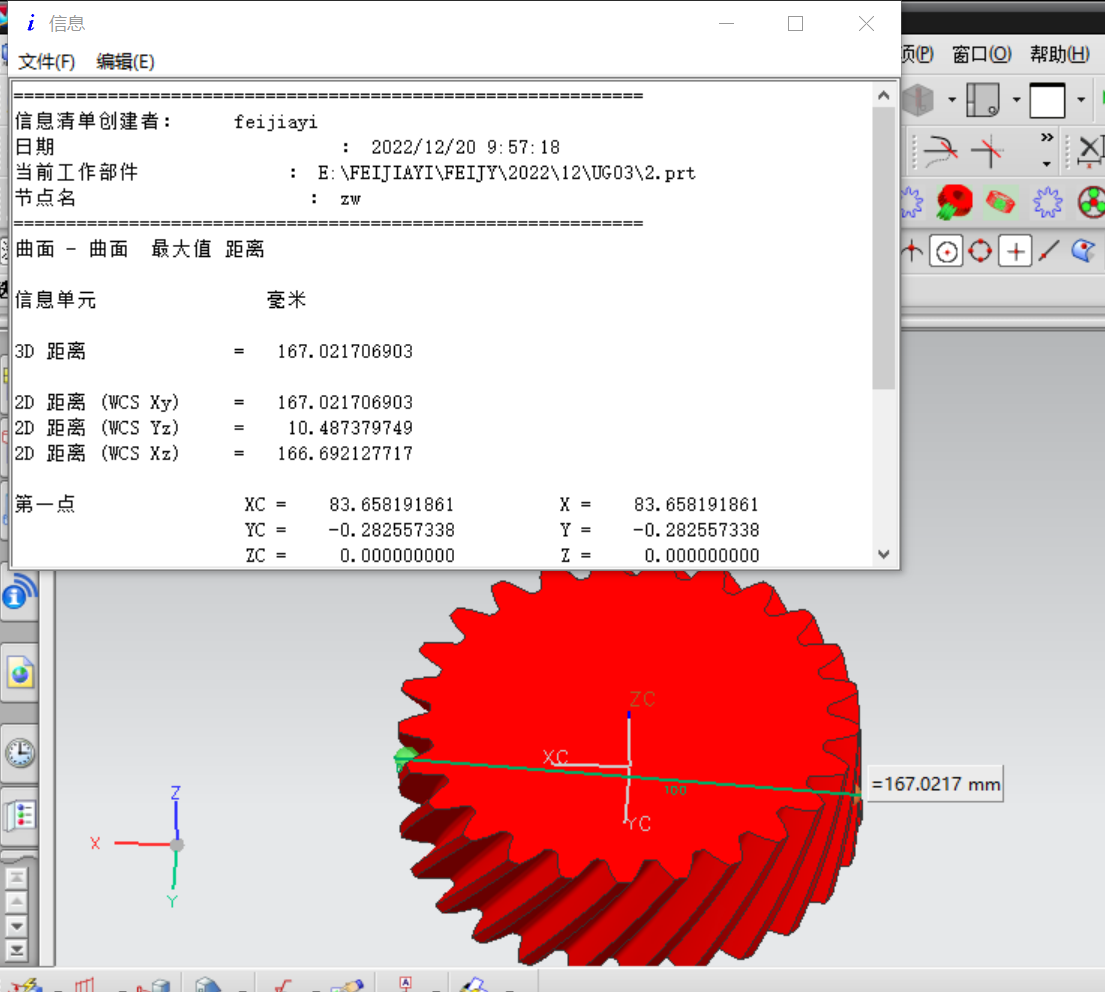

图中的测量值

hyfjy · 发表于 2022-12-20 10:11

一个精密的模型，要做到处处可查，处处精确，这是作为成型加工的基础，所以，示意图不可取。

yimianmian · 发表于 2022-12-20 16:48

hyfjy 发表于 2022-12-20 10:07
如果作的是示意图，可以不太讲就，如果需要做精密图，通常就应该用较多的齿面点组成网格组，进行精密曲面 ...

请问费老，有没有详细介绍这种精确的齿轮模型的书籍资料推荐的，您这个软件很高大上啊

michaelyang · 发表于 2022-12-21 08:49

这样生成之后的齿顶宽度测量过没？不对劲，你可测测看

hyfjy · 发表于 2022-12-21 17:12

michaelyang 发表于 2022-12-21 08:49
这样生成之后的齿顶宽度测量过没？不对劲，你可测测看

通常如果截面的基本齿形是对的，整体模型就不会出错误，与KISS软件在同参数下建模后重叠比较，齿部曲面精确到小数点后面5位都是一致的，也可以称为分豪不差，因为我的模型取的精度高于国外软件，所以有误差的就应该是国外软件的精度不够了。

hyfjy · 发表于 2022-12-21 17:16

yimianmian 发表于 2022-12-20 16:48
请问费老，有没有详细介绍这种精确的齿轮模型的书籍资料推荐的，您这个软件很高大上啊

没有资料可以找到，都是从基本的数学模型开始自己探索
