关于变位系数和中心距的问题

ZJW966

请帮忙确定一下各齿轮实际安装中心距及变位系数，该视图内容绝对无误，在此先谢谢各位达人了。
或与QQ84506562联系。祝大家新年快乐。

niuershiye

红色的数字看不清楚 ！

admin

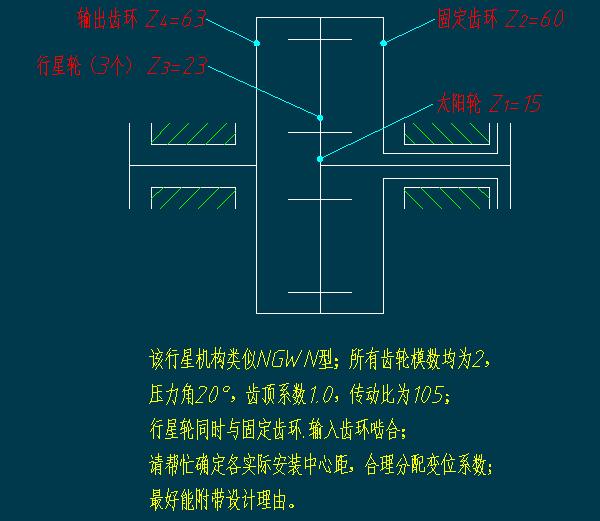

左边：
“输出齿环Z4=63”
“行星轮（3个）Z3=23”

由边：
“固定齿环Z2=60”
“太阳轮Z1=15”

woodee

请帮忙确定一下各齿轮实际安装中心距及变位系数，该视图内容绝对无误，在此先谢谢各位达人了。
或与QQ84506562联系。祝大家新年快乐。
ZJW966 发表于 2009-1-21 17:32


登录/注册后可看大图

楼主这个跟前阶段Mark的结构相同。做了一个3D文件供参考：


Parasolid文件：
Planet15236063.rar (1.55 MB, 下载次数: 118)

2009-1-21 23:22 上传

点击文件名下载附件

中心距、变位系数、侧隙都包含其中，载入后可测量3D。
说明嘛就抱歉没时间写了。

ZJW966

谢谢以上人士的答复，辛苦了。
但我还是想知道中心距究竟是如何确定出来的啊？:loveliness:

ZJW966

怎么没人回复了？都回家过年了吧。恳请帮助。
