行星齿轮箱设计求助

zipper · 发表于 2009-1-15 22:47

您需要登录才可以下载或查看，没有账号？注册

x

大家好，我有一款行星齿轮箱设计齿数为16，19，53，不知道怎么样？扭矩很小，输出只有0.04NM左右，两级传动，我知道不满足同心条件，但这是因为其他条件限制，请大家点评

2858353 · 发表于 2009-2-2 22:13

变位就满足同心条件啊，输出扭矩与输入扭矩和机械效率有关滴

luohongrun · 发表于 2009-5-22 17:22

通过变位可以进行装配，变位又分为角变位和高变位
角变位可以减小行星齿轮的结构体积，而且还可以增加疲劳强度，
高变位一般是为了凑中心距用的，用得范围没有角变位广泛

luohongrun · 发表于 2009-5-22 17:22

传动比为多少？
如果不大于9的话，没必要设计成两级，没有生产效益

niuershiye · 发表于 2009-5-22 18:39

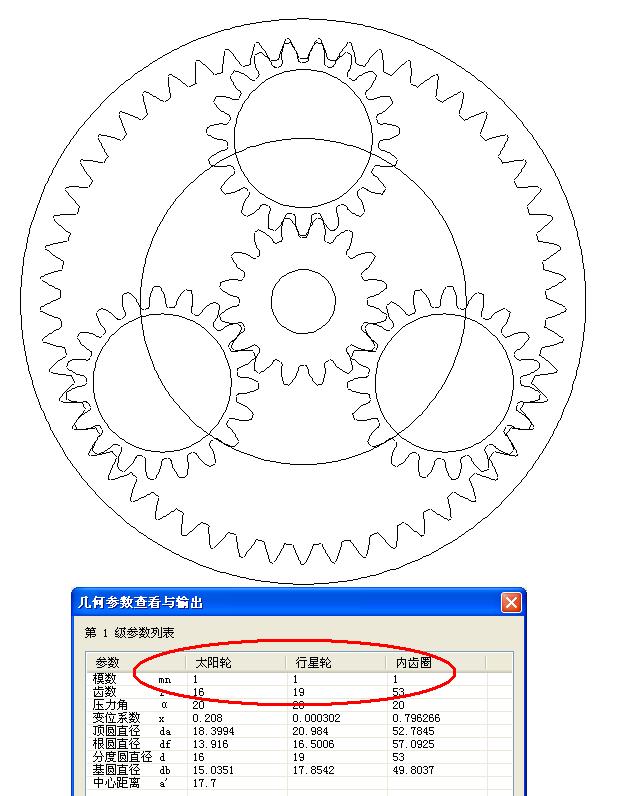

齿数匹配没问题！
