发个自编的跨棒距 M 值计算软件

yanta82 · 发表于 2010-12-20 22:40

比对过,一致,就是跨测齿数只有唯一的值.

zpanpan007 · 发表于 2010-12-20 23:04

高手应该用VB做的吧

刚子326 · 发表于 2011-1-11 11:19

好贴要顶！

cwxzcwxz · 发表于 2011-4-16 10:34

内齿变为系数太大好像有限制吧

niuershiye · 发表于 2011-4-16 11:32

tgw5667 发表于 2009-1-10 16:10

登录/注册后可看大图

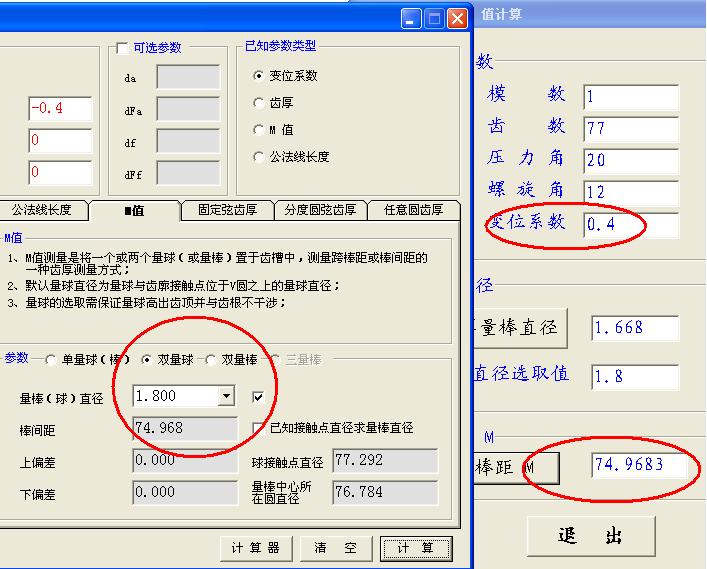

应答pzc970526 先生的要求，将内齿轮的跨棒距 M 值的计算发表在下面：

核算了一下，对于斜齿，按照量球没问题。
关键是内齿的变位，当前有两个变位定义：
1〉GB/T 3374-1992 ，这个符合ISO1122.1-1998 （1999作了更改）
2〉DIN3960-1987 。楼主的好像是按照DIN 的定义作的。

niuershiye · 发表于 2011-4-16 13:02

tgw5667 发表于 2009-1-7 21:14

登录/注册后可看大图

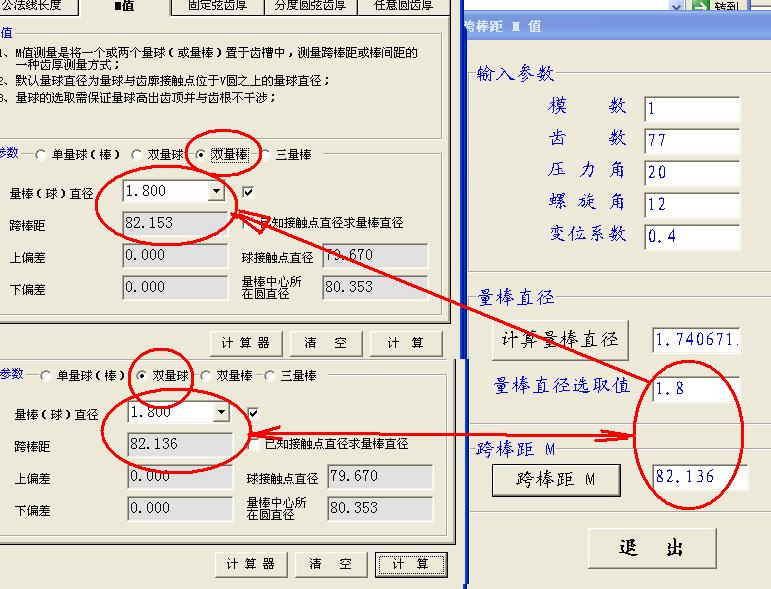

本程序用于计算外啮合齿轮的跨棒距 M 值，可用于斜齿轮的 M 值计算。

对于斜齿轮，量棒与量球计算是不相同的！！

niuershiye · 发表于 2011-4-16 13:23

tgw5667 发表于 2009-1-9 20:26

登录/注册后可看大图

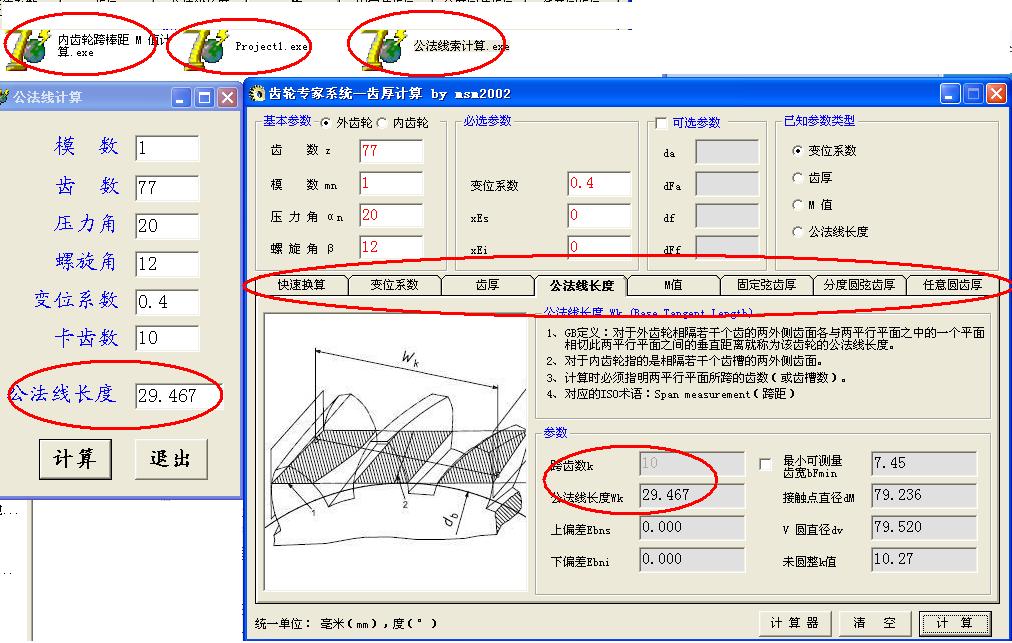

公法线计算我发表过，在此重新再发表一次！

我们的是将齿厚（齿厚、M值、 WK 。。。。，变位）等放在一起的，如同LOGXING SN2.0 那样

niuershiye · 发表于 2011-4-18 14:40

3264507 发表于 2011-4-18 14:10

登录/注册后可看大图

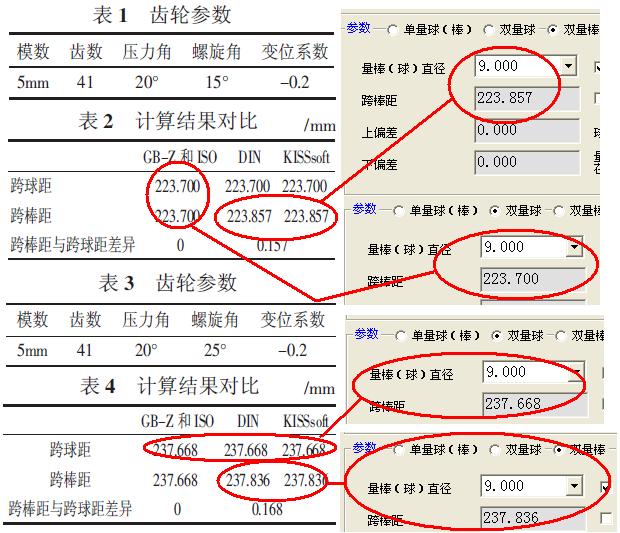

是有区别，呵呵找到资料了，分享

核对了一下，计算结果与该资料完全一致。

周四状 · 发表于 2011-4-30 14:28

太棒啦，谢谢！如果能把蜗杆，内齿M 值计算合在一起就更棒。

xhlxgj · 发表于 2011-6-5 00:19

下载后打不开，不知哪里有错？
