齿形检测图，请大家看看是什么问题！

liuhp · 发表于 2009-9-19 15:09

明显是压力角偏正嘛，都达到0。04以上了。各位同志！

yiger · 发表于 2009-10-11 14:28

楼主是在卖弄吧！直接把话说完不就OK了吗？

豚海 · 发表于 2009-10-11 22:37

齿形角变小了,你的左齿面与右齿面的齿顶都偏大了,如果你是磨齿的话,那需要调整一下修整器了

yifande · 发表于 2009-10-12 17:39

标准渐开线应该接近直线，会有小的波动，图上明显不是标准的渐开线。检查线有大的折弯，说明齿顶有倒棱。

poxiangzi · 发表于 2009-10-12 22:18

楼主是在卖弄吧！直接把话说完不就OK了吗？
yiger 发表于 2009-10-11 14:28

登录/注册后可看大图

进来讨论问题可以，提问也可以，废话就不要说了，谢谢。

poxiangzi · 发表于 2009-11-23 21:41

还有问题，请大家参与，图片是一样的，就不重复发了。

http://www.gearbbs.com/viewthread ... e=1&extra=#pid85848

转帖中第12楼的问题。

mucun36 · 发表于 2010-2-1 12:44

这是加工中心制造的！！！不是磨齿的齿形！而且在加工时，外圆和端面的跳动不好，导致检测线开始出现交叉。压力角太小，刀具的震动太大.

DUSHIJIANKE · 发表于 2010-2-2 16:02

磨齿的吧，齿形不错，就是压力角稍微有点偏小，应该是砂轮修的不到位，可重修砂轮。调整一下金刚轮角度。不是很懂呵呵

poxiangzi · 发表于 2010-2-2 20:52

本帖最后由 poxiangzi 于 2010-2-2 20:58 编辑

磨齿的吧，齿形不错，就是压力角稍微有点偏小，应该是砂轮修的不到位，可重修砂轮。调整一下金刚轮角度。不 ...
DUSHIJIANKE 发表于 2010-2-2 16:02

登录/注册后可看大图

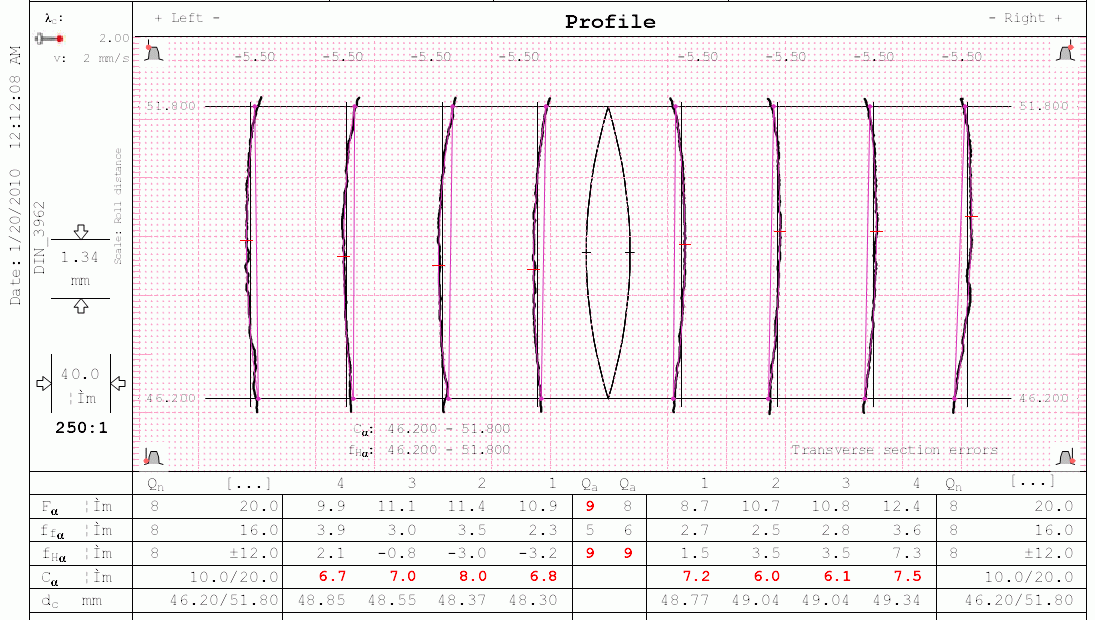

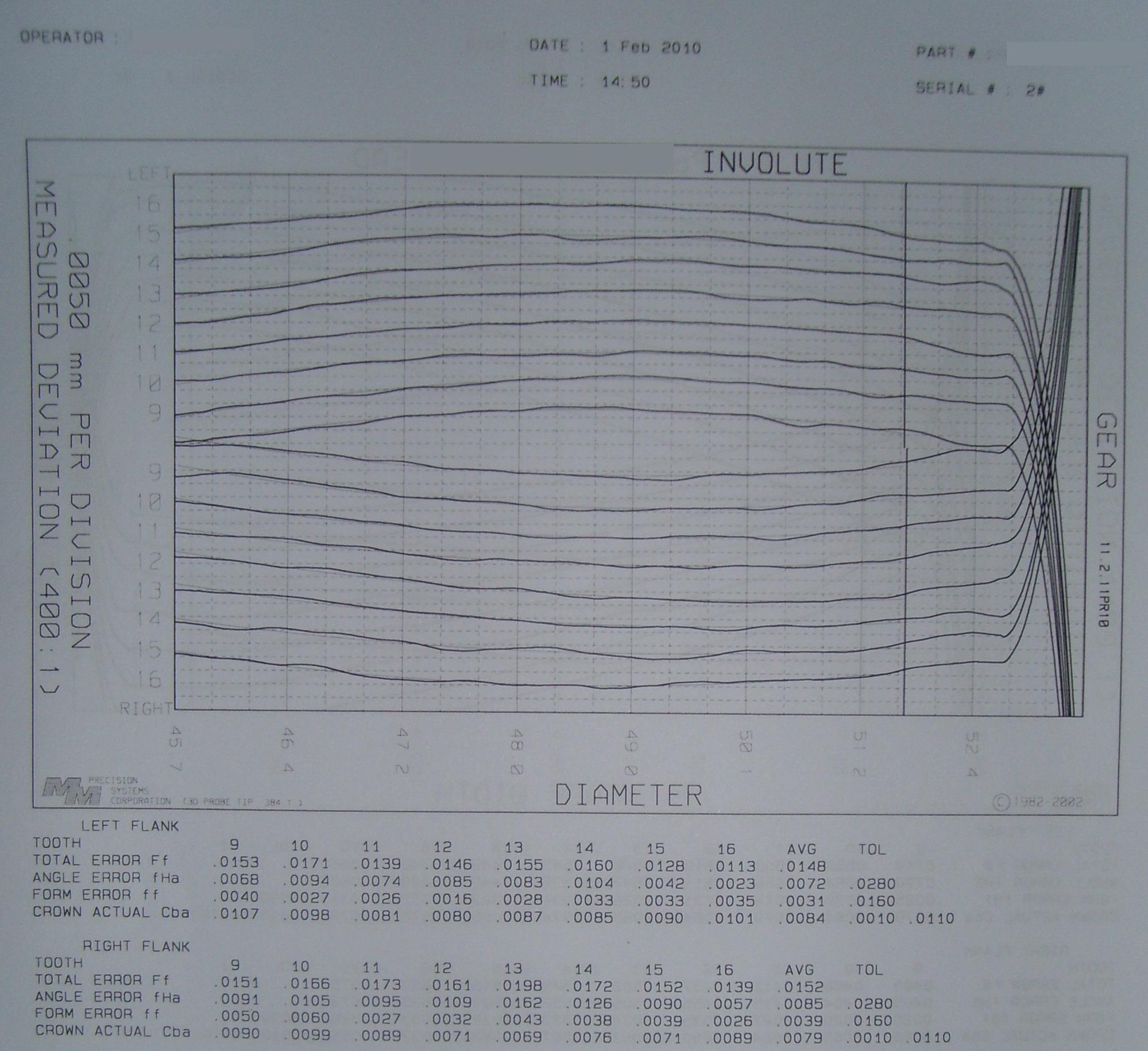

老帖子还有人来，难得，上几张近日做的检测报告。修形方法是齿面“中凸”修形，如26#所述，使用不同的设备检测（注意报告中输出的Cba值，Cα值）。

lauzigy · 发表于 2010-2-3 18:13

齿形的放大倍数太小了,才250。有很多比较细微的东西不能很直观的看到。老外在成品检测的时候都要放大到1000倍。
