疑问

变术火花8 · 发表于 2008-12-25 21:04

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

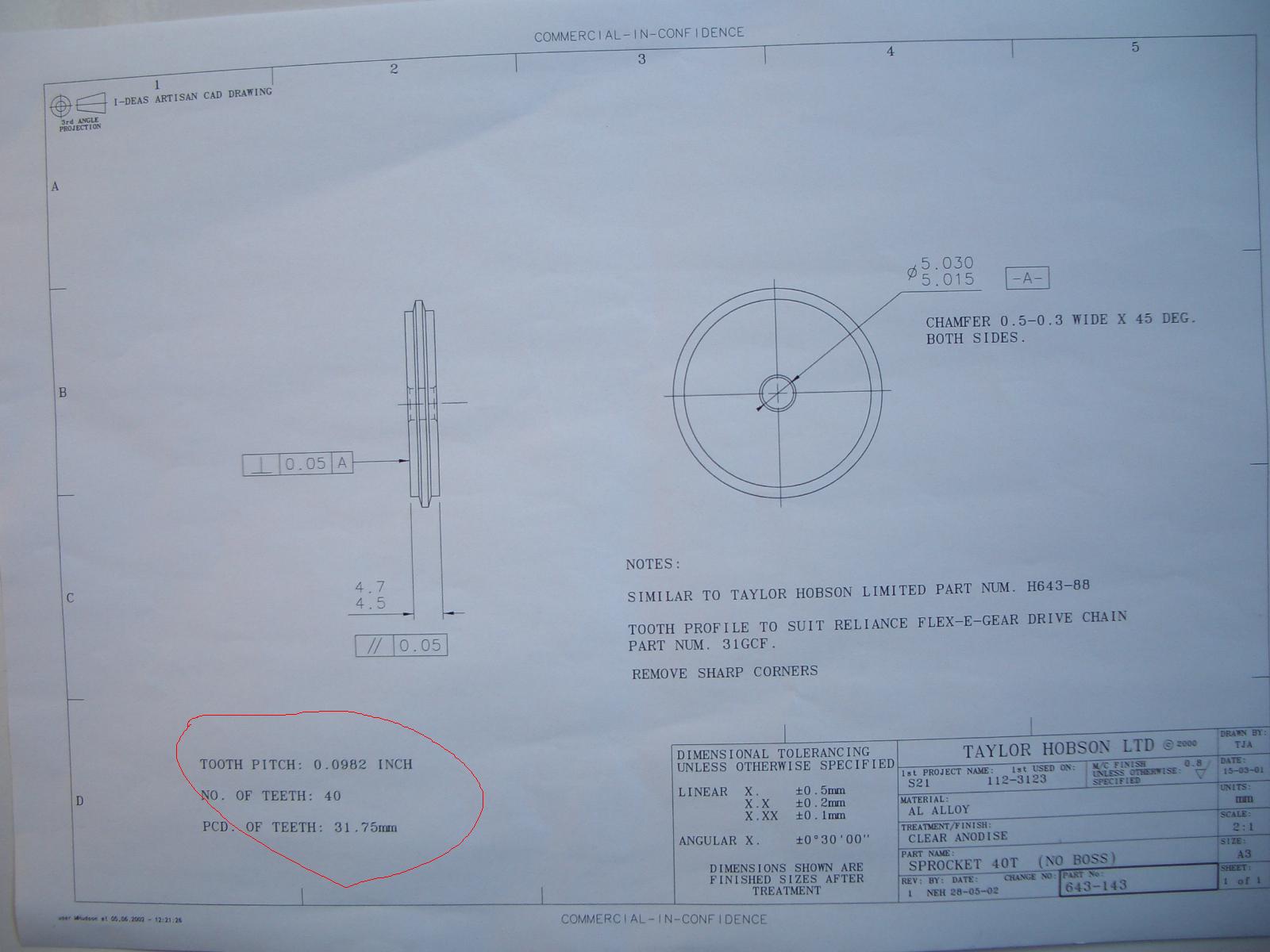

大家看的懂吗，这个齿轮的模数是多少啊？0.0982*25.4＝2.49428这样算的话明显和齿轮的外径不对了啊。！！！真是搞不懂啊？

per-shaving · 发表于 2008-12-26 01:54

该齿轮周节 p=0.0982*25.4=2.49428
      模数  m=p/π=2.49428/3.1415926=0.793953982
      分园直径 d=m*z= 0.793953982 *40=31.758
  tooth pitch  就是 Circle  pitch  简称 CP (不是DP)

woodee · 发表于 2008-12-26 08:18

楼主，这是链轮！

变术火花8 · 发表于 2008-12-26 09:15

啊能给我解释下吗？

变术火花8 · 发表于 2008-12-26 11:25

本帖最后由变术火花8 于 2008-12-26 11:28 编辑

对对这是链轮，滚子直径和节距是多少阿？链号是多少阿？

变术火花8 · 发表于 2008-12-26 13:01

有人知道吗？
