请教小模数塑料齿轮设计问题

cloud836

:'( :'( :'( :'(

急啊！请教各路高手，帮忙解决问题。我遇到一个玩具里的齿轮组，不知道该如何选择参数好，请高手支着招，小妹在此先谢了。

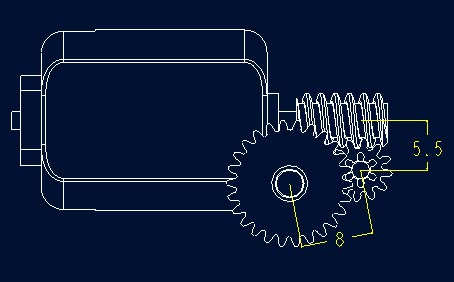

图片是我给的参数（按标准齿，无变位），但感觉明显不对，不知怎么选变位系数和修正参数，望高手支招：
1.蜗杆头数1，分度圆直径5，模数0.5（塑料）；
2.小齿轮1模数0.5，齿数12（与蜗杆啮合，塑料）；
3.小齿轮2模数0.5，齿数6（金属）；
4.小齿轮3模数0.5，齿数26（与小齿轮2啮合，塑料）。

chen_yh

小齿轮的变位系数控制在0.3左右，稍微有点根切，但是用在玩具上，不会有什么问题，若再大了，齿顶边尖，容易将塑料齿轮表面弄伤。

mrmrw

与蜗杆啮合的的齿轮怎么会是直齿轮那？？？
一般塑料蜗杆副（塑料蜗杆+斜齿轮）是常用的，但是如果是直齿轮与蜗杆啮合就会出现问题了，蜗杆是螺旋线，当与直齿轮啮合的时候怎么进入啮合那？？
要说明你的蜗杆是ZA?ZI?ZK?ZN?，一般玩具用的都是ZA蜗杆与剪开下斜齿轮啮合的，你检查一下你的设计是否正确！

zgyan

与蜗杆啮合的的齿轮怎么会是直齿轮那？？？
一般塑料蜗杆副（塑料蜗杆+斜齿轮）是常用的，但是如果是直齿轮与蜗杆啮合就会出现问题了，蜗杆是螺旋线，当与直齿轮啮合的时候怎么进入啮合那？？
要说明你的蜗杆是ZA?ZI?ZK?ZN?，一般玩具用的都是ZA蜗杆与剪开下斜齿轮啮合的，你检查一下你的设计是否正确！
----------------------------------------------------------------------------------------------------------------------------------

mrmrw说的有道理。一般蜗杆是和蜗轮或者斜齿配的，但有时候也可以和智齿配，比较少用。
给LZ的建议是：
1、玩具齿轮，用无变位齿轮为什么不可以？只要传动OK，噪音小，寿命测试过关，用不变位齿轮方便，还可以控制成本。
2、如果可以，小齿轮2做成斜齿，螺旋角要根据蜗杆定；并且齿数可以做多些，那么小齿轮3就可以适当大些。只有保证传动比就OK。

cloud836

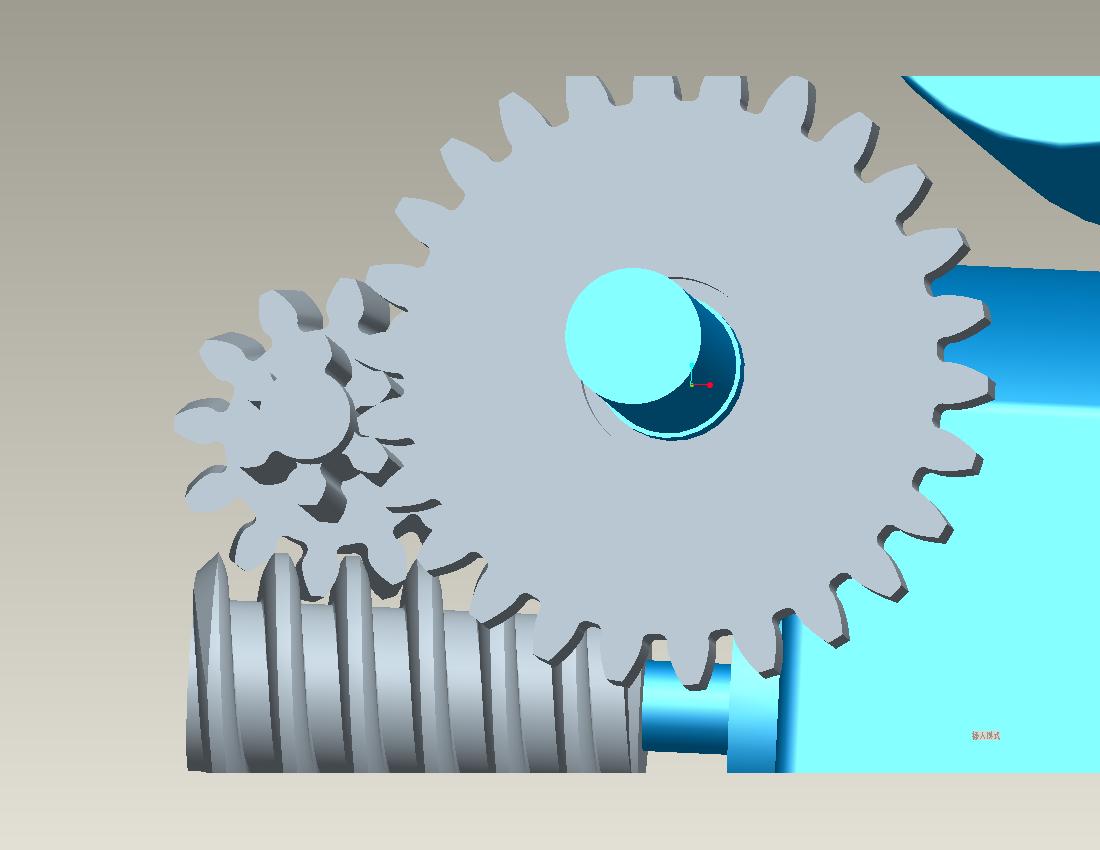

我对这方面一点也不懂，想找这方面的书也没有找到，我把3D发上来（PRO/E2001做的），各位大侠帮忙看看，我是照样品做的，样品确实是蜗杆和直齿轮啮合，只是样品的齿轮好象没什么根切，我选的参数根切很厉害。

cloud836

文件2，将3个文件解压到同一目录，打开装配文件即可。

cloud836

文件3，将3个文件解压到同一目录，打开装配文件即可。

zgyan

1、蜗杆没错；m=0.5，z=1，q=10，20°，l=10
2、小齿轮1：m=0.5，z=12，20°，螺旋角5.71°，x可取-0.2，齿根需修形
3、小齿轮2：x取正变位
4、小齿轮3：x取负变位

可做参考。

cloud836

多谢各位的指点。我感觉我拿到的样品蜗杆比我画的蜗杆齿薄，是不是蜗杆减薄后可以与直齿轮啊，此处蜗杆螺旋角小，要求不是太高。

pj13968

1.蜗杆是金属的吧?如果是,蜗杆必须设计成副变位的,第一个斜齿轮必须是适当正变位的.以平衡蜗杆齿轮副牙齿的强度,同时要防止斜齿轮齿顶变尖.
2.从图中可以看出,你的设计是垂直交错轴蜗杆齿轮副的传动,所以齿轮必须是有螺旋角的.也就是说是斜齿轮,这是常识型问题!

3.尽可能将LEAD ANGLE 设计大些,以提高蜗杆副效率.对于,一个头的蜗杆副,效率是很低的如果是油脂润滑的滑动轴承,该效率一般不超过50%
4.准确控制中心距和侧隙,避免干涉,这是解决噪音最有效最简单的办法
