电动工具中行星传动实例分析，有经验的都来看看。

ljb0601 · 发表于 2007-5-25 10:08

您需要登录才可以下载或查看，没有账号？注册

x

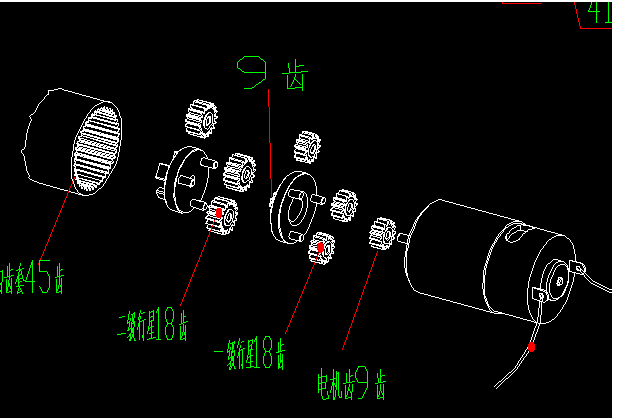

如图,模数为0.7的二级行星齿轮传动,内齿套公用，并且
固定，齿数如图，第二级的行星架转速为输出转速，每
一级的行星个数都是3。
１、传动比，电机齿转一圈，第二级的行星架转多少圈？
是36吗？
２、这种结构的设计思路是怎么样的？
详见附件
传动比25肯定是不对的,输出速度是行星架的速度

admin · 发表于 2007-5-25 11:29

milemarker · 发表于 2007-11-3 16:20

传动比是36,电机转一圈,输出行星架转1/36圈

机小妖 · 发表于 2016-9-25 21:30

第一级传动比6，第二级传动比也是6

niuershiye · 发表于 2016-9-25 22:50

换成我设计的话： 9---17(不是18）---- 45 。

zyh007zyh · 发表于 2016-10-2 11:02

是互质吧，

利用 · 发表于 2016-10-7 10:26

重合度太小，噪音大，齿容易损伤
