帮忙算下传动比

[复制链接]
发表于 2008-12-17 12:05 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x
pdf :

整装图 布局2 (1).pdf

52.2 KB, 下载次数: 81, 下载积分: 齿轮币 -2 枚

发表于 2008-12-17 12:53 | 显示全部楼层

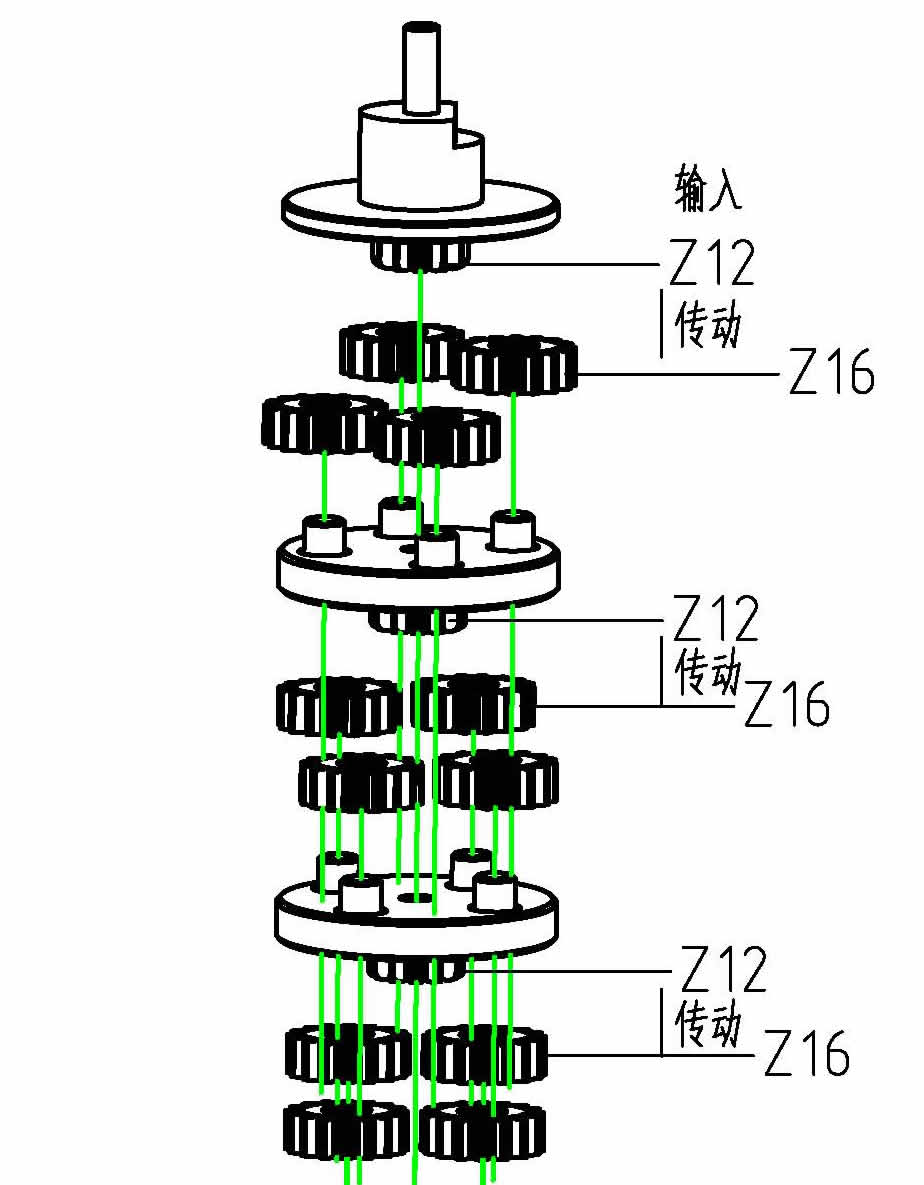

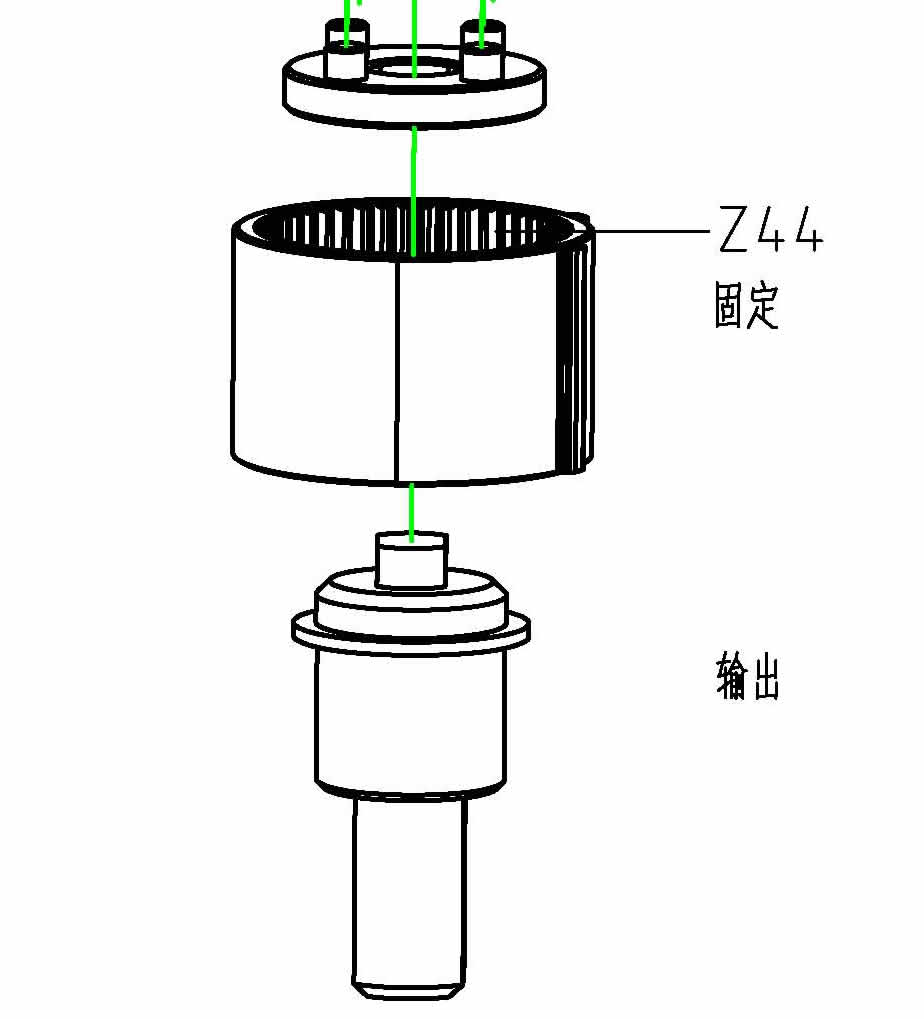

帮你把图贴出来吧,直观点。。
整装图 布局2-1.jpg
整装图 布局2-2.jpg
发表于 2008-12-17 13:23 | 显示全部楼层
(44/12+1)*(44/12+1)*(44/12+1)

评分

1

查看全部评分

发表于 2008-12-17 13:26 | 显示全部楼层
从图中看。该行星减速器为三级减速,,每级减速比一样。

每级减速比:
     i=44/12+1=4.667


总减速比:
    i总=(44/12+1)*(44/12+1)*(44/12+1)=101.63
发表于 2008-12-17 13:31 | 显示全部楼层
同意楼上斑竹的计算,是101.63
 楼主| 发表于 2008-12-17 14:34 | 显示全部楼层
为什么加1呢,我还以为是(44*44*44)/(12*12*12)=49.3呢差的很远啊
发表于 2008-12-17 17:25 | 显示全部楼层
6# aihua

翻翻书就知道了。
发表于 2008-12-17 22:08 | 显示全部楼层
公式推导:)

Snap2.zip

32.62 KB, 下载次数: 78, 下载积分: 齿轮币 -2 枚

评分

1

查看全部评分

发表于 2009-1-17 14:25 | 显示全部楼层
每一级的计算为:
(n太阳轮-n行星架)/(n齿圈-n行星架)=-Z齿圈/Z太阳轮
n齿圈=0    Z齿圈=44  Z太阳轮=12  代入计算即得到  n太阳轮/n行星架=4.6667
每级相同

评分

1

查看全部评分

发表于 2009-3-25 09:58 | 显示全部楼层
不是外齿啮合,把每个齿片除以轴齿就行了,内齿轮,行星齿轮在牙箱内只起均载和当过渡齿轮的作用,不能列为计算传动比,而且是每一级的齿轮啮合传动比相乘得最终传动比.
