求斜齿轮的旋向判定标准

chxinyz520 · 发表于 2008-12-16 13:35

您需要登录才可以下载或查看，没有账号？注册

x

目前接了一个内螺旋齿轮的项目，因双方对斜齿轮旋向的判定不一致，导致我的样品被判定不合格。
客户要求是右旋，按上学时老师教的内齿轮啮合旋向相同，我们制作的齿轮应该是右旋，可客户却认为是左旋，可双方没有一个旋向判定的标准，很是郁闷。。。
有此判定标准的大侠帮忙提供标准，谢谢！

创业 · 发表于 2008-12-19 23:35

凭我个人经验，自己正对齿轮加工面，如果齿向是从左端到右端就是左旋；如果齿向是从右端到左端就是右旋．

kouzq · 发表于 2008-12-20 13:55

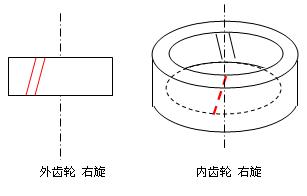

老师一般讲外齿轮旋向的判定，其实内齿轮也一样：把齿轮的轴线竖立，看离我们最近的齿，左低右高为右旋，反之为左旋，注意轴线一定要竖立。见下图。

wdj_fbi · 发表于 2008-12-20 15:52

实在分不清楚就拿个标准螺母和内齿轮比对和平常标准螺母旋向一样的就是右旋都是螺旋线哦

tgw5667 · 发表于 2008-12-20 16:46

与相啮合的外齿轮旋向一致！
