pom塑料齿轮开模的模数尺寸设定问题?

zhangc · 发表于 2008-12-10 21:50

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

最近我公司外协开了一套塑料齿轮模具,材料为POM.其中一模数为1齿数为60的齿轮加工出来后觉得齿廓线不象是渐开线,齿厚比齿槽要宽,我们设计的是标准的渐开线圆柱直齿轮.我们问过那位模具师傅,他说他用线切割的制图的时候设定的齿数为60,但模数为1.02没打补偿.我对此不是很熟悉,请问这样对吗?

niuershiye · 发表于 2008-12-10 22:18

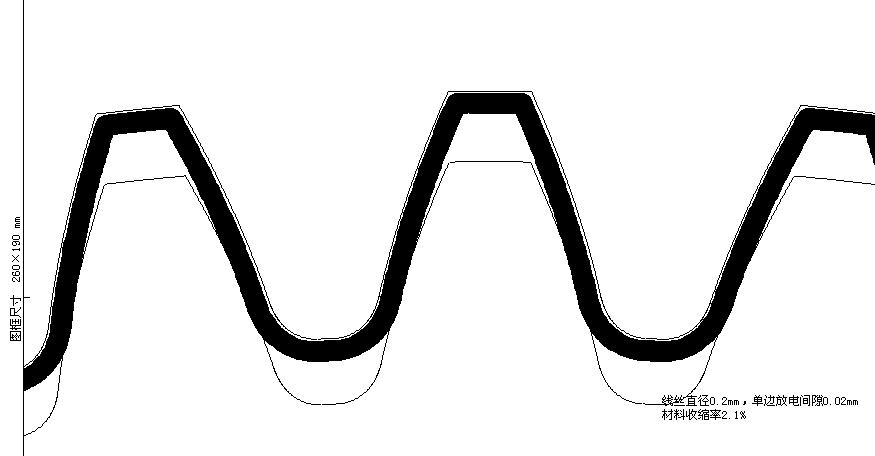

看看，应当是这个样子。

这个软件绝对可靠，经过大量实践考验拉！

[ 本帖最后由 niuershiye 于 2008-12-10 22:24 编辑 ]

阿懵 · 发表于 2008-12-11 09:08

首先实际的收缩率必须准确，否则1.02*m会有误差，再有就是压力角有时候也需要修正一点，要看具体情况。最好是仔细检查实际的齿形，看看有多少误差再修正，不过一般的使用应该可以满足，不要修正压力角也是可以的。如果要求很高的齿形精度，最好是作多次的试验后修正才可以的。具体的齿形设计来的又快又准确的软件还是niuershiye斑竹的软件好用。

woodee · 发表于 2008-12-11 13:53

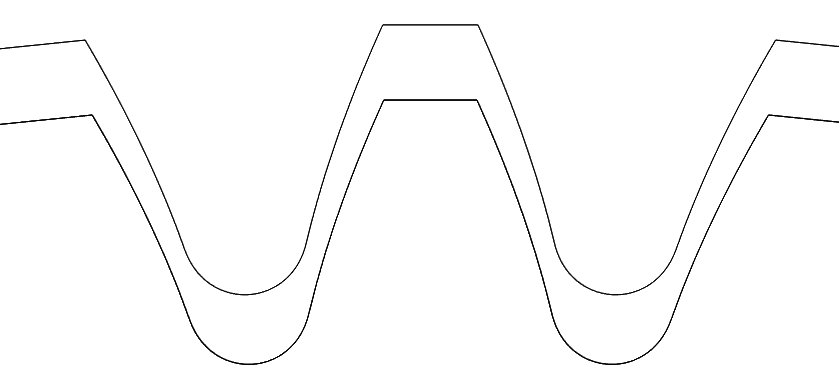

大概是这样的吧：模数按收缩率放大；适当减小压力角。

zhangc · 发表于 2008-12-11 18:11

请问niuershiye版主是什么软件呢?哪有下的呢?我问过了那位师傅说压力角就是标准的不能改.

admin · 发表于 2008-12-11 18:13

原帖由 zhangc 于 2008-12-11 18:11 发表

 登录/注册后可看大图

请问niuershiye版主是什么软件呢?哪有下的呢?我问过了那位师傅说压力角就是标准的不能改.

这软件这里去看看介绍：

http://www.kingtouch.com

lhn27 · 发表于 2008-12-14 22:02

还是测齿形吧，不行再修正，不是觉得大小的问题，拿数据说话比较好,

jichunhong · 发表于 2008-12-15 14:45

这个是什么软件,具体名称是什么.可以下载吗?
