齿轮的齿太尖如何处理？

godlove7 · 发表于 2008-12-10 11:25

您需要登录才可以下载或查看，没有账号？注册

x

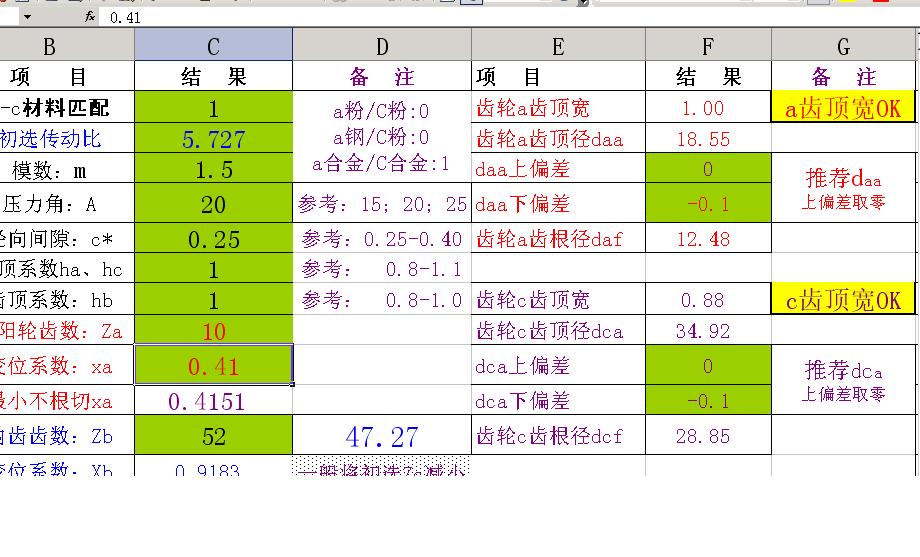

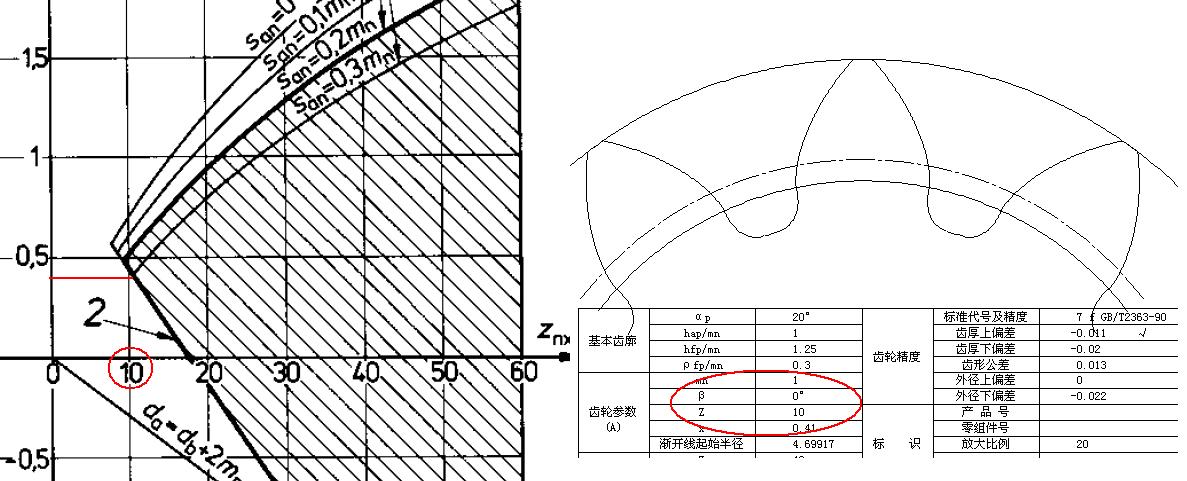

在滚齿时，根据在加工时不产生根切的公式来算10齿齿轮的变位系数是（17-10）/17得到的变位系数是0.41，但是经过这样变位后齿轮的齿顶好像太尖了，不知道各位大侠是怎样处理这样的现象的？

niuershiye · 发表于 2008-12-10 11:57

还凑合吧！

阿懵 · 发表于 2008-12-10 12:04

齿顶宽1.0mm，还可以，要想加宽可以降低齿顶圆直径，但是注意重合度的检验

godlove7 · 发表于 2008-12-10 16:13

那做10齿模数是m0.45不变位，加工时产生了根切现象怎么办？

niuershiye · 发表于 2008-12-10 17:08

原帖由 godlove7 于 2008-12-10 16:13 发表

 登录/注册后可看大图

那做10齿模数是m0.45不变位，加工时产生了根切现象怎么办？

那就凉拌！

chen_yh · 发表于 2008-12-14 19:31

楼主真罗嗦

ricky_chan · 发表于 2009-6-13 17:00

减小变位系数, 少量根切允许. 否则,齿音很麻烦的.

yxh19540205 · 发表于 2009-6-13 19:45

采用角变位啮合可以降低齿顶圆

qnf · 发表于 2009-6-13 20:32

楼主贴图应该是m=0.15的微型减速器吧？
非常眼熟！

logxing · 发表于 2009-6-15 12:08

变位不用非到0.41，比如可以取0.3，齿根圆设计得大一些就不会有根切，tif几乎不变。
但如果楼主一定要使用标准刀具那就得想想别的法子。
